8. Faites tourner le bras (A) jusqu'à ce qu'il soit dégagé du
disque et faites glisser le bras vers l'intérieur pour le retirer
de la douille (B).
9. Retirez les deux demi-bagues (B). Au besoin, enlevez le
doigt suivant ou le doigt en plastique suivant pour que le
bras puisse glisser hors de la bague. Consultez les
procédures suivantes si nécessaire :
•
Retrait des doigts en plastique, page 498
•
Retrait des doigts en acier, page 497
Retrait des bagues d'extrémité de la came :
10. Retirez les capots du diviseur et leur support (A) à
l'emplacement du flexible à doigts correspondant sur
l'extrémité de la came.
NOTE:
Pour retirer les bagues d'extrémité de la came, il faut
déplacer le tube à doigts à travers les bras du disque pour
exposer la bague.
11. Retirez les blindages du rabatteur et leur support (C) de
l'extrémité arrière du rabatteur au niveau du flexible à
doigts correspondant.
12. Retirez les boulons (A) qui fixent le bras (B) aux disques
centraux et d'extrémité arrière.
169878
MAINTENANCE ET ENTRETIEN

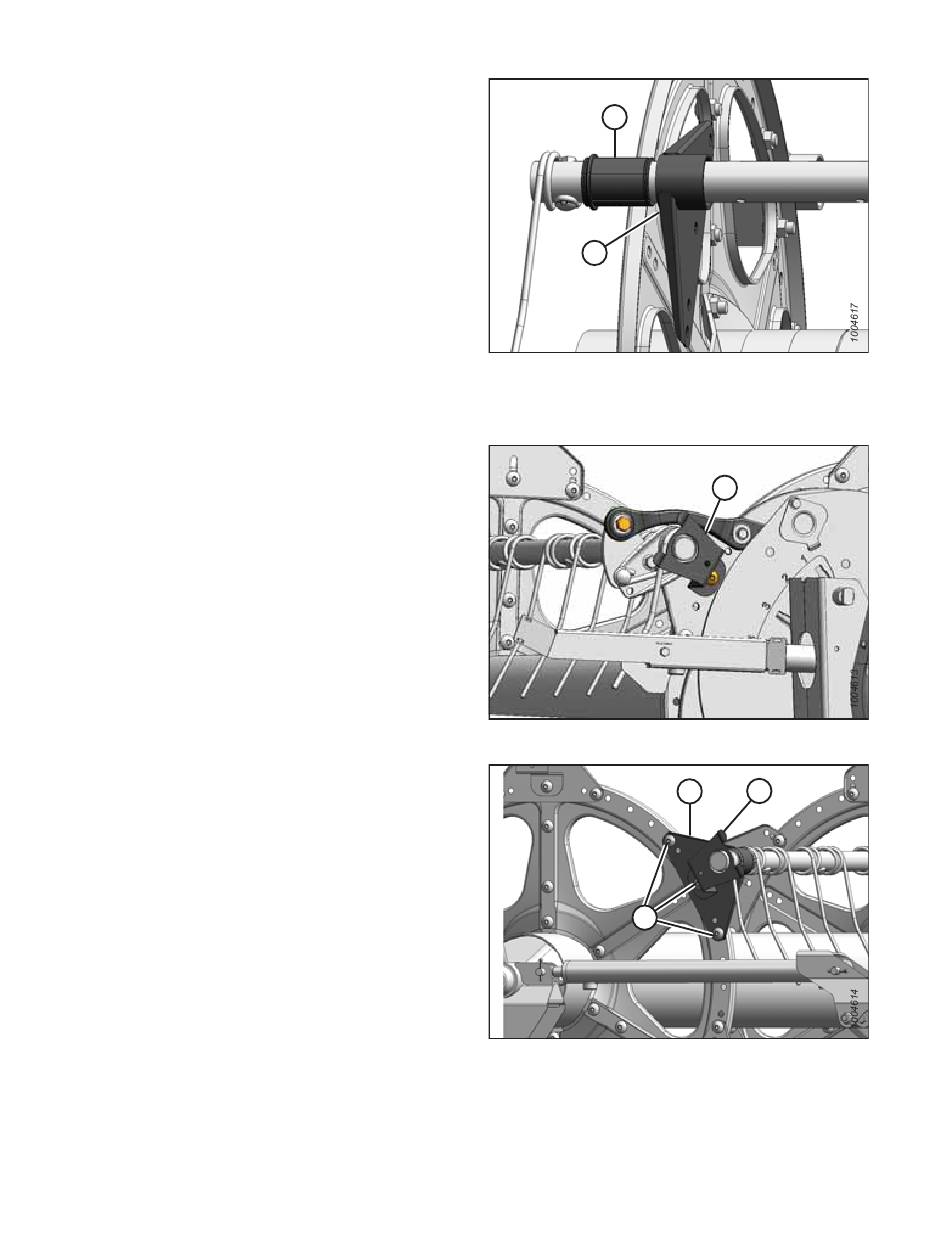

Figure 6.279: Bague
Figure 6.280: Extrémité de la came
Figure 6.281: Extrémité arrière
502
B
A
A
C
B
A
Révision B
