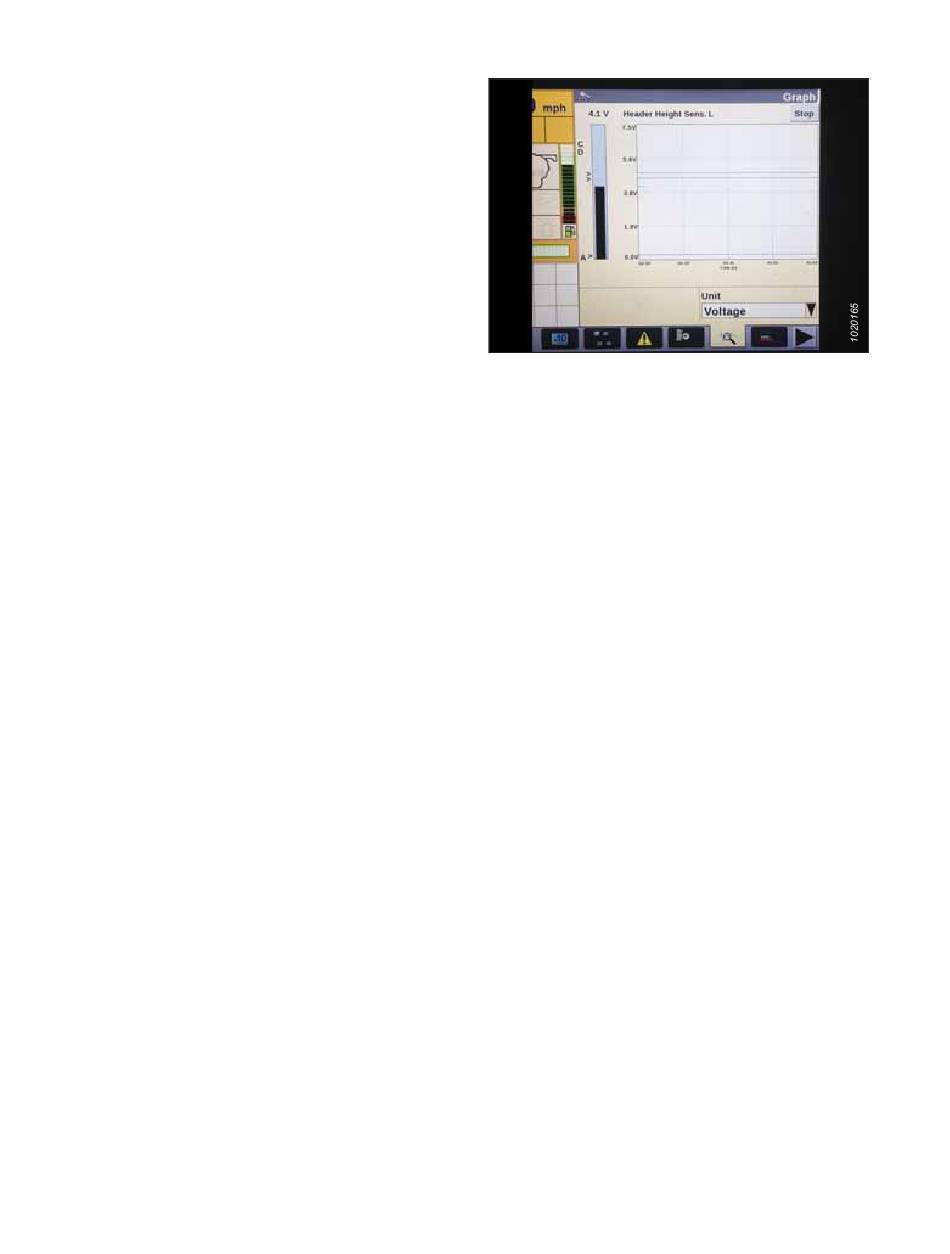

10. Si la tension du capteur n'est pas comprise entre les limites
inférieure et supérieure indiquées ou si l'écart entre les
limites inférieure et supérieure est insuffisant, réglez-les.
Consultez
4.4.2 Réglage des limites de tension, page 130
4.1, page 128
pour obtenir des instructions.
4.7.4 Étalonnage du réglage automatique de hauteur de la plateforme – Case IH
7010/8010 ; 7120/8120/9120 ; 7230/8230/9230 ;
7240/8240/9240 – Versions logicielles inférieures à 28.00
La sortie du capteur du contrôle de hauteur automatique de la plateforme (CHAP) doit être étalonnée pour les
moissonneuses-batteuses Case IH séries 7, 8 ou 9 dont la version logicielle est inférieure à 28.00, sinon la fonction CHAP ne
fonctionnera pas correctement.
Pour obtenir un fonctionnement optimal du contrôle de hauteur automatique de la plateforme, suivez ces procédures avec
le vérin d'inclinaison réglé sur D Une fois les réglages et les procédures d'étalonnage terminés, réglez de nouveau le vérin
d'inclinaison à l'angle de plateforme souhaité. Pour obtenir des instructions, consultez
68.
NOTE:
Cette procédure s'applique aux moissonneuses-batteuses pourvues d'une version du logiciel inférieure à 28.00. Vous
trouverez les instructions d'étalonnage du CHAP pour les moissonneuses-batteuses pourvues d'une version du logiciel
4.7.5 Étalonnage du réglage automatique de hauteur de la plateforme – Case IH 7010/8010 ;
28.00 ou supérieure dans
7120/8120/9120 ; 7230/8230/9230 ; 7240/8240/9240 – Versions logicielles supérieures à 28.00, page
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Consultez le manuel d'opération de la moissonneuse-batteuse pour obtenir les informations
les plus récentes.
1. Vérifiez que le vérin d'inclinaison est réglé sur D.
2. Veillez à ce que toutes les connexions électriques et hydrauliques de la plateforme et de l'adaptateur soient
effectuées.
3. Sélectionnez TOOLBOX (boîte à outils) sur la page MAIN (principale), puis sélectionnez HEADER (plateforme).
169878
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
et
Figure 4.55: Afficheur de la moissonneuse-batteuse
Case IH
150
3.7.3 Angle de la plateforme, page
152.
Révision B
