4.5 Moissonneuses-batteuses Case IH 2300/2500 et 5088/6088/7088
Pour rendre le système de contrôle automatique de la hauteur de la plateforme de votre moissonneuse-batteuse
compatible avec les moissonneuses-batteuses Case IH 2300/2500 et 5088/6088/7088, vous devez définir les options de
configuration de la plateforme de votre moissonneuse-batteuse en fonction du modèle de la plateforme, vérifier la plage
de tension du capteur de hauteur et calibrer le système CHAP pour vous assurer qu'il fonctionne correctement.
4.5.1 Enclenchement du contrôle de hauteur automatique de la plateforme
(Case IH 2300)
NOTE:
Des modifications des commandes ou de l'écran de la moissonneuse-batteuse peuvent avoir été effectuées depuis la
publication de ce document. Reportez-vous au manuel d'opération de la moissonneuse-batteuse pour obtenir les mises
à jour.
1. Tournez le commutateur MODE SELECT (A) sur HT.
2. Réglez la hauteur de la plateforme souhaitée au moyen du
bouton de commande de position (B). Le contrôle de
hauteur automatique de la plateforme (CHAP) élèvera et
abaissera la plateforme pour maintenir une distance fixe à
partir du sol.
3. Mettez le convoyeur sur ON (marche).
4. Appuyez sur l'interrupteur HEADER LOWER (abaisser la
plateforme).
5. Utilisez la commande de vitesse d'élévation de la
plateforme HEADER RAISE (soulever la plateforme) (A) et
celle de vitesse d'abaissement de la plateforme HEADER
LOWER (abaisser la plateforme) (B) au besoin pour régler la
vitesse à laquelle la plateforme s'élève et s'abaisse tout en
conservant la hauteur souhaitée par rapport aux
irrégularités du sol.
169878
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME

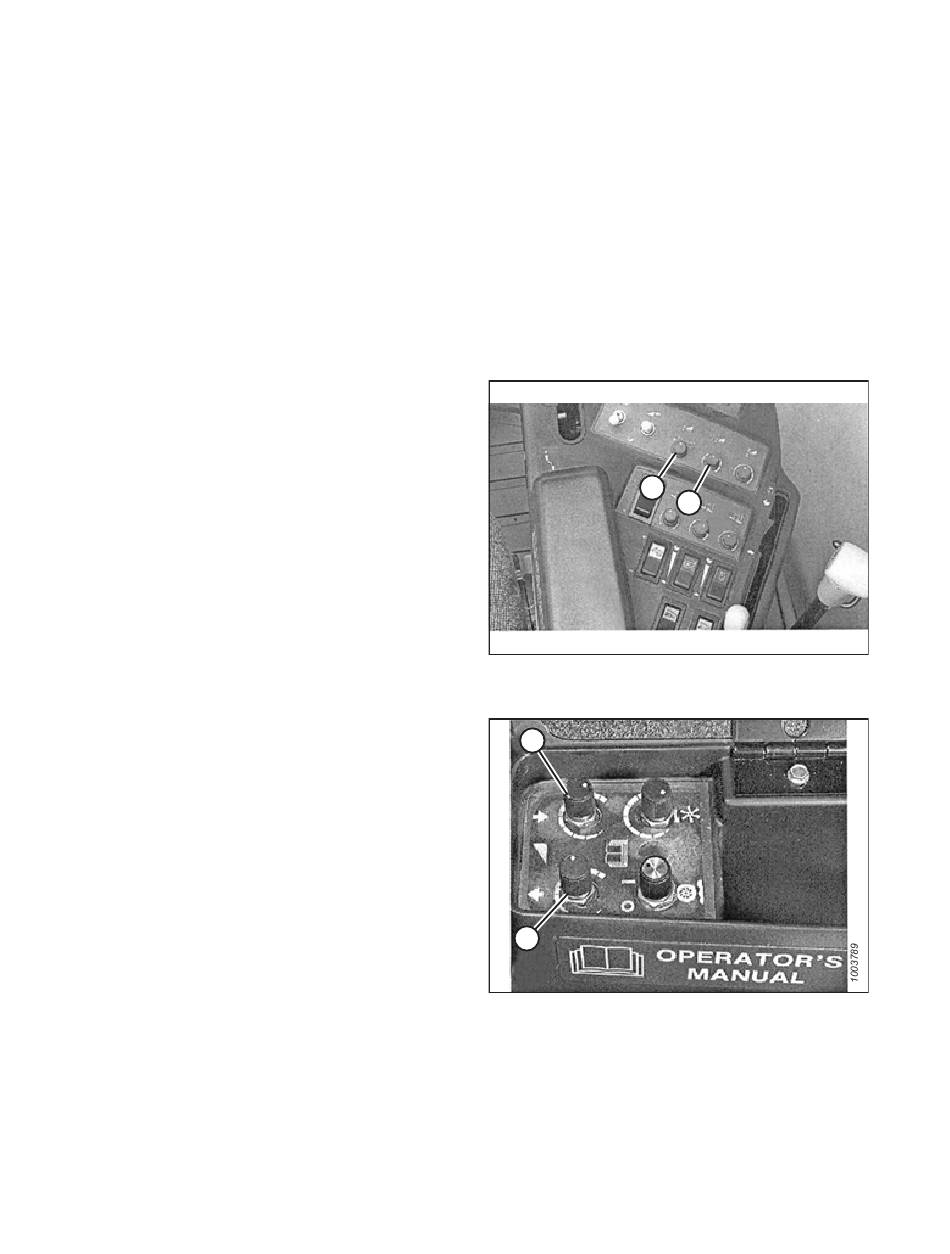

Figure 4.14: Commandes de la moissonneuse-
batteuse
B
A
Figure 4.15: Commandes de la moissonneuse-
batteuse
132
A
B
1003788
