2. Actionnez le système hydraulique pour déplacer le
rabatteur à la position souhaitée, en utilisant
l'autocollant (A) comme référence.
3. Vérifiez l'écartement entre le rabatteur et la barre de coupe
après avoir modifié le réglage de la came. Consultez
suivante pour les procédures de mesure et de réglage :
•
6.13.1 Dégagement entre la barre de coupe et le
rabatteur, page 490
•
6.13.2 Froncement du rabatteur, page 493
IMPORTANT:
Si vous avancez trop le rabatteur, les doigts risquent de
toucher le sol. Pendant le travail avec le rabatteur dans
cette position, abaissez les patins ou réglez l'angle de la
plateforme selon les besoins pour éviter d'endommager les
doigts.
Repositionnement des vérins avant-arrière sur un rabatteur simple
Le rabatteur peut être déplacé d'environ 227 mm (9 po) vers l'arrière en repositionnant les vérins avant-arrière sur les bras
du rabatteur. Cela peut être souhaitable lors du moissonnage-battage de colza en direct.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
NOTE:
Pour plus de clarté, les composants du rabatteur ne sont pas illustrés dans cette procédure.
1. Reculez complètement le rabatteur, les bras de support en position horizontale.
2. Coupez le moteur et retirez la clé du contact.
Pour repositionner le vérin du bras droit du rabatteur, procédez comme suit :
3. Retirez les quatre boulons (A) qui maintiennent le support
du vérin (B) sur le bras du rabatteur.
169878
OPÉRATION

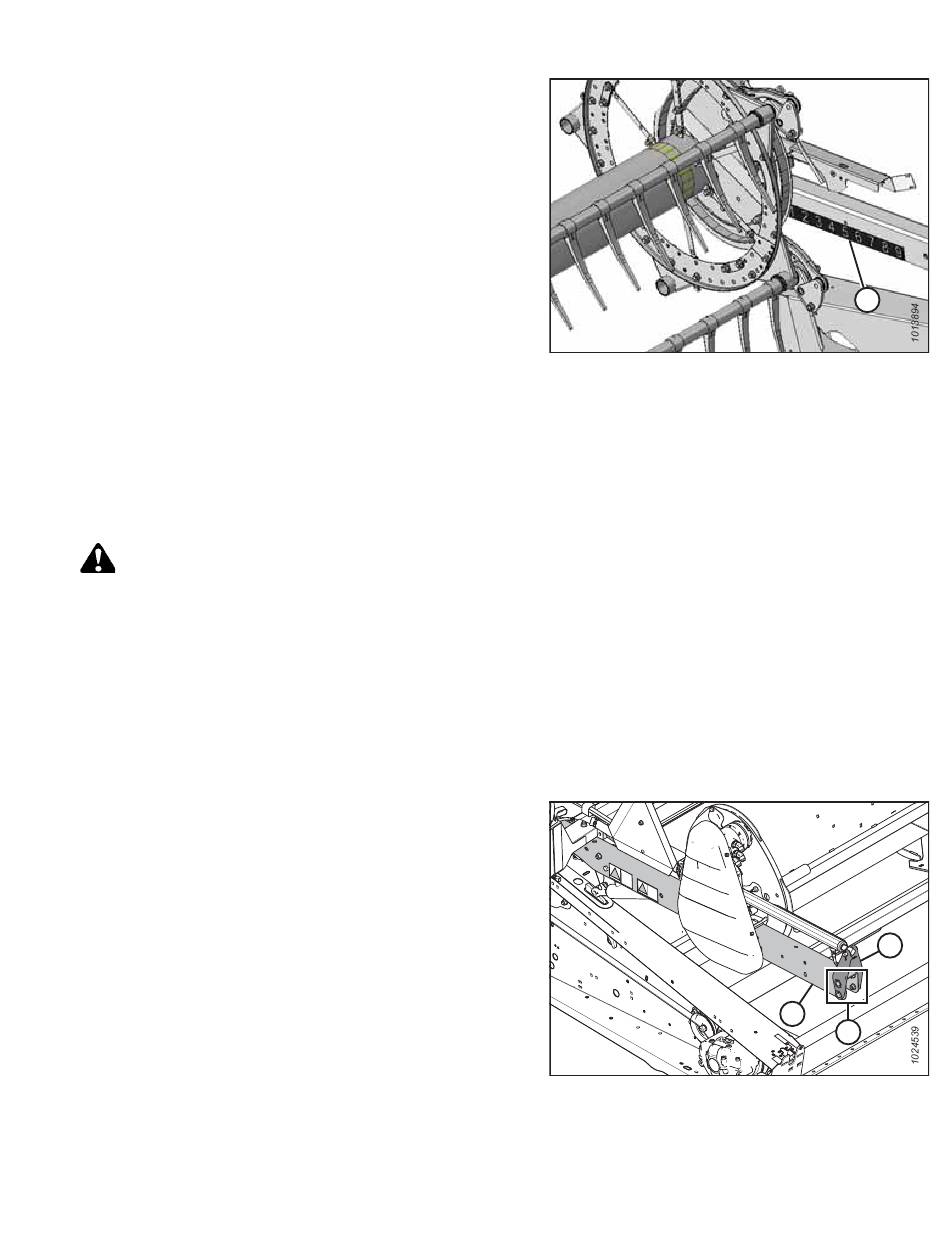

Figure 3.68: Autocollant avant-arrière
Figure 3.69: Vérin du bras droit du rabatteur en
position avant
83
A
B
C
A
Révision B
