Installation du rouleau d'entraînement du tapis latéral
Le tablier du tapis a un rouleau à chaque extrémité du tablier. L'un est le rouleau libre et l'autre le rouleau d'entraînement.
1. Placez le rouleau d'entraînement (B) entre les bras de
support du rouleau.
2. Fixez le rouleau (B) au bras à l'extrémité avant du tablier
avec le boulon (A). Soutenez l'autre extrémité du rouleau et
serrez le boulon (A) à 95 Nm (70 pi-lbf).
3. Lubrifiez l'arbre du moteur et l'insérez dans l'extrémité du
rouleau d'entraînement (B).
4. Fixez le moteur sur le support du rouleau avec quatre
boulons (B).
5. Serrez les boulons à 27 Nm (20 pi-lbf).
6. Serrez tout boulon desserré et réinstallez le blindage en
plastique (C) s'il a été retiré.
7. Assurez-vous que le moteur est complètement dans le
rouleau et serrez les deux vis de réglage (non représentées)
dans le trou (A).
NOTE:
Les vis de réglage ont un écart de 1/4 de tour.
8. Enroulez le tapis sur le rouleau d'entraînement et fixez les
extrémités du tapis ensemble à l'aide des tubes de
raccordement (B), des vis (A) et des écrous.
NOTE:
Les têtes de vis doivent faire face à l'ouverture centrale.
169878
MAINTENANCE ET ENTRETIEN

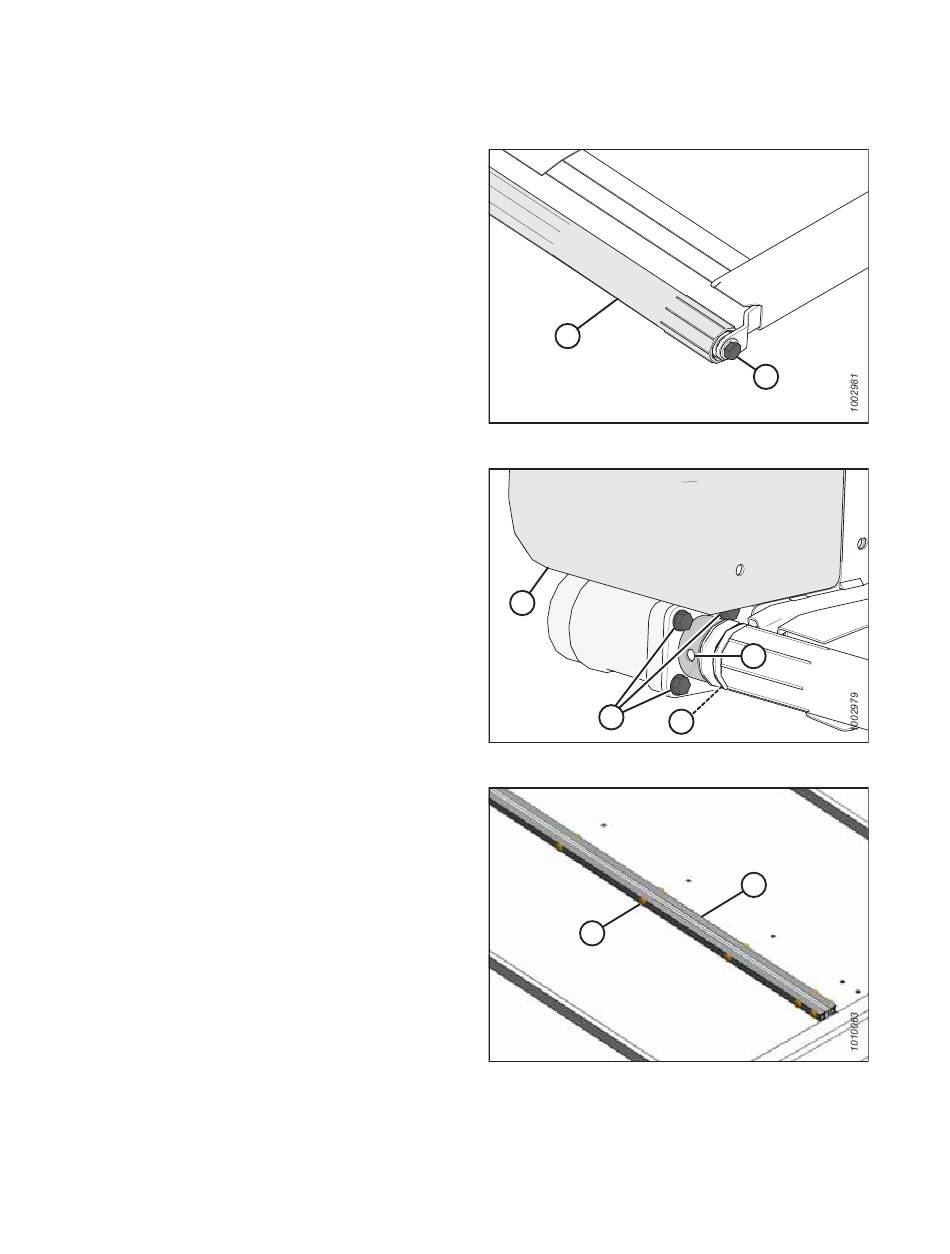

Figure 6.250: Rouleau d'entraînement
C
Figure 6.251: Rouleau d'entraînement
Figure 6.252: Joint du tapis
486
B
B
B
A
A
A
B
Révision B
