1. Levez complètement le rabatteur.
2. Coupez le moteur et retirez la clé du contact.
3. Déplacez les supports de sécurité du rabatteur (A) en
position d'enclenchement (comme indiqué). Le support
DOIT être placé sur la surface supérieure de la patte
surélevée (B), en contact avec le support du cylindre, pour
assurer un engagement positif.
NOTE:
Maintenez la vis de pivot (C) bien serrée pour que le
support reste en position de rangement lorsqu'il n'est pas
utilisé, mais qu'il puisse être enclenché manuellement.
4. Répétez l'étape
3, page 36
plateforme.
5. Plateforme à rabatteur double, bras central : Utilisez la
poignée (A) pour déplacer la tige de verrouillage vers
l'intérieur (B), ce qui enclenche la goupille (C) sous le
support.
6. Abaissez le rabatteur jusqu'à ce que les supports de
sécurité touchent les fixations des vérins sur les bras de
rabatteur externes et la goupille au niveau du bras central
(le bras central ne s'applique qu'aux plateformes à
rabatteur double).
169878
OPÉRATION
pour le côté opposé de la

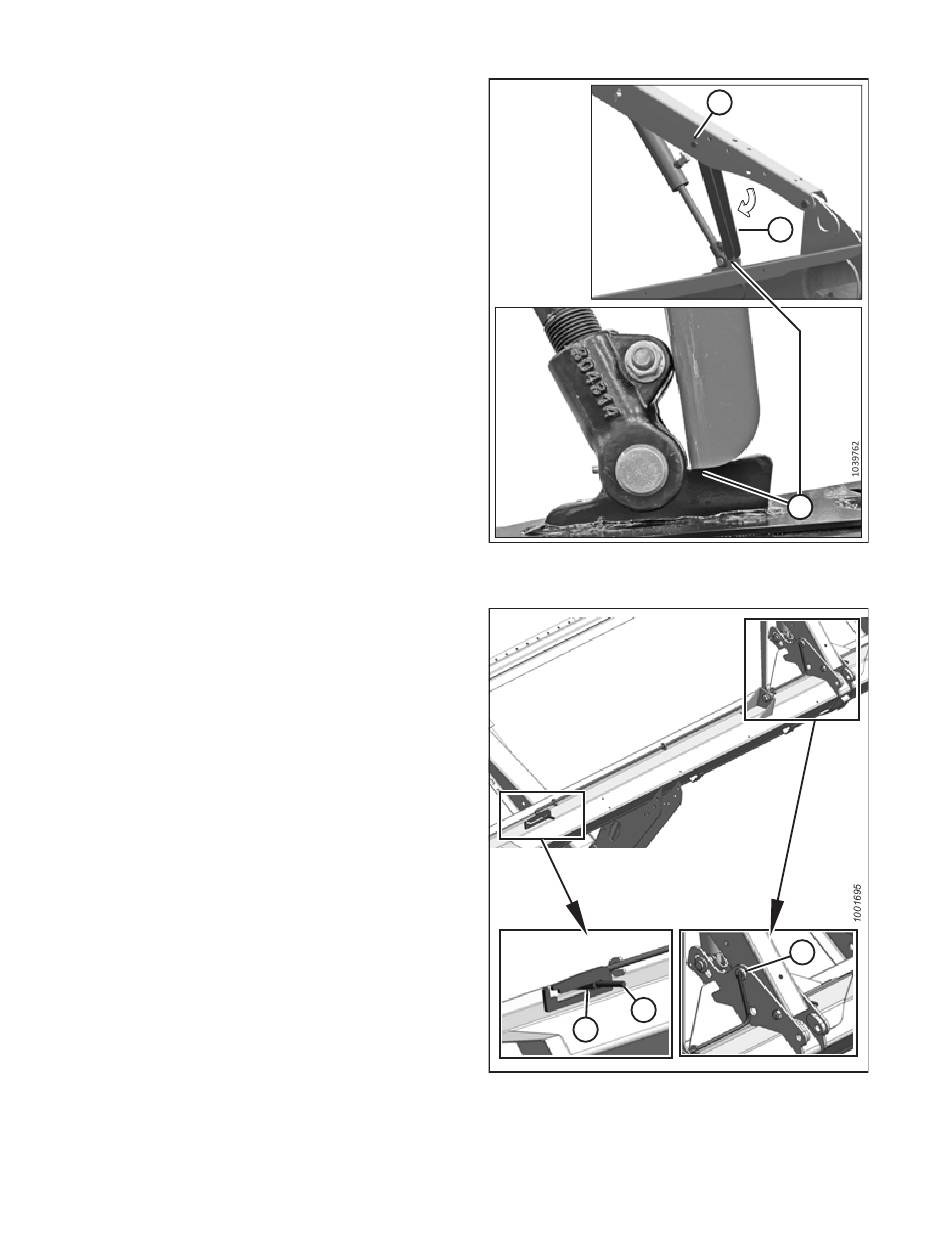

Figure 3.3: Support de sécurité du rabatteur – Bras
gauche illustré
B
Figure 3.4: Support de sécurité du rabatteur – Bras
central
36
C
B
A
A
C B
C
A
