Installation du roulement du rouleau d'entraînement du tapis d'alimentation de l'adaptateur
1. Installez les brides de roulement (C) et le roulement.
2. Installez trois boulons et écrous (B) pour fixer le roulement
et les brides (C) sur le tablier d'alimentation.
3. Verrouillez la bague du roulement (A) et serrez la vis de
réglage.
4. Tendez le tablier de tapis d'alimentation. Pour obtenir des
instructions, consultez
d'alimentation de l'adaptateur, page
5. Fixez la plateforme sur l'adaptateur. Pour obtenir des
instructions, consultez
module de flottement et à la moissonneuse-batteuse, page
344.
6.10.4 Rouleau libre
Retrait du rouleau libre du tapis d'alimentation de l'adaptateur
1. Retirez la plateforme de l'adaptateur, mais laissez l'adaptateur fixé à la moissonneuse-batteuse. Consultez
Dételage de la plateforme de l'adaptateur et de la moissonneuse-batteuse, page
2. Enclenchez les supports de sécurité du convoyeur.
3. Desserrez le contre-écrou (A) et maintenez l'écrou (B) à
l'aide d'une clé tout en tournant le boulon (C) dans le sens
inverse des aiguilles d'une montre pour relâcher la tension
du tapis. Répétez de l'autre côté.
169878
MAINTENANCE ET ENTRETIEN
6.10.2 Réglage de la tension du tapis
455.
5.7.1 Attelage de la plateforme au
C

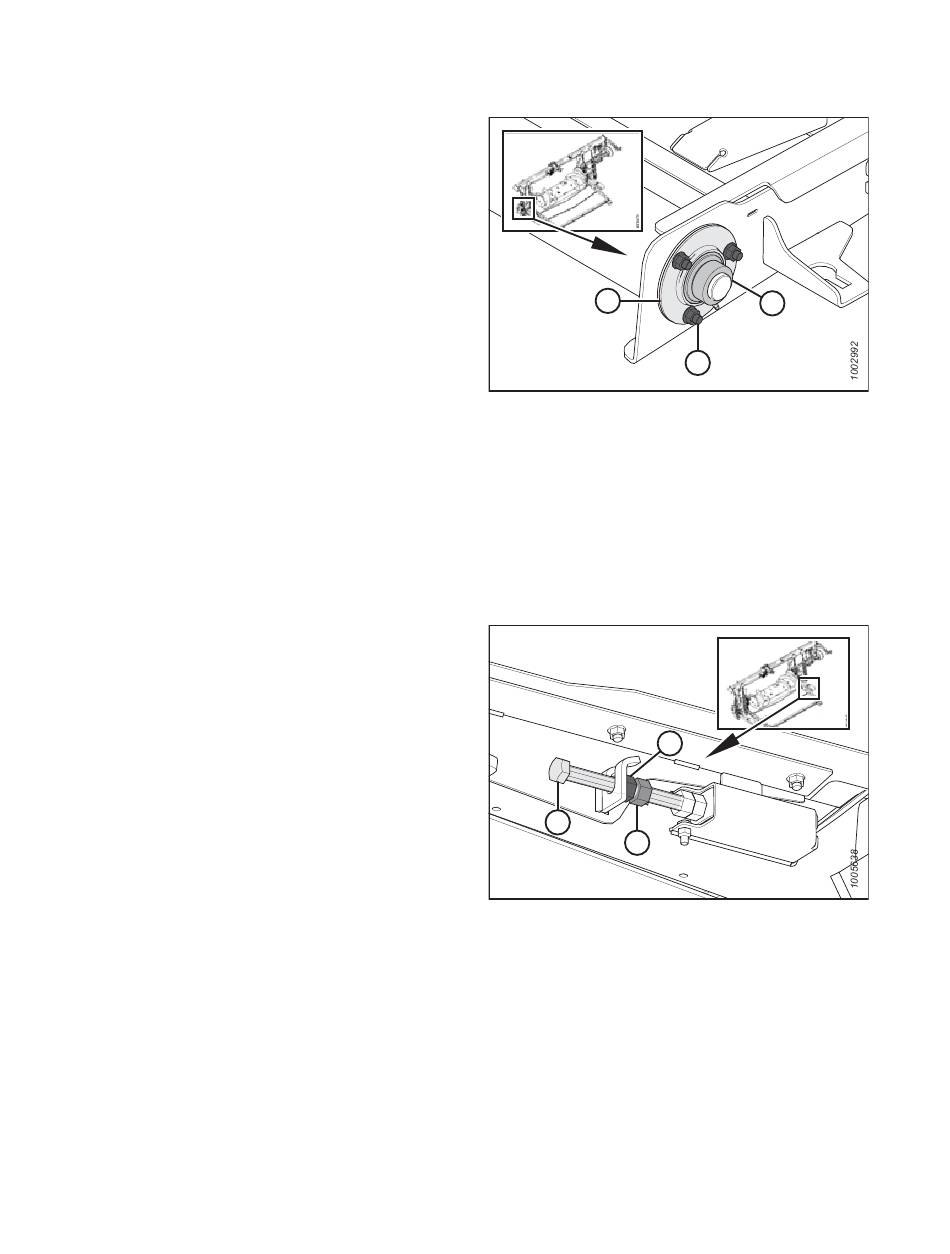

Figure 6.198: Roulement
349.
C
Figure 6.199: Tendeur
460
A
B
5.7.2
B
A
Révision B
