1. Abaissez complètement la plateforme.
2. Levez complètement le rabatteur.
3. Coupez le moteur et retirez la clé du contact.
4. Enclenchez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
de sécurité du rabatteur, page
NOTE:
Pour remplacer uniquement la bague de l'extrémité de la came, reportez-vous à l'étape
Retrait du disque central et des bagues d'extrémité :
5. Retirez les blindages du rabatteur et leur support (C) de
l'extrémité arrière du rabatteur au niveau du flexible à
doigts correspondant.
NOTE:
Il n'y a pas de capot du diviseur sur le disque central.
6. Retirez les boulons (A) qui maintiennent le bras (B) au
disque.
IMPORTANT:
Notez les emplacements des trous dans le bras et le disque,
et assurez-vous que les boulons (A) sont réinstallés dans
leurs emplacements d'origine.
7. Relâchez les colliers des bagues (A) à l'aide d'un petit
tournevis pour séparer les dentelures. Retirez le collier du
tube à doigts.
169878
MAINTENANCE ET ENTRETIEN
35.
501
Enclenchement des supports
10, page
A

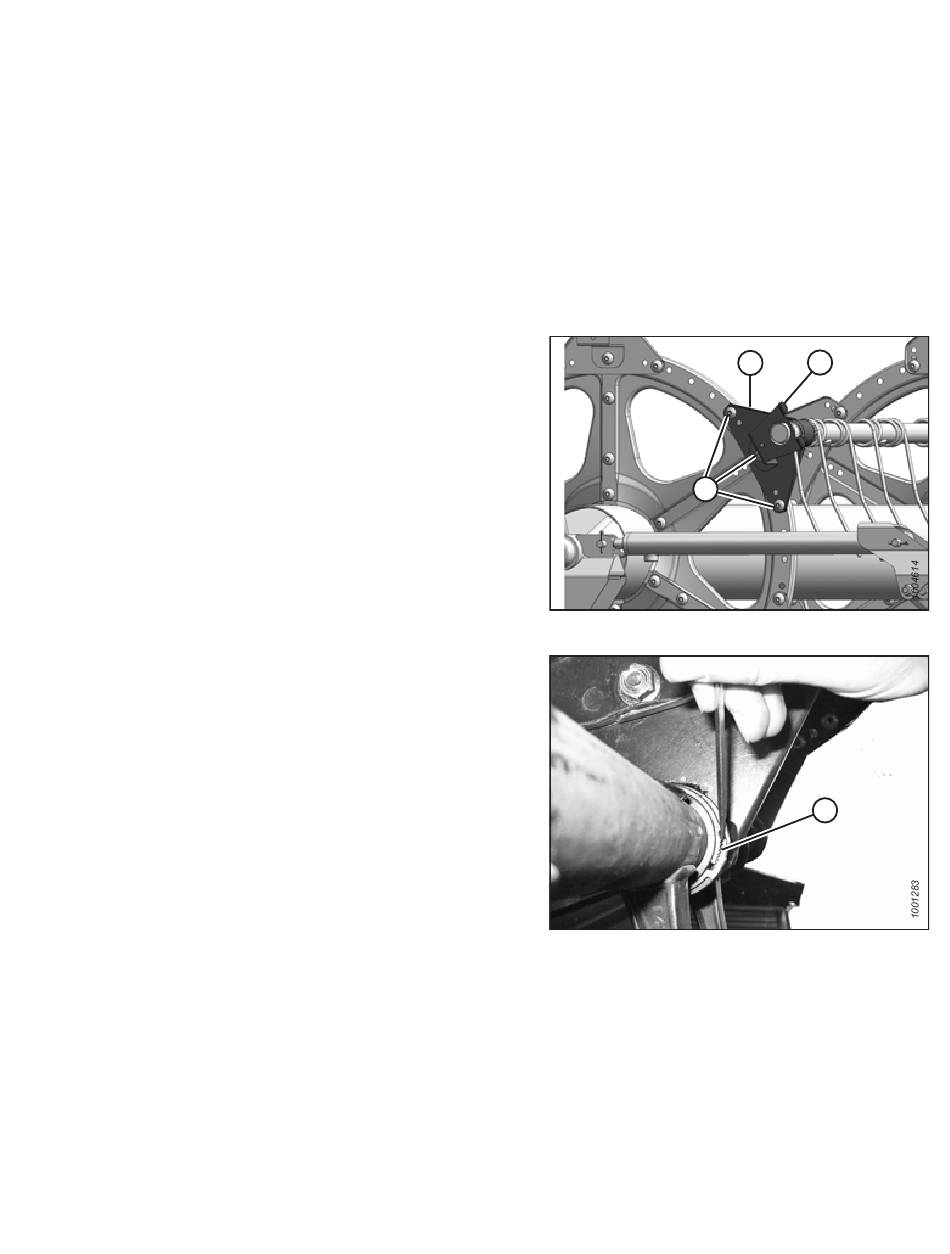

Figure 6.277: Extrémité arrière
Figure 6.278: Collier de bague
502.
B
C
A
Révision B
Publicité
