Montaje e instalación
Ajuste de la longitud del cinturón pectoral
!
IMPORTANTE
▸ Ajuste la longitud del cinturón pectoral para que se adapte
al usuario.
La longitud del cinturón pectoral se ajusta mediante su hebilla. Si el
rango de ajuste de la hebilla del cinturón es insuficiente, ajuste la longi-
tud en los soportes de montaje de la siguiente manera:
1. Afloje el tornillo con pomo A.
2. Seleccione la longitud del cinturón E.
3. Utilice el tornillo con pomo para atornillar el cinturón pectoral en
el soporte de montaje.
4.5 Colocación de la placa del asiento
Montaje:
PRECAUCIÓN Peligro de pillarse los dedos

▸ No meta los dedos entre la superficie y el chasis del asiento
al presionar sobre la placa del asiento.

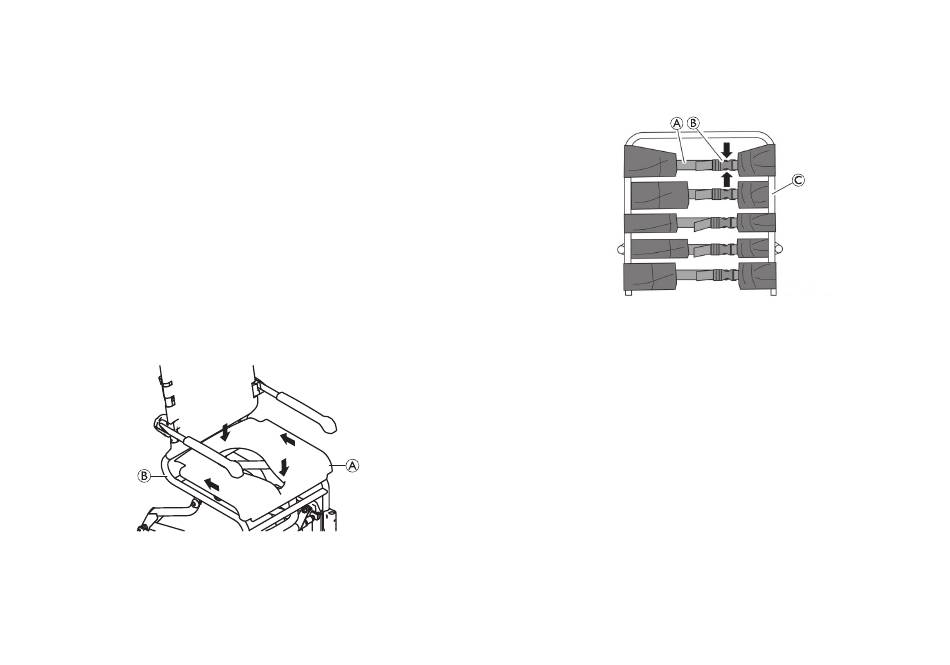

1. Coloque la placa del asiento A sobre el chasis del asiento B con la
entalladura hacia delante.
2. Deslice la placa del asiento hacia atrás todo lo que se pueda.
3. Con la palma de la mano, presione la placa del asiento en los latera-
les y después por delante y por detrás hasta que encaje con un clic
en el chasis del asiento.
Desmontaje:
1. Tire de la placa hacia arriba por los dos lados.

4.6 Ajuste de la funda del respaldo

!
IMPORTANTE
▸ Para acoplar accesorios o el cinturón pectoral, abra la
segunda hebilla desde arriba y pase la funda del respaldo por
el interior del chasis del respaldo C en este punto.
▸ Debe haber siempre tres cinturones como mínimo alrede-
dor del exterior del chasis del respaldo y sus
hebillas deben estar cerradas.
La tensión del respaldo se puede ajustar individualmente.
Para tensar
1. Apriete los cinturones A de la funda del respaldo.
Para aflojar la tensión
1. Abra las hebillas de los cinturones B presionando los salientes de
sujeción (flechas).
2. Afloje un poco los cinturones a través de la hebilla.
3. Cierre las hebillas.
4. Apriete ligeramente los cinturones.
Silla de ducha y WC Ocean E-VIP
87
