Silla de ducha y WC Ocean E-VIP
!
IMPORTANTE
Al insertar el soporte, la curva de la placa debe estar total-
mente alineada con el asa del respaldo.
4. Introduzca la barra de sujeción C en los huecos de la abrazadera
desde arriba.
5. Apriete el tornillo con pomo F hasta que la barra de sujeción
quede segura.
6. Coloque el cojín J y su soporte B dentro del soporte H de la
barra de sujeción.
7. Apriete el tornillo superior con pomo A hasta que el soporte de
cojín quede seguro.

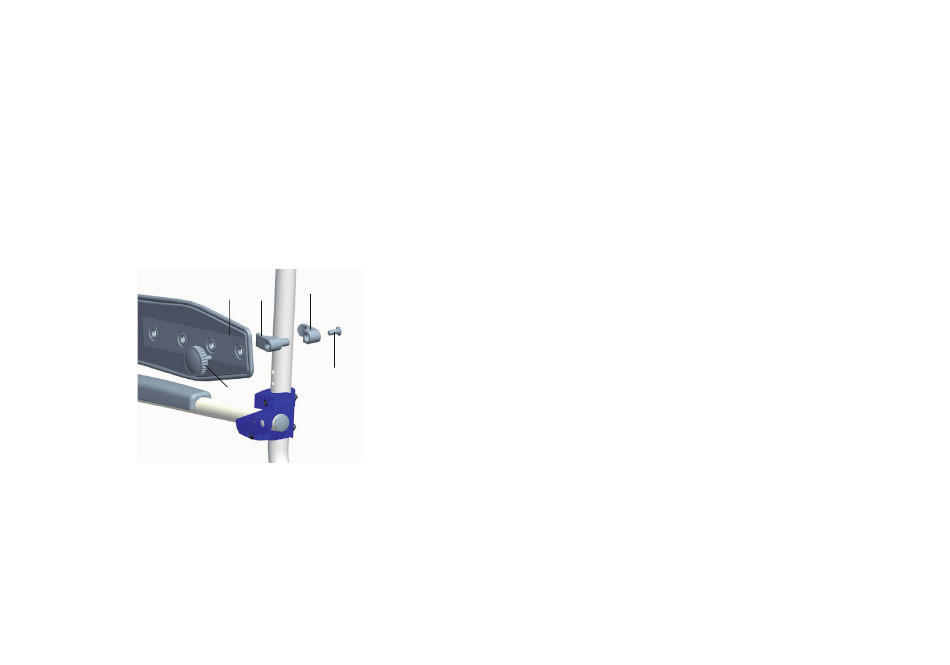

4.4 Colocación del cinturón pectoral
!
IMPORTANTE
▸ Instale ambos soportes de montaje a la misma altura.
▸ La instalación de los soportes de montaje de la parte
izquierda y derecha está invertida lateralmente.
1. Abra la hebilla del cinturón en la funda del respaldo a la altura a la
que se vaya a colocar el cinturón pectoral.
2. Pase el cinturón por el interior del chasis del respaldo y
vuelva a cerrar la hebilla.
3. Coloque la parte interior D del soporte de montaje (sin tornillo
con rosca interna) alrededor del chasis del respaldo de forma que
86
el orificio quede hacia atrás.
D
E
B
C
A
4. Coloque la sección exterior B del soporte de montaje con el tor-
nillo con rosca interna dentro del orificio de la sección interior.
5. Acople las dos piezas del soporte de montaje en su posición en el
chasis del respaldo con ayuda del tornillo C.
6. Acople el cinturón pectoral E con el tornillo con pomo A a los
soportes de montaje.
Ajuste de la posición del cinturón pectoral
!
IMPORTANTE
▸ Ajuste la posición del cinturón pectoral para que se adapte
al usuario.
▸ Ajuste la posición de los dos soportes de montaje de forma
igual en ambos lados.
▸ La posición de los soportes de montaje de la parte izquierda
y derecha se ajusta de la misma manera.
1. Abra la hebilla del cinturón de la funda del respaldo que va a pasar
por el interior del chasis del respaldo a la altura a la que se va a
asegurar el cinturón.
2. Abra la hebilla del cinturón de la funda del respaldo a la altura a la
que se vaya a colocar el cinturón pectoral.
3. Pase este cinturón por el interior del chasis del respaldo y vuelva a
cerrar la hebilla.
4. Afloje el tornillo con pomo A.
5. Quite el cinturón pectoral E.
6. Quite las dos piezas del soporte de montaje B y D y cámbielas a la
posición necesaria.
7. Coloque la parte interior del soporte de montaje D alrededor del
chasis del respaldo.
8. Coloque la sección exterior del soporte de montaje B en el tornil-
lo con rosca interna C de la sección interior.
9. Utilice el tornillo con pomo para atornillar el cinturón pectoral en
el soporte de montaje.
10. Pase el cinturón abierto de la funda del respaldo por el exterior del
chasis del respaldo y ciérrelo.
11. Apriete todos los cinturones.
Montaje e instalación
