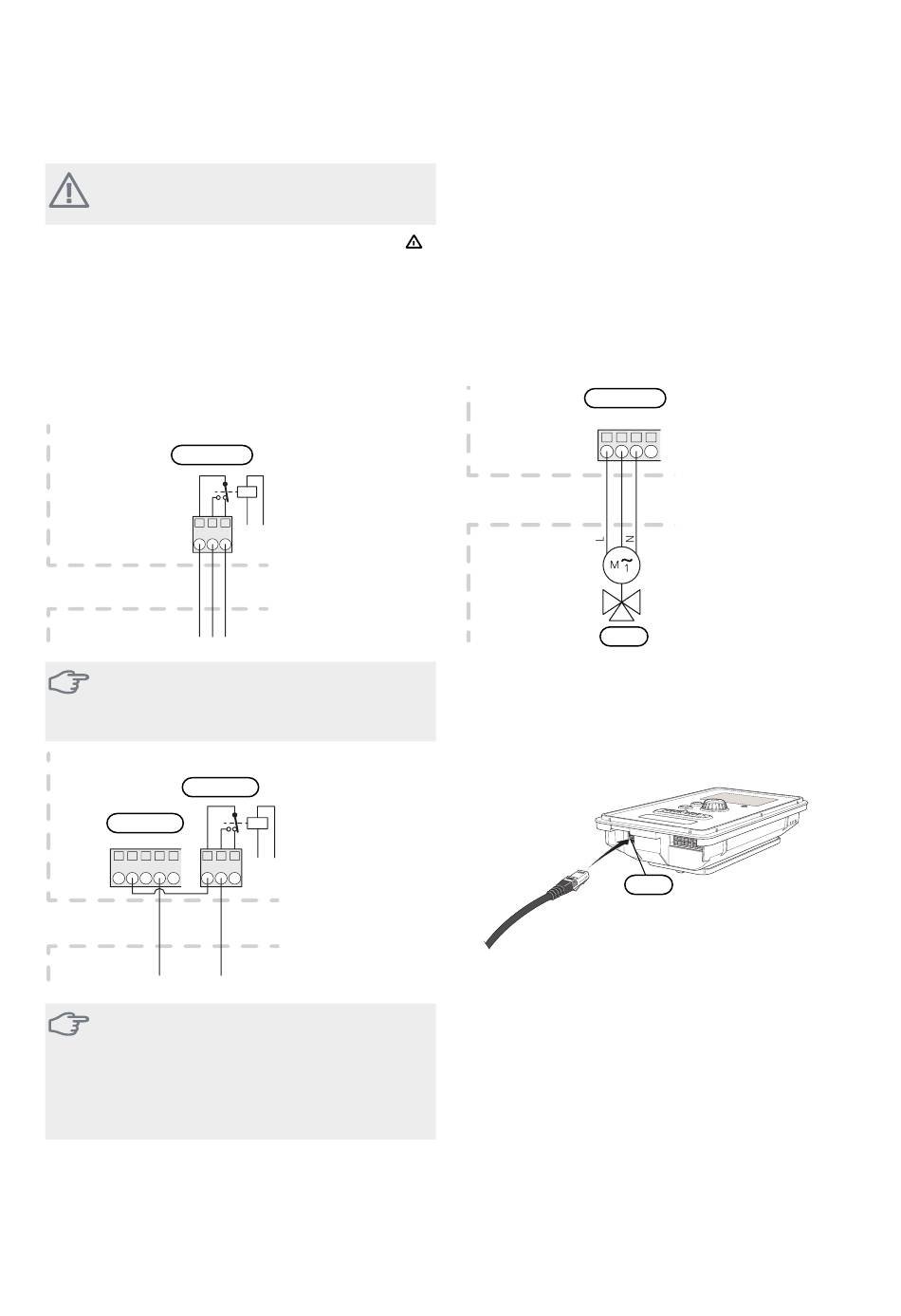

Sortie relais pour le mode Urgence
REMARQUE!
Placez les TOR sur les boîtier de connexion.
Lorsque le commutateur (SF1) est réglé en mode «
(mode urgence), les pompes de circulation internes
(EP14-GP1 et EP15-GP1) et le relais sans potentiel à mode
urgence variable (AA101-K4) sont activés. Les accessoires
externes sont débranchés.
Le relais en mode Urgence peut être utilisé pour activer
l'appoint externe supplémentaire. Un thermostat externe
doit ensuite être connecté au circuit de commande pour
contrôler la température. Vérifiez que le l'eau de chauf-
fage circule dans l'appoint externe.
AA101-X8
1 2 3
NP-BW60
F1345
Externt
Externe
ATTENTION!
Lorsque le mode Urgence est activé, aucune
eau chaude n'est produite.
AA101-X8
AA101-X5
1 2 3 4
5
1 2 3
F1345
NP-BW60
Externt
Externe
N
ATTENTION!
Si les relais doivent être utilisés pour la tension
de service, installez un pont pour l'alimentation
entre AA101-X5:1 - 3 et AA101-X8:1. Connec-
tez le neutre de l'appoint externe à AA101-
X5:4 - 6.
alterra NP-BW60
A1
A2
A1
A2
L
Vannes d'inversion
NP-BW60 peut être complété par une vanne d'inversion
externe (QN10) pour contrôler l'eau chaude (consultez
la page 41 pour connaître les accessoires).
Branchez la vanne d'inversion externe (QN10) aux bor-
niers AA101-X6:3 (N), AA101-X6:2 (fonctionnement) et
»
AA101-X6:1 (L) comme illustré.
Dans le cas de plusieurs pompes à chaleur raccordées
sur le schéma maître/esclave, raccordez électriquement
la vanne d'inversion à une pompe à chaleur correspon-
dante. La vanne d'inversion est contrôlée par la pompe
à chaleur maître quelle que soit la pompe à chaleur qui
lui est raccordée.
AA101-X6
F1345
NP-BW60
Externt
Externe
myUpway
Branchez un câble réseau (droit, cat.5e UTP) avec contact
RJ45 (mâle) au contact AA4-X9 de l'unité d'affichage,
comme illustré. Utilisez le presse-étoupe (UB3) pour le
routage du câble dans la pompe à chaleur.
1 2 3 4
QN10
AA4-X9
Chapitre 5 |
Branchements électriques
31
