TOR
Lorsque plusieurs appareils consommant de l'énergie
sont connectés simultanément dans l'habitation alors
que l'appoint électrique est en marche, les fusibles prin-
cipaux risquent de sauter. NP-BW60 est équipé d'un
capteur de courant intégré qui régule les étapes élec-
triques pour l'appoint en se déconnectant, incrémenta-
tion par incrémentation, en cas de surcharge dans une
phase. La reconnexion a lieu dès lors que l'autre conso-
mmation de courant est réduite.

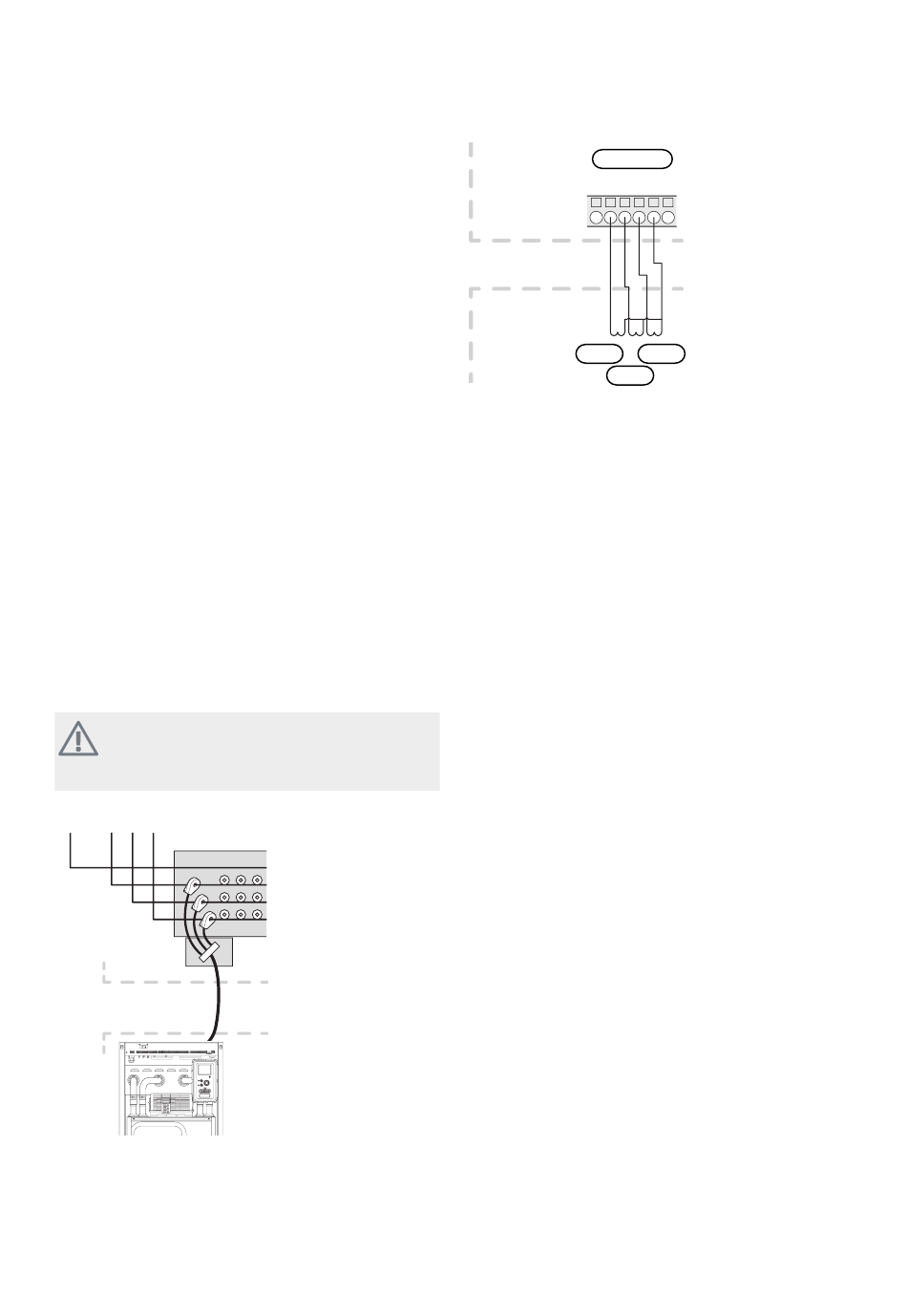

Branchement des TOR
Un capteur d'intensité (BE1 - BE3) doit être installé sur
chaque conducteur de phase entrant dans le coffret
électrique afin de mesurer le courant. Le coffret élec-
trique constitue un point d'installation approprié.
Raccordez les capteurs d'intensité à un câble à plusieurs
fils dans une enceinte proche du coffret électrique. Utili-
sez un câble à plusieurs fils non blindé d'au moins
0,5 mm² entre l'enceinte et NP-BW60.
Branchez le câble aux borniers AA101-X10:15, AA101-
X10:16 et AA101-X10:17, ainsi qu'au bornier AA101-
X10:18, commun aux trois capteurs d'intensité.
La valeur pour la taille de fusible est définie dans le menu
5.1.12 de sorte qu'elle corresponde à la taille du fusible
principal de la propriété. Dans ce menu, il est également
possible d'ajuster le rapport de transformation du cap-
teur de courant.
Les capteurs d'intensité intégrés ont un rapport de tran-
sformation de 300. S'ils sont utilisés, le courant entrant
ne doit pas dépasser 50 A.
REMARQUE!
La tension entre le capteur de courant et la
carte d'entrée ne doit pas dépasser 3,2 V.
Électricité entrante
PEN
L
L
L
1
2
3
Boîte de dérivation
électrique
Pompe à chaleur
28
Chapitre 5 |
Branchements électriques
AA101-X10
14 15 16 17 18 19
F1345
NP-BW60
Externt
Externe
BE3
BE2
BE1
alterra NP-BW60
