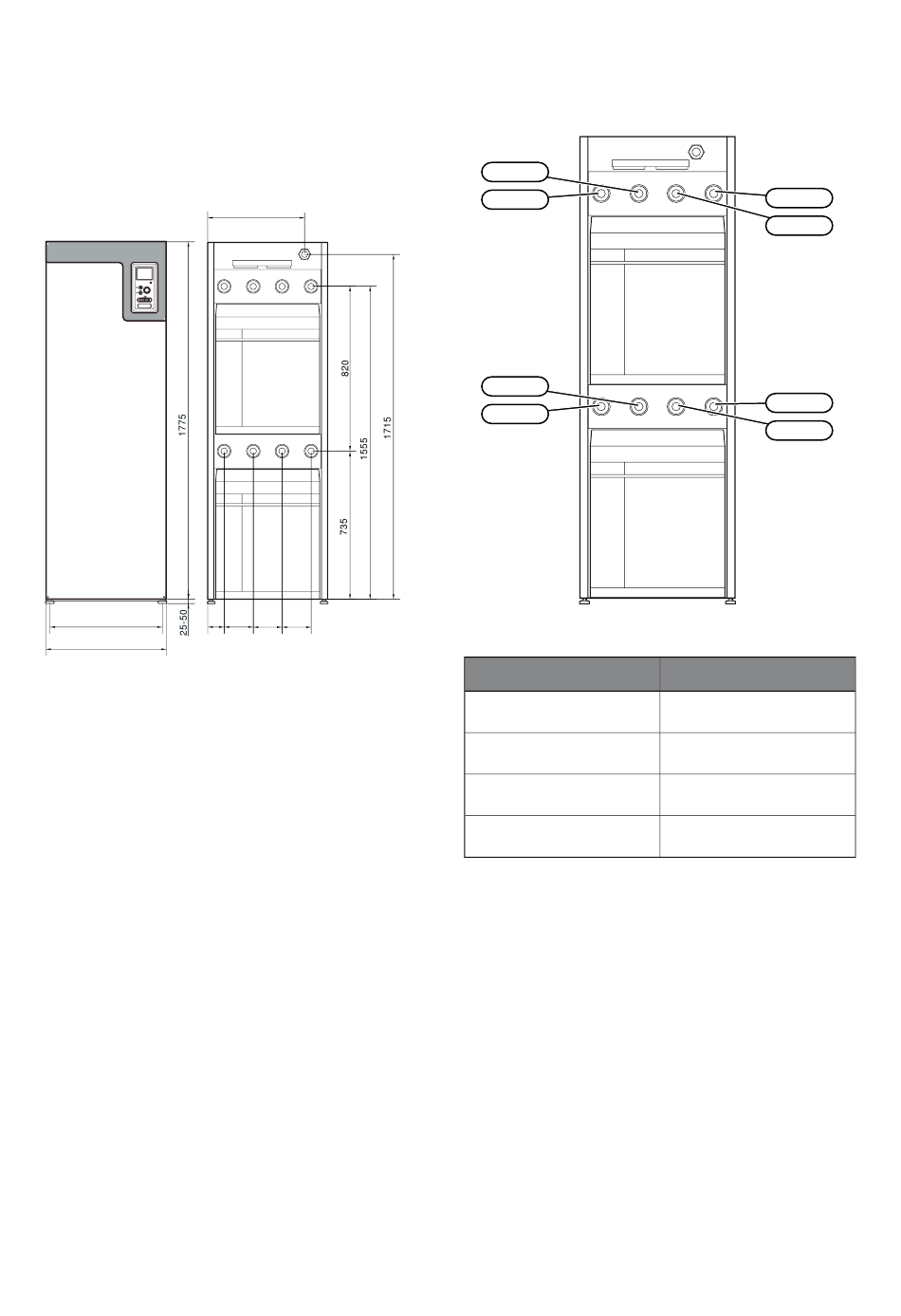

Dimensions et branchements
des tuyaux
620
560
440
600
alterra NP-BW60
524 620
80 145
145 145 440
EP15-XL6
EP15-XL7
450
EP14-XL6
EP14-XL7
80 145
145 145
Dimensions des tuyaux
Raccordement
(XL1) Débit de fluide calopor-
teur
(XL2) Retour fluide calopor-
teur
(XL6) Eau glycolée entrante
(XL7) Eau glycolée sortante
Chapitre 4 |
EP15-XL1
EP15-XL2
EP14-XL1
EP14-XL2
fil interne G1 1/2
fil externe G2
fil interne G1 1/2
fil externe G2
fil interne G1 1/2
fil externe G2
fil interne G1 1/2
fil externe G2
Raccordements hydrauliques 17
