Installation électrique
6
Raccordement du MOVIMOT en liaison avec une interface bus de terrain
6.4.5 Raccordement du MOVIMOT
L1
L2
L3
PE
M
3~
[1] DC 24 V
[2] Droite/Arrêt
[3] Gauche/Arrêt
[4] Commutation de consigne f1 / f2
[5] HT1 / HT2 : bornes intermédiaires pour thermostat TH (max. 24 V + 10 % par rapport à la terre)
[6] Signal prêt (contact fermé = prêt)
[7] Module de raccordement MFZ avec interface bus de terrain
[8] Unité de traitement indépendante avec verrouillage contre le redémarrage
L'unité de traitement indépendante doit comprendre une isolation de base par rapport aux circuits à sé-
paration électrique sûre.
[9] Les deux sens de rotation sont autorisés.
52
Notice d'exploitation – Entraînements MOVIMOT
®
, montage de l'interface bus de terrain sur l'entraînement

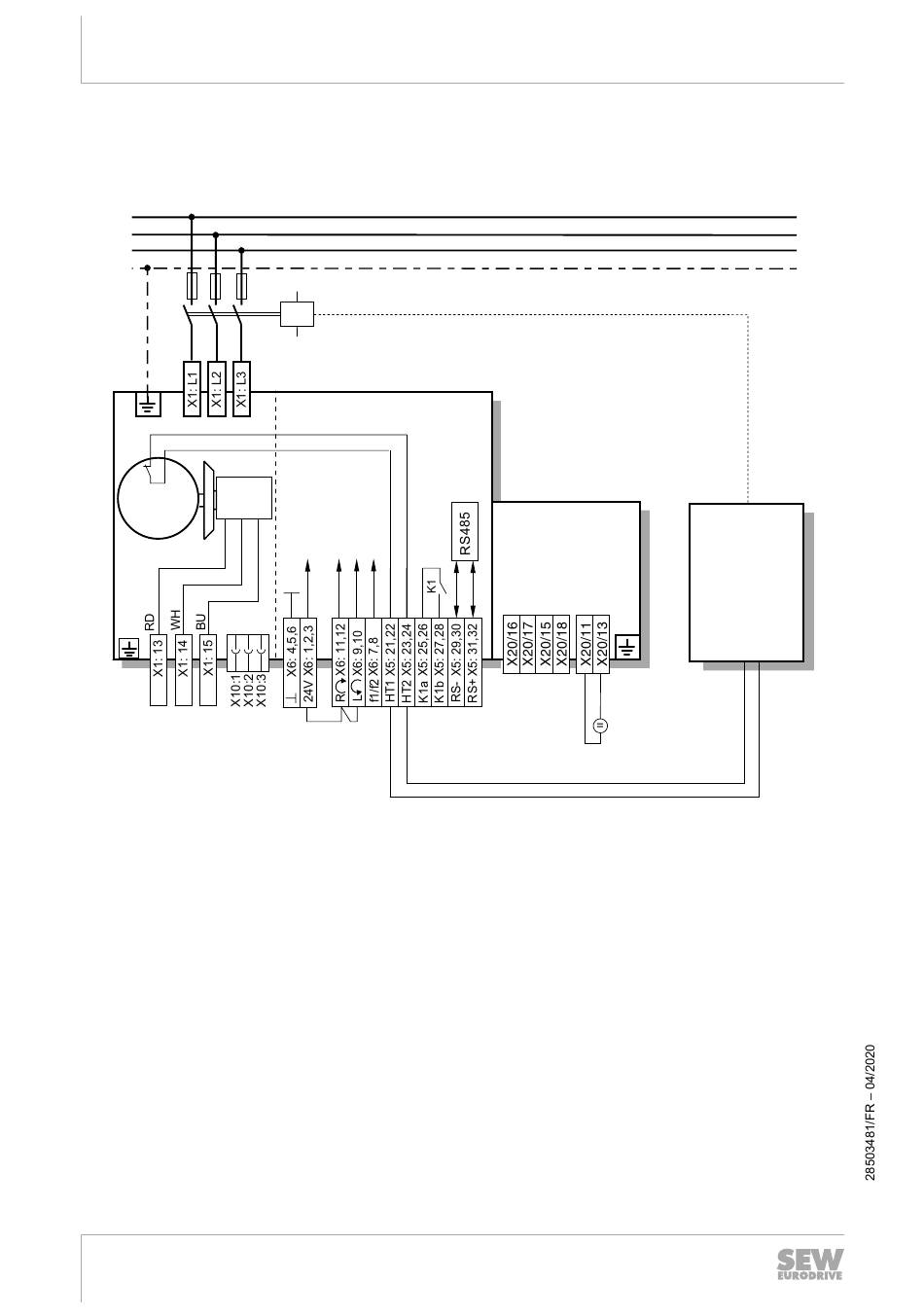

Le schéma de raccordement suivant montre le raccordement d'un MOVIMOT
interface bus de terrain intégrée.
F11/F12/F13
K11
MOVIMOT
BE
[5]
[1] [2] [3] [4]
[9]
®
®
MFZ.. / 3D
[6]
[7]
DC 24 V
MM..D en exécution pour atmosphères explosibles
®
avec
[8]
