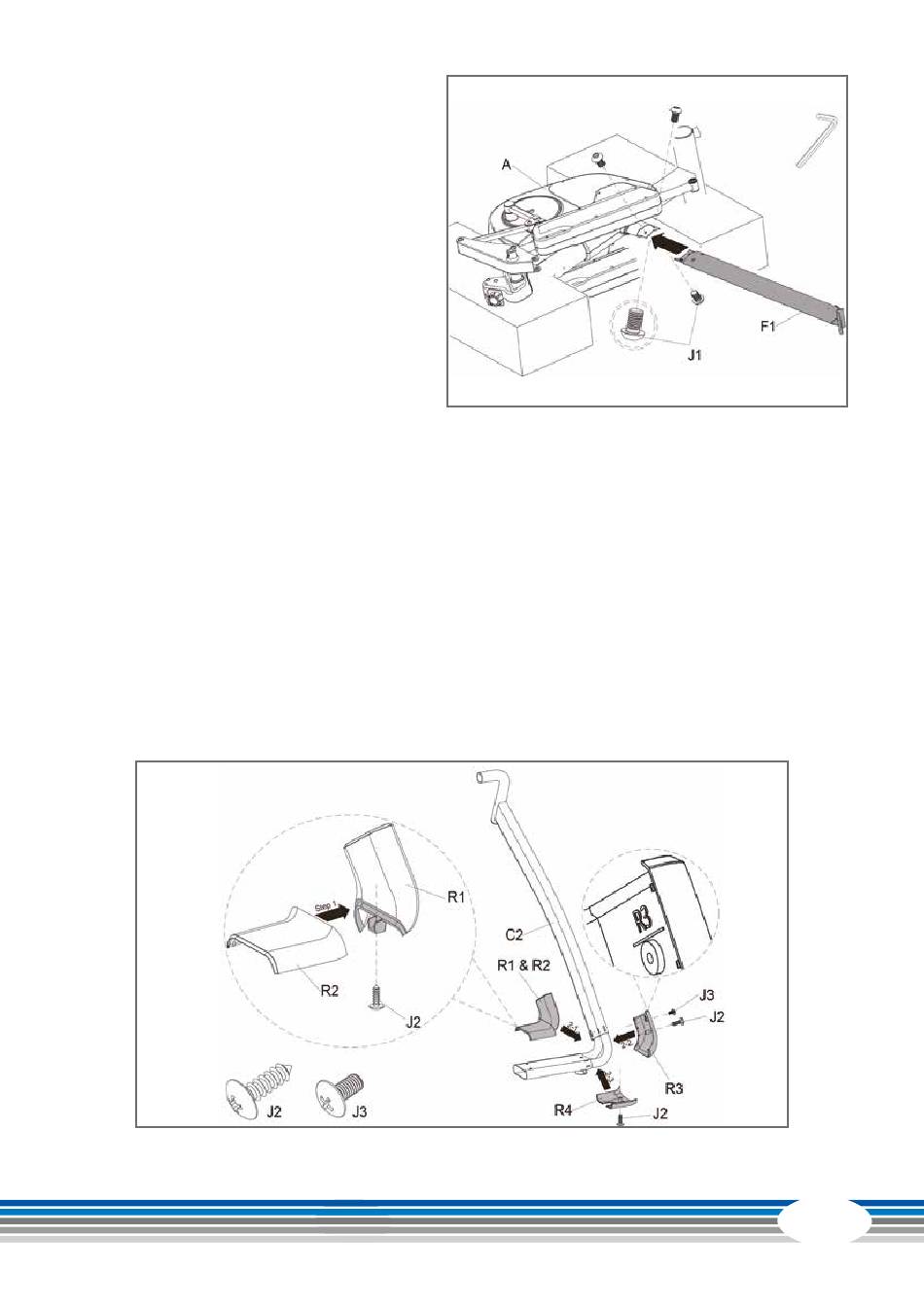

Étape 1 : Montage du mât principal
(F1)
1) Desserrez deux vis (F5) du cadre principal
(A) et deux vis du mât principal (F1).
(2) Reliez le mât principal (F1) au cadre
principal (A) à l'aide des quatre vis
préalablement desserrées (J1).
Remarque : Avant de poursuivre avec
l'étape 2 du montage, assurez-vous que les
quatre vis (J1) sont fermement serrées.
Outil : clés Allen de 6 mm
Étape 2 : Montage des jeux de revêtements des barres latérales (G+D)
(1) Fixez les deux jeux de revêtements (R1 et R2) à l'aide d'une vis (J2).
(2) Suivez les étapes 2-1 à 2-4 pour fixer les jeux de revêtements des barres latérales.
2-1. Fixez les revêtements (R1 & R2) sur la barre de liaison droite (C2).
2-2. Fixez le revêtement (R3) sur la barre (C2).
2-3. Fixez le revêtement (R4) sur la barre (C2).
2-4. Fixez d'abord les revêtements en toute sécurité avec la vis (J3) puis avec les 2 vis (J2),
comme représenté sur la figure.
(3) Répétez les opérations décrites précédemment pour le montage du jeu de revêtements de
la barre latérale gauche.
Outil : 4m/m (tournevis Phillips)
