Installation
Installation

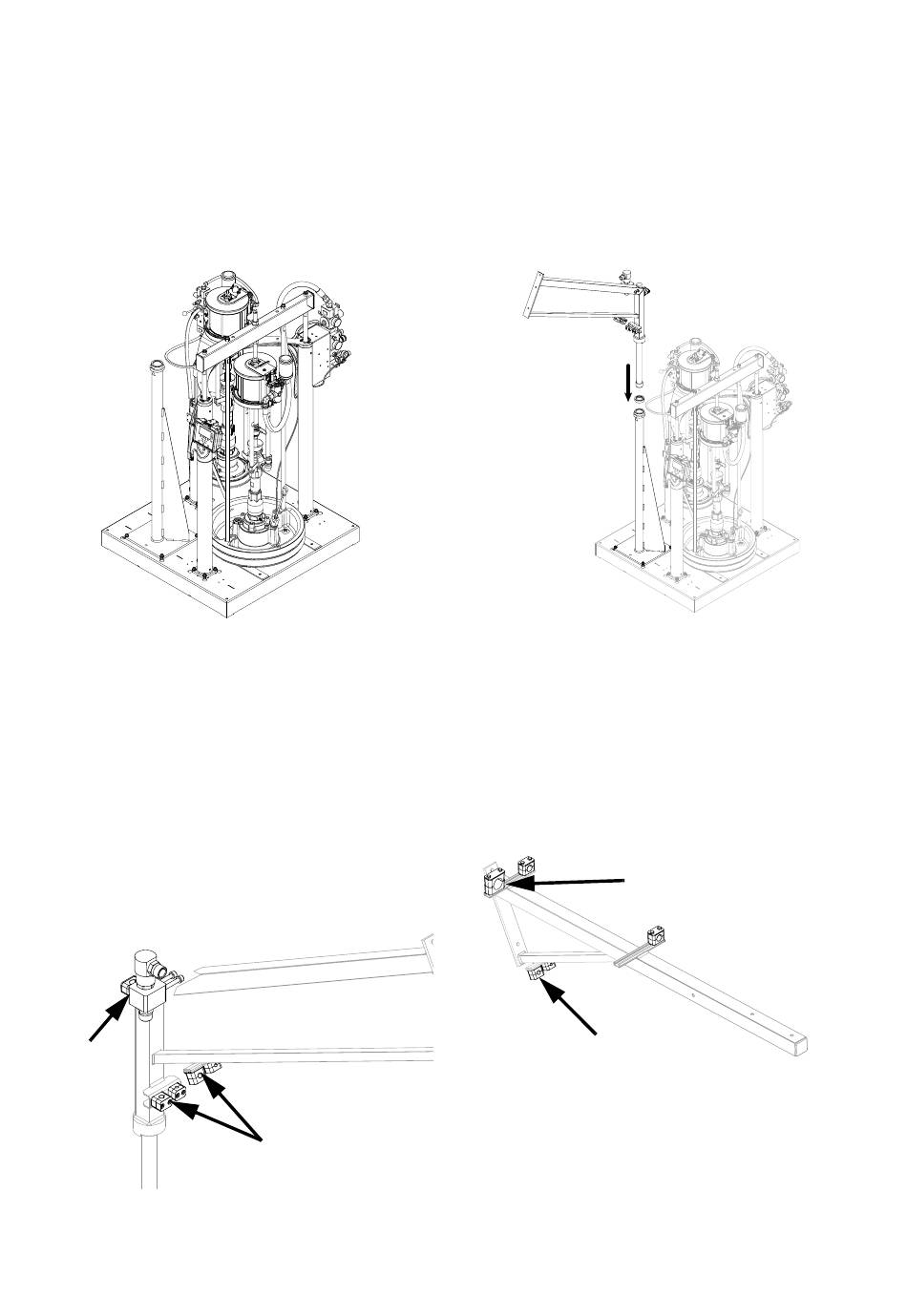

1. Situez la base de la machine.
Placez la machine sur une surface de niveau. Consultez
la section Dimensions, page 68, pour connaître les
espaces nécessaires.
2. Assemblez les colliers de
flexible et l'ensemble de pivot
sur la base de la flèche.
a. Serrez les attaches de l'ensemble de pivot
au couple 33 N•m (24 pi-lb).
b. Serrez à la main tous les colliers de flexible.
REMARQUE : reportez-vous aux étapes 8 et 9 pour
avoir une vision claire de la position du collier de flexible.
Attache de
flexible de
catalyseur
18
Vérification du calibrage
uniquement
3. Installez la base de la flèche
sur la base de la machine.
Faites coulisser la base de la flèche dans le mât de la
base de la machine.
4. Assemblez les colliers de
flexible sur le bras de la
flèche avant.
Serrez à la main tous les colliers de flexible.
REMARQUE : reportez-vous aux étapes 8 et 9 pour
avoir une vision claire de la position du collier de flexible.
Collier de flexible en résine
Vérification du
calibrage uniquement
