Identification des composants

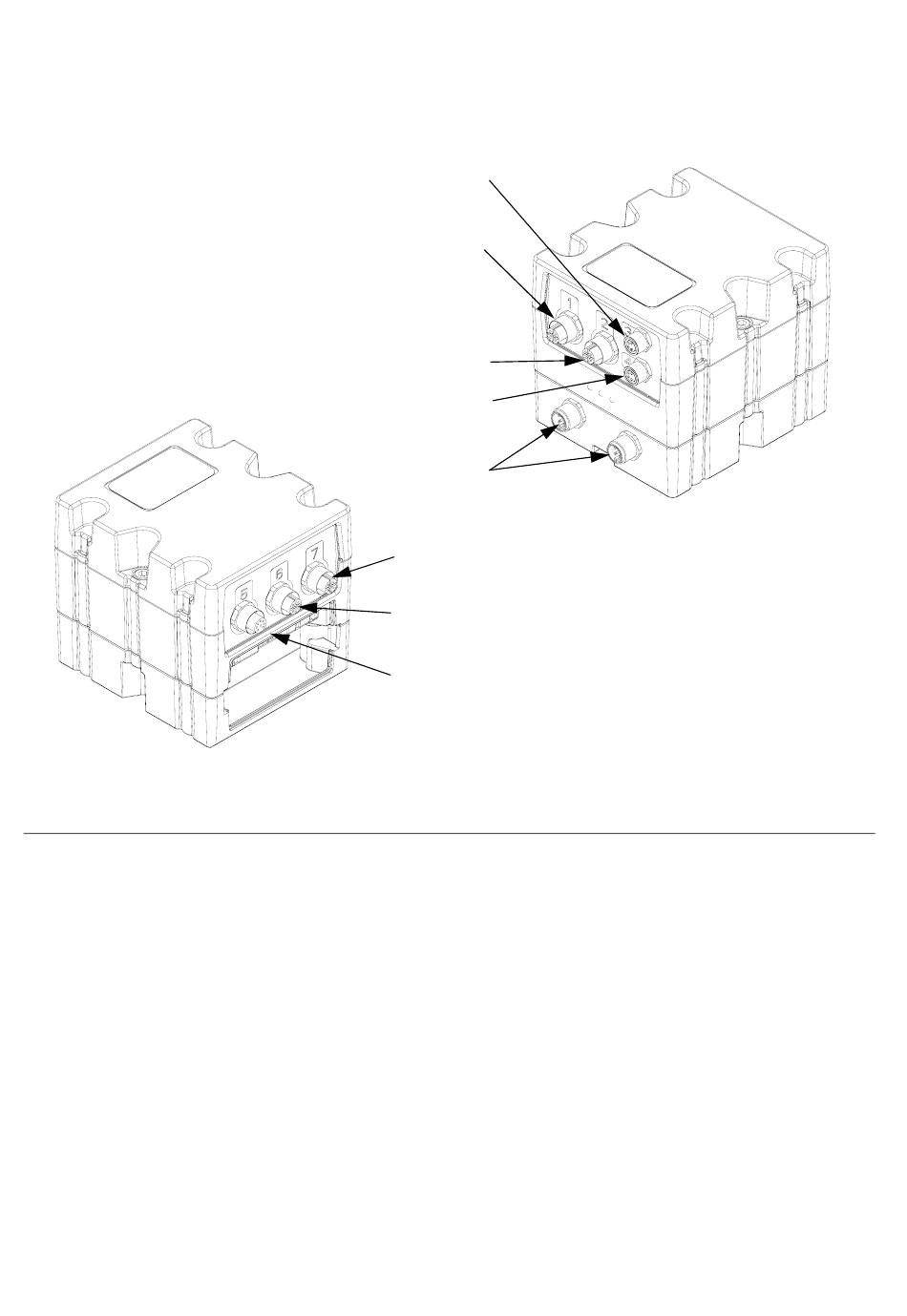

Module de contrôle du fluide (FCM)
F
. 7 : FCM
IG
Légende :
EA Port 1 - Vanne de coupure d'air
Contrôle l'air vers le régulateur de produit de la base (A).
Port 1 - Capteurs de niveau faible (en option)
Entrée de niveau faible pour les deux produits. Consultez
la section Accessoires et Kits, page 52, pour avoir plus
de détails.
EB Port 2 - Débitmètres
Entrée du débitmètre de la base (A) et du catalyseur (B).
EC Port 3 - Non utilisé
ED Port 4 - Tension du régulateur pneumatique (V / P)
Contrôle l'air vers le régulateur du produit du catalyseur (B).
EE Port 5 - Colonne témoin (en option)
Témoin visuel de l'état de la machine. Consultez la
section Accessoires et Kits, page 52, pour avoir plus de
détails.
EF Port 6 - Non utilisé
EG Port 7 - Non utilisé
EH Connexion CAN
Permet d'alimenter les composants du GCA et de
communiquer avec eux.
16
EC
EA
EB
ED
EH
EG
EF
EE
332548B
