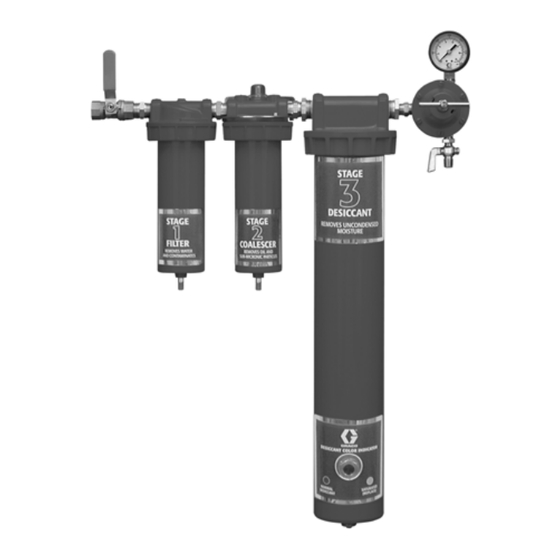

Système de séchage à l'air à dessicant
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'instructions – Liste des pièces
Système de séchage
à l'air à dessicant
Modèle 234401
Pression de service maximum 160 psi (1,1 MPa, 11 bars)
Température maximale 150° F (65° C)
Pièces jointes :
Pièce
No.
234402
Etape 1 – Filtre à air avec purge automatique
Retire l'eau et les impuretés, jusqu'à 5 microns.
234403
Etape 2 – Coalesceur avec purge automatique
Retire l'huile et les particules submicrométriques,
jusqu'à 0,01 micron.
234404
Etape 3 – Boîtier à dessicant
Retire l'humidité non condensée.
288787
Régulateur d'air à décharge automatique
288810
Dessicant au gel de silice (boîte de 2,26 kg)
288798
Vanne d'arrêt
288808
Support
Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441
Copyright 2003, Graco Inc. is registered to I.S. EN ISO 9001
Description
309921F rév.G
Arrivée
Sortie
d'air
d'air
npt(f)
npt(f)
Débit d'air
1/2 in.
1/2 in.
108 CFM
1/2 in.
1/2 in.
35 CFM
3/4 in.
3/4 in.
30 CFM
réduit à
réduit à
1/2 in.
3/8 in.
3/8 in.
1/4 in.
100 CFM
Pression
de service
maximum
175 psi
(1,2 MPa,
12 bars)
175 psi
(1,2 MPa,
12 bars)
175 psi
(1,2 MPa,
12 bars)
160 psi
(1,1 MPa,
11 bars)

Publicité

Table des Matières
loading

Manuels Connexes pour Graco 234401

Sommaire des Matières pour Graco 234401

  • Page 1 Régulateur d’air à décharge automatique (1,1 MPa, 11 bars) 288810 Dessicant au gel de silice (boîte de 2,26 kg) 288798 Vanne d’arrêt 288808 Support Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441 Copyright 2003, Graco Inc. is registered to I.S. EN ISO 9001...
  • Page 2 Fonctionnement du système de séchage de l’air avec du dessicant Fonctionnement du système de séchage de l’air avec du dessicant Lorsque l’air est comprimé, la température de l’air augmente, tout comme sa capacité à conserver l’humidité. A mesure que l’air chaud et humide parcourt les tuyauteries, il refroidit et permet à...

  • Page 3: Disposition De La Tuyauterie D'alimentation En Air De L'atelier

    Installation Installation 1. Avant d’installer les composants de tuyauterie d’air, 3. Implanter une vanne d’arrêt d’air principale 288798 souffler de l’air comprimé dans la tuyauterie pour en amont du système de séchage à air pour l’isoler éliminer les encrassements. S’assurer que l’air lors d’un entretien.

  • Page 4: Tailles De Tuyauterie Minimum Recommandées

    Installation Tailles de tuyauterie minimum recommandées Compresseur Tuyauterie d’air principale Taille Capacité Longueur Taille 1-1/2 - 2 HP 6 - 9 CFM Toute 3/4 in. (19 mm) 3 - 5 HP 12 - 20 CFM Jusqu’à 200 ft (61 m) 3/4 in.

  • Page 5: Fonctionnement

    Fonctionnement Fonctionnement 289185 288798 288789 MISE EN GARDE Ne pas dépasser la pression maximum d’arrivée d’air spécifiée de l’équipement. La surpression peut provoquer la rupture des composants et donc des blessures graves. 1. Fixer le(s) flexible(s) d’air sur la vanne de sortie du régulateur d’air 289165.

  • Page 6: Procédure De Décompression

    Procédure de décompression Procédure de décompression Entretien MISE EN GARDE • Relâcher la pression avant tout nettoyage, contrôle ou réparation de l’équipement. Suivre la Procédure de décompression, ci-dessus. • Contrôler le circuit au moins une fois par Pour éviter les risques de blessures, libérer la pression changement de quart pour veiller à...
  • Page 7 Entretien Boîtier de dessicant 234404 6. Remonter le vase sur le couvercle en veillant à ce que le joint torique 289186 soit bien en place dans le couvercle. Veiller à toujours poser un filtre à humidité afin de supprimer la quantité de liquide et un filtre coalescent pour retirer l’huile en amont du boîtier à...
  • Page 8 Entretien Régulateur d’air à décharge automatique 288787 S’assurer que l’air arrivant vers le régulateur est propre. Un fonctionnement irrégulier ou une perte de réglage de 289190 débit est généralement due à la présence de saletés dans le régulateur. Nettoyage 1. Observer la Procédure de décompression, page 6.
  • Page 9 Entretien...

  • Page 10: Garantie Graco Standard

    With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
