4. Déposez la bande d'usure
5. Nettoyez le filetage des boulons.
6. Appliquez du frein-filet moyenne résistance (enlevable)
sur le filetage des boulons.
7. Alignez les trous de la bande d'usure neuve sur les trous
au sommet de l'élinde
8. Fixez la bande d'usure au sommet de l'élinde au moyen
des boulons retirés précédemment
9. Retirez les cales et abaissez la chaîne sur l'élinde.
10. Vérifiez la tension de la chaîne de la trancheuse; voir
Contrôle de la tension de la chaîne (page
Remplacement du profilé d'usure de la
trancheuse
1. Détendez la chaîne de la trancheuse; voir
la tension de la chaîne (page
2. Retirez les 10 boulons qui fixent le profilé d'usure aux
côtés inférieurs gauche et droit de l'élinde

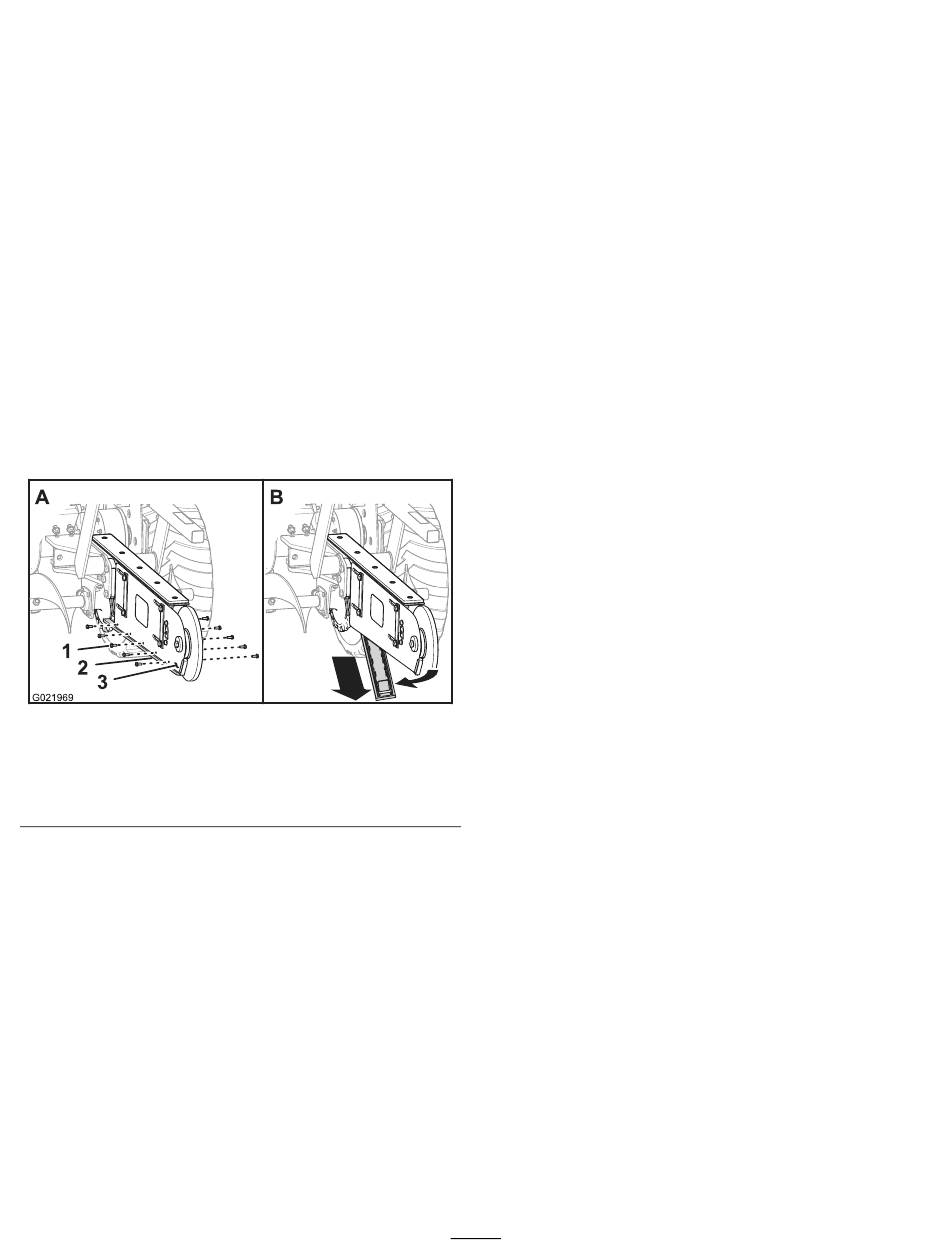

La chaîne d'excavation a été déposée pour plus de clarté.
1. Boulon
2. Bande d'usure
3. Déposez le profilé d'usure de la trancheuse
4. Nettoyez le filetage des boulons.
5. Appliquez du frein-filet moyenne résistance (enlevable)
sur le filetage des boulons.
6. Alignez les trous du profilé d'usure neuf sur les trous
dans les côtés inférieurs gauche et droit de l'élinde
(Figure 40).
7. Fixez le profilé d'usure au bas de l'élinde au moyen des
boulons retirés précédemment
8. Vérifiez la tension de la chaîne de la trancheuse; voir
Contrôle de la tension de la chaîne (page
(Figure 39).
(Figure 39).
(Figure 39).
19).
Réduction de
20).
(Figure
Figure 40
3. Élinde
(Figure
(Figure 40).
19).
Remplacement de la chaîne
d'excavation
Dépose de la chaîne d'excavation
Préparatifs de dépose de la chaîne d'excavation
1. Démarrez la machine et relevez l'élinde au maximum.
2. Faites tourner la chaîne d'excavation jusqu'à ce que
la goupille principale soit au sommet de la poulie de
tension de l'élinde
3. Coupez le moteur de la machine et enlevez la clé de
contact.
4. Retirez le bouchon de purge du tendeur de chaîne de
l'élinde; voir
19).
Remarque: La poulie de tension de l'élinde doit se
déplacer vers l'avant et le bas à mesure que la chaîne
se détend.
40).
5. Remettez le bouchon de purge.
6. Démarrez la machine, amenez l'élinde en position
horizontale, arrêtez la machine et enlevez la clé de
contact.
Retrait de la goupille principale de la chaîne
d'excavation
1. En partant de la goupille principale, passez la sangle
de levage autour de la chaîne au niveau de la dent
du cinquième ou du sixième maillon, en dessous et à
l'avant de la poulie de tension
2. Une fois la sangle attachée au matériel de levage,
soulevez un peu la sangle afin de soutenir la chaîne
d'excavation.
3. Serrez les extrémités de la chaîne avec une pince à
chaîne au niveau des galets de maillon de chaque côté
des plaques intérieure et extérieure de la goupille
40).
principale
23
(Figure 42).
Contrôle de la tension de la chaîne (page
(Figure
(Figure 41).
41).
