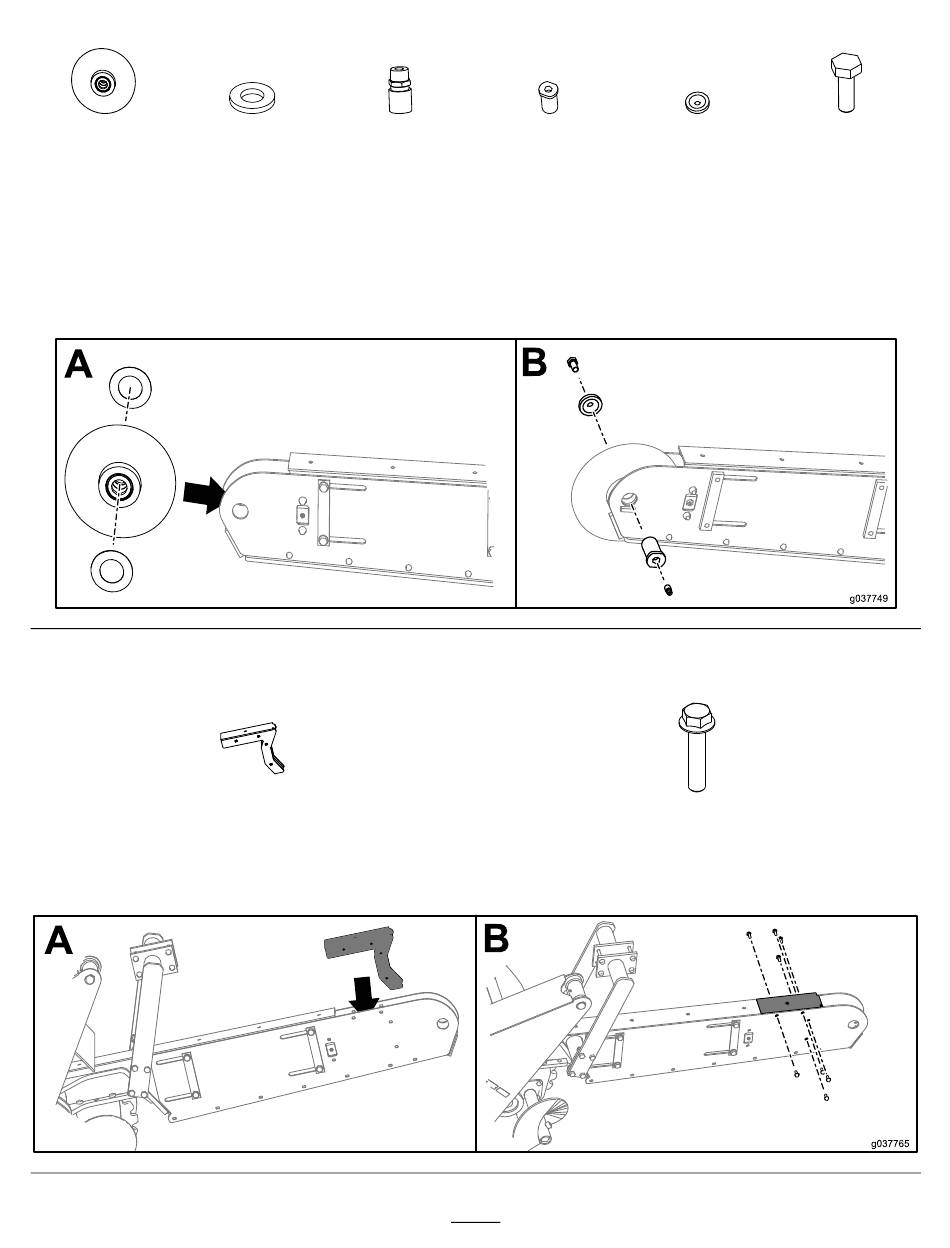

Montage du galet d'élinde
1x
1. Graissez les rondelles et vérifiez qu'elles sont de niveau avec le surface du galet lors du montage.
2. Insérez l'axe dans le galet de l'élinde en prenant soin de bien centrer les entretoises coniques avant d'y glisser l'axe.
3. Appliquez du frein-filet sur le boulon et serrez-le à un couple de 230 à 258 N·m (170 à 190 pi-lb).
4. Une fois l'ensemble en place, appliquez lentement de la graisse sur le galet d'extrémité de l'élinde en faisant tourner le
galet jusqu'à ce que la graisse ressorte du galet.
Montage de l'extension de la protection (élinde longue seulement)
Appliquez du frein-filet sur les boulons (M10) et fixez l'extension de la protection sur l'élinde.
2x 1x
1x
1x
12
1x 1x
(3/4 x 1-1/2 po)
8 x
(M10)
