Maintenance

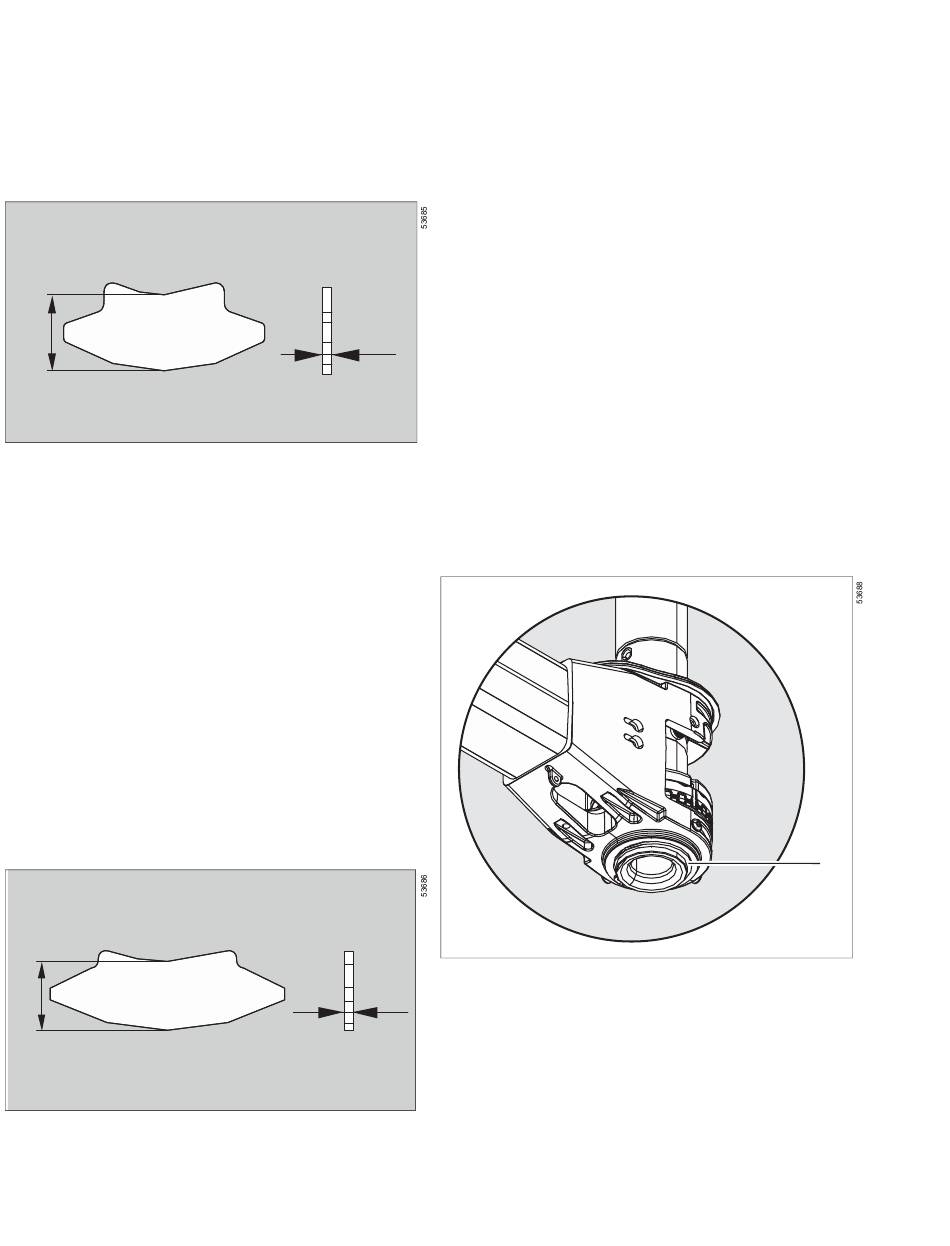

Contrôle des éléments de verrouillage
sur le bras de compensation
Type de bras de compensation C/S L3 et C/S D
A
– Démonter/monter les éléments de verrouillage
conformément aux instructions de la
documentation technique.
 Vérifier la longueur et l'épaisseur du matériau
des 2 éléments de verrouillage par bras de
compensation. Si la longueur et l'épaisseur du
matériau sont inférieures, l'élément de
verrouillage doit être remplacé.
La longueur (A) de l'élément de verrouillage
doit être d'au moins 8,3 mm (0,327 in).
L'épaisseur du matériau (B) de l'élément de
verrouillage doit être d'au moins 1,8 mm
(0,071 in).
 Graisser les 2 éléments de verrouillage par
bras de compensation avec la pâte lubrifiante
microGLEIT GP 360.
Type de bras de compensation C/S D+ et CD+
A
90
– Démonter/monter les éléments de verrouillage
conformément aux instructions de la
documentation technique.
 Vérifier la longueur et l'épaisseur du matériau
des 2 éléments de verrouillage par bras de
compensation. Si la longueur et l'épaisseur du
matériau sont inférieures, l'élément de
verrouillage doit être remplacé.
La longueur (A) de l'élément de verrouillage
doit être d'au moins 8,7 mm (0,343 in).
L'épaisseur du matériau (B) de l'élément de
B
verrouillage doit être d'au moins 1,8 mm
(0,071 in).
 Graisser les 2 éléments de verrouillage par
bras de compensation avec la pâte lubrifiante
microGLEIT GP 360.
Contrôle du circlip du bras pivotant
inférieur vers la broche
– Contrôler le circlip conformément aux
B
instructions de la documentation technique.
 Le circlip (A) ne doit pas présenter de
dommages et être scellé. Si le circlip ou son
scellement présentent des dommages, le
circlip doit être remplacé.
Notice d'utilisation Polaris 600
