RUGGEDCOM RX1501
Guide d'installation
Interfaces de communication
Le RX1501 peut être équipé de différents types d'interfaces de communication pour améliorer ses capacités
et ses performances. Chaque kit d'interfaces de communication fait partie d'un module de terrain remplaçable
permettant de changer d'interfaces facilement et rapidement.
Pour déterminer les interfaces qui sont installées sur l'appareil, utilisez le logiciel ROX II. Pour plus
d'informations, référez-vous au Guide utilisateur ROX II pour le RX1501.
Des modules peuvent être installés dans la plupart des emplacements du châssis RX1501.
REMARQUE
Les modules en cuivre, 100Base-FX et Gigabit Ethernet (GbE) qui présentent uniquement 2 interfaces
peuvent seulement être installés dans les emplacements 1 et 2.

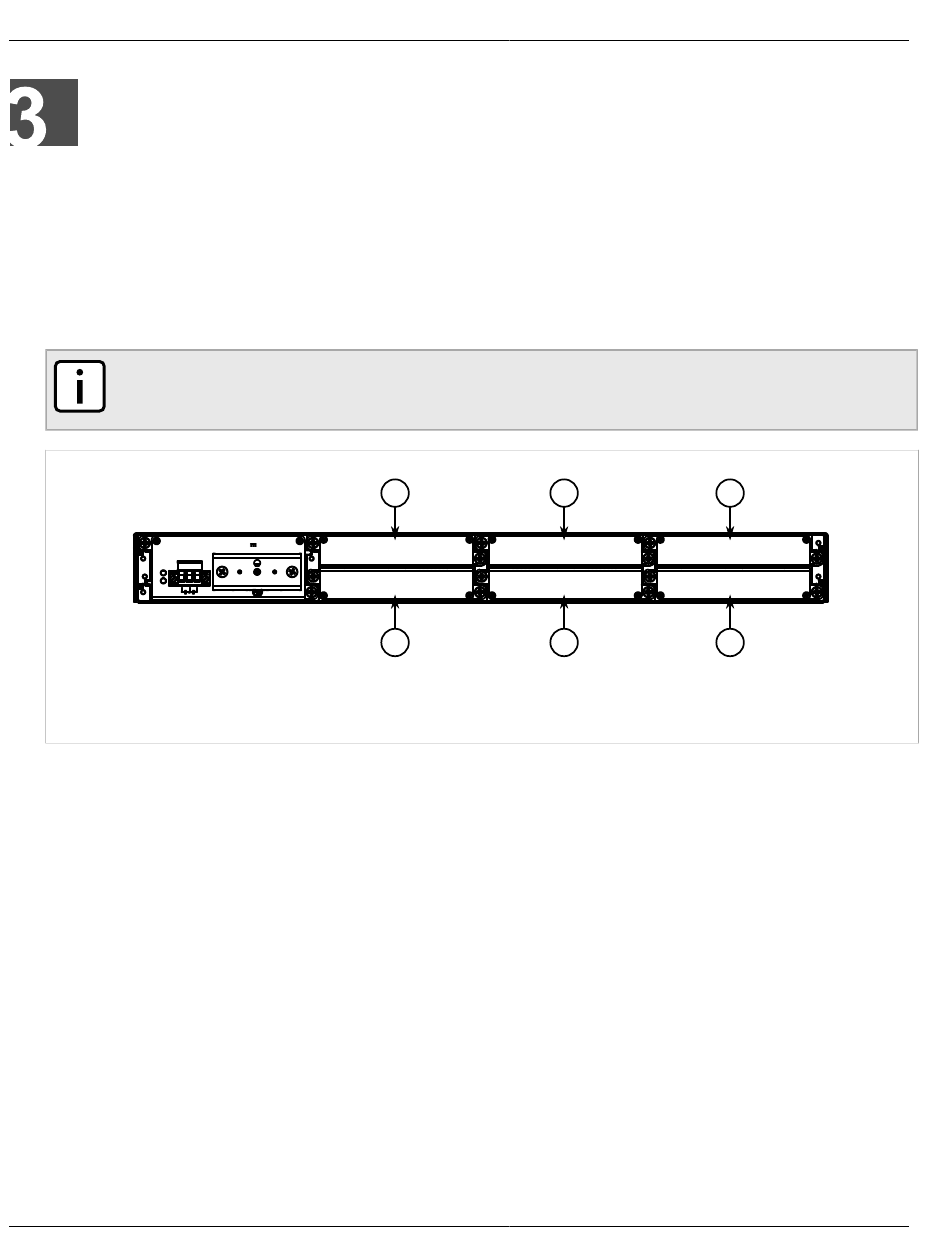

Figure 14: Emplacement de châssis disponibles
1. Emplacement 1
2. Emplacement 2
Les sections suivantes décrivent les ports disponibles dans plus de détails :
•
Section 3.1, « Ports Ethernet en cuivre »
•
Section 3.2, « Ports Ethernet à fibre optique »
•
Section 3.3, « Ports Ethernet optiques SFP »
•
Section 3.4, « Modules WAN »
•
Section 3.5, « Ports série »
•
Section 3.6, « Modules de modem cellulaire »
•
Section 3.7, « Modules DDS (services de données numériques) »
•
Section 3.8, « Module APE RUGGEDCOM »
•
Section 3.9, « Installation/retrait de modules »
•
Section 3.10, « Connexion de plusieurs appareils RS485 »
