Ports de communication
Le RUGGEDCOM RSG908C peut être équipé de différents types de ports de communi-
cation pour améliorer ses capacités et ses performances.
1
2
1
2

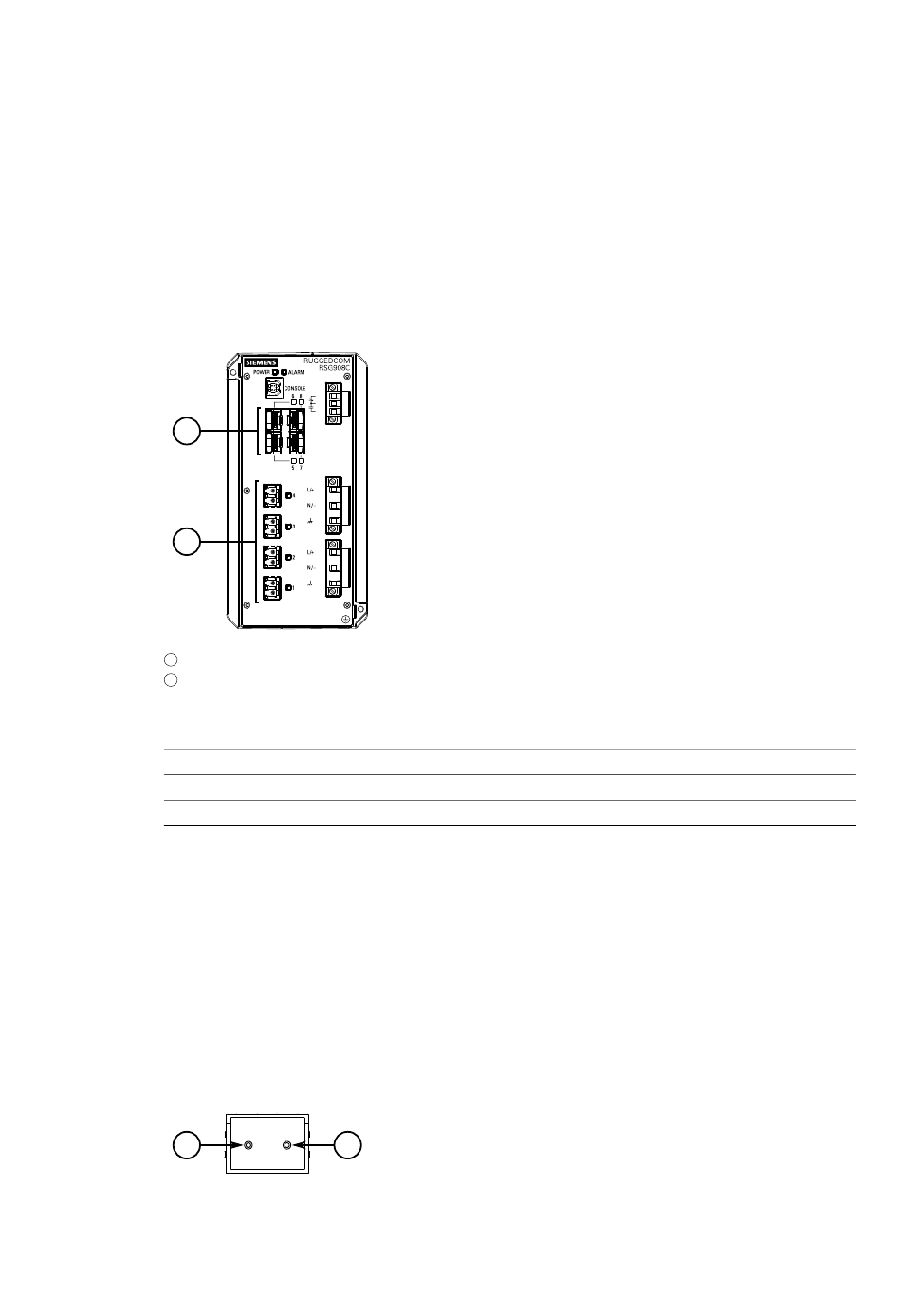

Figure 4.1
4.1 Ports Ethernet à fibre optique
Le RUGGEDCOM RSG908C présente quatre ports Ethernet à fibre optique fixes
dont chacun comporte un connecteur LC (Lucent Connector). Assurez-vous que les
connexions Émission (Tx) et Réception (Rx) de chaque port sont convenablement
connectées et appariées pour l'établissement d'une liaison correcte.
Types de port
1
RUGGEDCOM RSG908C
Manuel d'installation, 02/2020, C79000-G8977-1404-06
Ports 5 à 8
Ports 1 à 4
Affectation de port
Port
5 à 8
1 à 4
2
Émetteur-récepteur SFP (1000Base-SX/LX)
Ports Ethernet fibre optique (100Base-FX)
Type
4
