Ports de communication
Le RUGGEDCOM RSG2300F peut être équipé de différents types de ports de
communication pour améliorer ses capacités et ses performances.

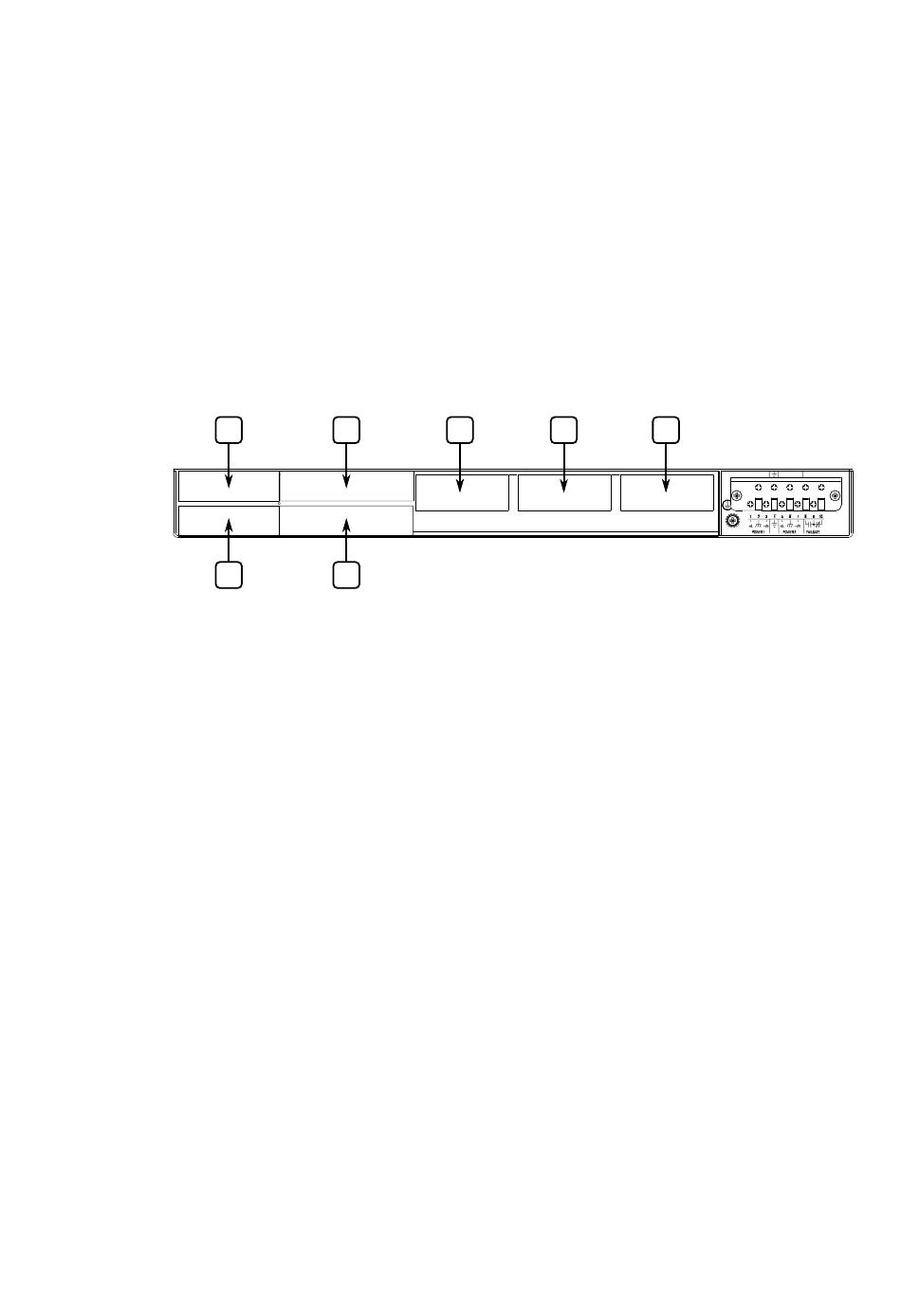

Affectation des modules
Figure 4.1
Chaque type de module dispose d'un emplacement spécifique sur le châssis
RUGGEDCOM RSG2300F :
•
•
•
La configuration exacte de l'appareil peut être déterminée par la consultation du
fichier de données d'usine via RUGGEDCOM RSG2300F l'interface utilisateur. Pour
plus d'informations sur les possibilités de consultation du fichier de données d'usine,
référez-vous au "RUGGEDCOM ROS Manuel de configuration" pour le RUGGEDCOM
RSG2300F.
LED de port
Chaque port de communication est équipé d'une LED indiquant l'état de connexion/
d'activité du port.
RUGGEDCOM RSG2300F
Manuel de l'appareil, 12/2023, C79000-G8977-1347-13
1
3
2
4
Affectation des modules
Les emplacements 1 et 2 prennent en charge toute combinaison de modules
Ethernet en fibre ou en cuivre à port double pour un débit maximal de 100 Mbit/
s
Les emplacements 3 à 4 prennent en charge toute combinaison de ports doubles
fixes Gigabit Ethernet (1 Gbit/s)
Les emplacements 5, 6 et 7 accueillent toute combinaison de modules en cuivre
10/100TX à 8 ports RJ45 Ethernet, avec 24 ports au maximum
5
6
4
7
23
