2.3.2
Montage de l'appareil sur un rail DIN
Pour les installations sur rail DIN, il est possible d'équiper le RUGGEDCOM RSG2300F
d'adaptateurs pour panneau/rail DIN préinstallés sur chaque côté du boîtier. Les
adaptateurs permettent de faire glisser l'appareil sur un rail DIN standard de 35 mm
(1.4 in).
Le montage sur rail DIN n'est pas recommandé dans des environnements exposés à
des vibrations constantes.
Procédez comme suit pour monter l'appareil sur un rail DIN :
1.
RUGGEDCOM RSG2300F
Manuel de l'appareil, 12/2023, C79000-G8977-1347-13
1
3
Arrière
1
Avant
2
Adaptateur pour châssis
3

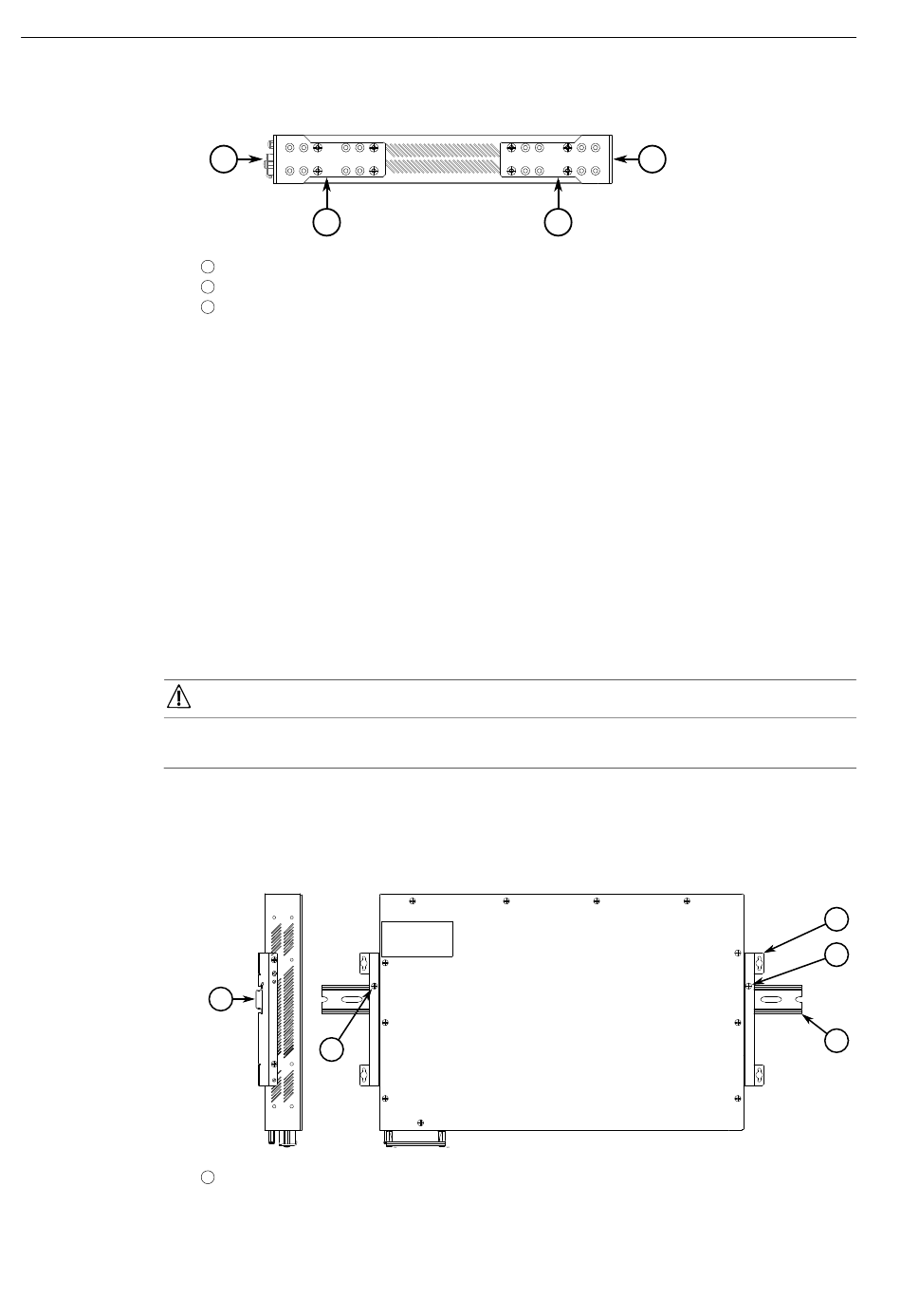

Figure 2.1
Adaptateurs pour châssis
Si nécessaire, installez des adaptateurs sur le côté opposé de l'appareil afin de le
protéger des vibrations.
Insérez l'appareil dans le châssis.
Fixez les adaptateurs au châssis en utilisant le matériel fourni.
REMARQUE
Alignez les adaptateurs avec le rail DIN et faites glisser l'appareil jusqu'à ce qu'il
soit en place.
2
3
Adaptateur pour panneau/rail DIN
1
Installation de l'appareil
2.3.2 Montage de l'appareil sur un rail DIN
2
3
1
3
2
11
