RUGGEDCOM RX1501
Guide d'installation
1
2
3

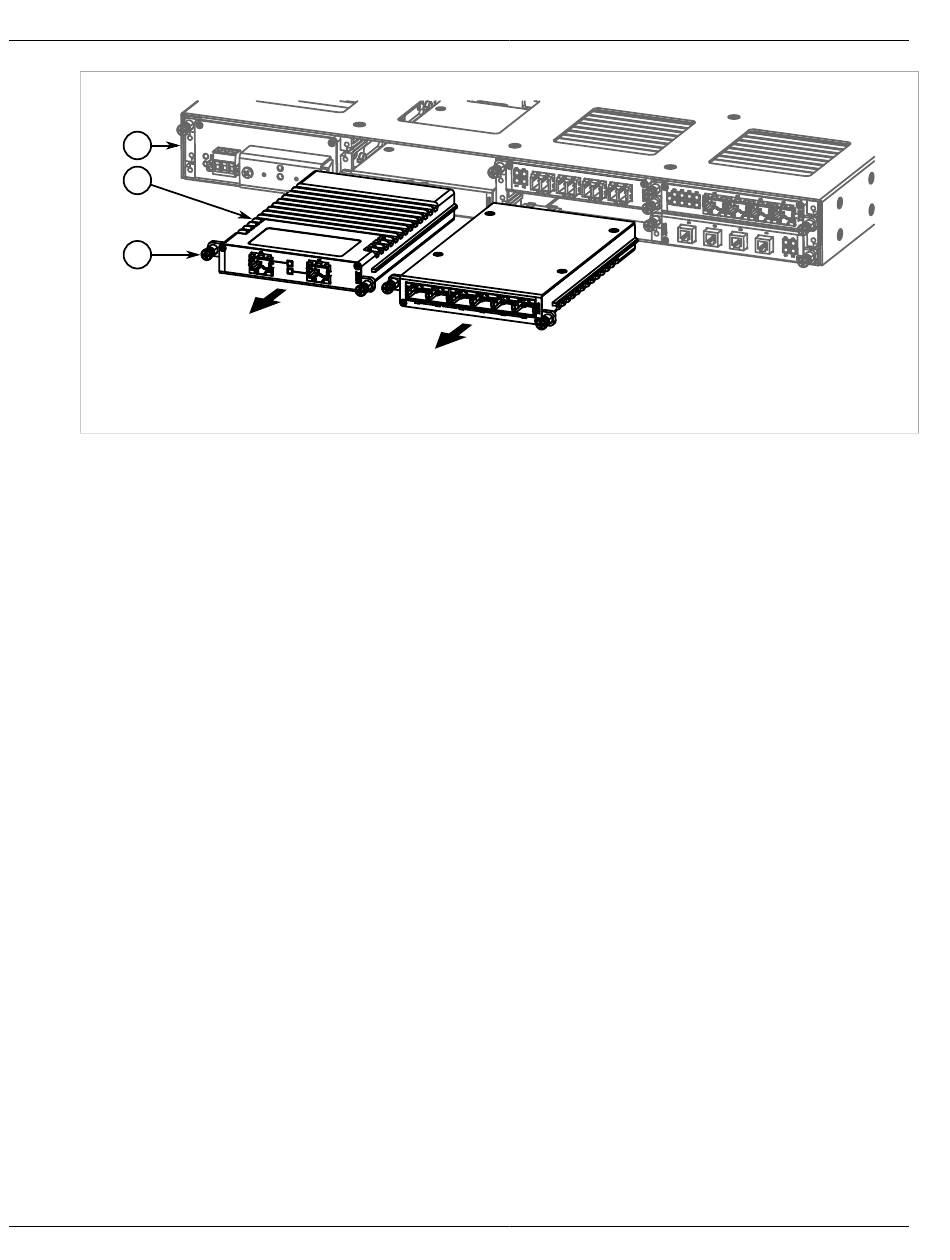

Figure 51: Installation d'un module
1. Module 2. Châssis
5. Installez le nouveau module ou un module factice (pour éviter l'introduction de poussière ou de salissures).
Pour plus d'informations, se référer à
6. Si nécessaire, installez l'appareil dans le rack.
7. Raccordez l'alimentation à l'appareil.
Section 3.10

Connexion de plusieurs appareils RS485

Chaque port RS485 peut communiquer avec plusieurs appareils RS485 en câblant ensemble des appareils en
séquence sur une simple paire torsadée avec des signaux d'émission et de réception sur les deux mêmes câbles
(semi-duplex). Pour une communication fiable et continue, veuillez suivre les consignes suivantes :
• Pour réduire au minimum les effets du bruit électrique ambiant, utilisez un câblage blindé.
• La bonne polarité doit être observée du début à la fin d'une seule séquence ou d'un seul anneau.
• Le nombre d'appareils câblés ne doit pas dépasser 32 et la distance totale doit être inférieure à 1 219 m (4 000
ft) à 100 kbit/s.
• Les bornes classiques doivent être connectées au câble commun à l'intérieur du blindage.
• Le blindage doit être connecté à la masse de la terre à un point unique pour éviter des courants de boucle.
• Les paires torsadées doivent être stoppées à chaque extrémité de la chaîne.
La figure ci-dessous montre le câblage RS485 recommandé.
Connexion de plusieurs appareils RS485
3. Vis
Section 3.9.2, « Retrait d'un module
Interfaces de communication
».
Chapitre 3
37
