RUGGEDCOM RX1501
Guide d'installation
2.
Insérez l'alimentation électrique dans l'emplacement vide. Lorsque l'appareil est sous tension, les DEL du
haut et du bas de l'alimentation électrique doivent être allumées en vert, indiquant que le courant est bien
reçu par l'appareil et alimente celui-ci.

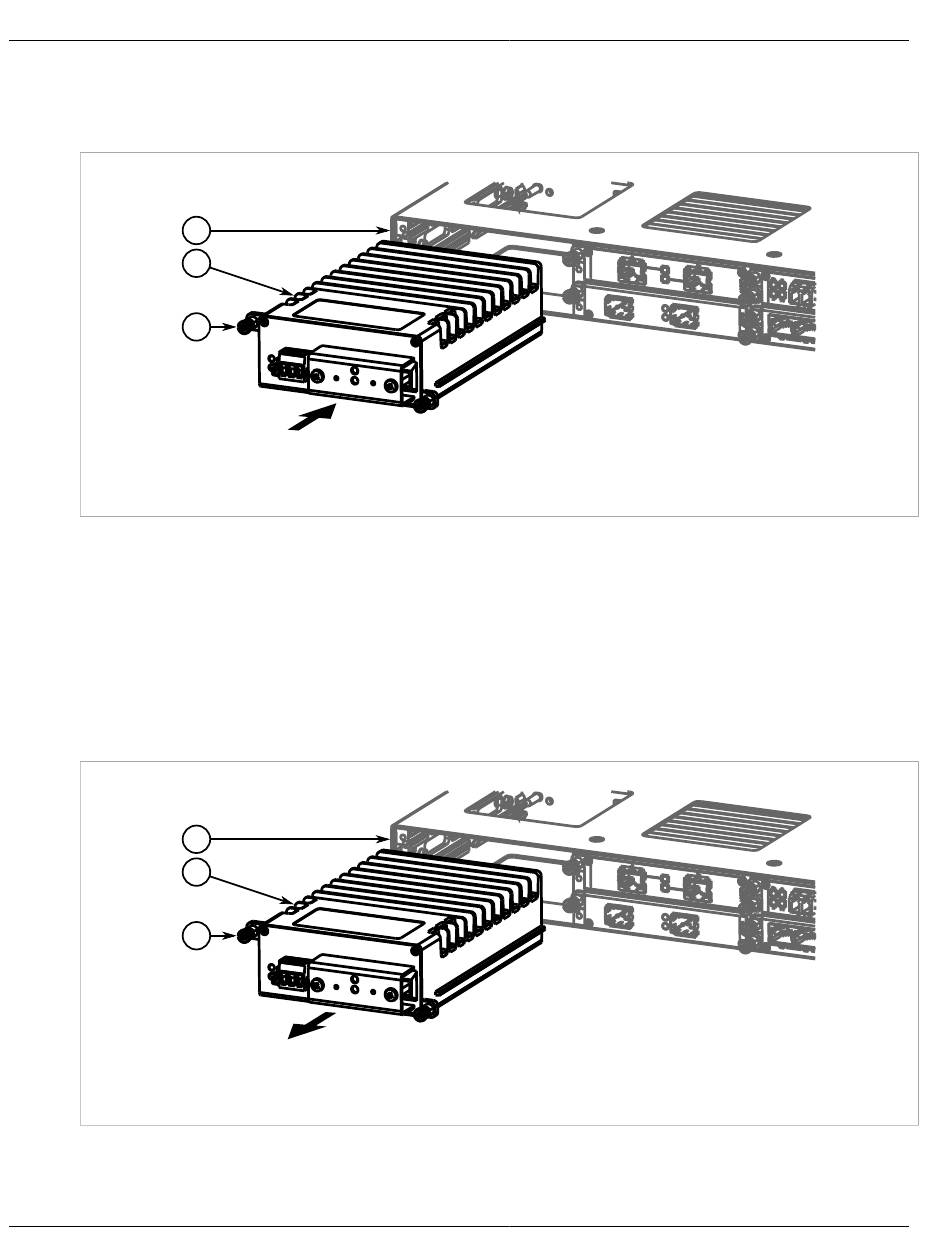

Figure 6: Installation d'une alimentation électrique
1. Châssis
2. Alimentation électrique
3.
Serrez à la main les vis pour fixer l'alimentation électrique.
Section 2.2.1.2
Retrait d'une alimentation électrique
Pour retirer une alimentation électrique, procédez comme suit :
1.
Retirez les vis de fixation de l'alimentation électrique.
2.
Tirez l'alimentation électrique du châssis.
Figure 7: Retrait d'une alimentation électrique
1. Châssis
2. Alimentation électrique
3.
Installez l'assemblage de module d'alimentation factice sur l'emplacement vide pour éviter l'introduction de
poussière ou de salissures.
Retrait d'une alimentation électrique
1
2
3
3. Vis
1
2
3
3. Vis
Chapitre 2
Installation de l'appareil
11
