Installation de l'appareil
2.5 Connexion de l'alimentation
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RSG2100. Une application usuelle de ce relais est le signalement d'une
alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations,
voir le "RUGGEDCOM ROS Manuel de configuration" pour le RUGGEDCOM RSG2100.

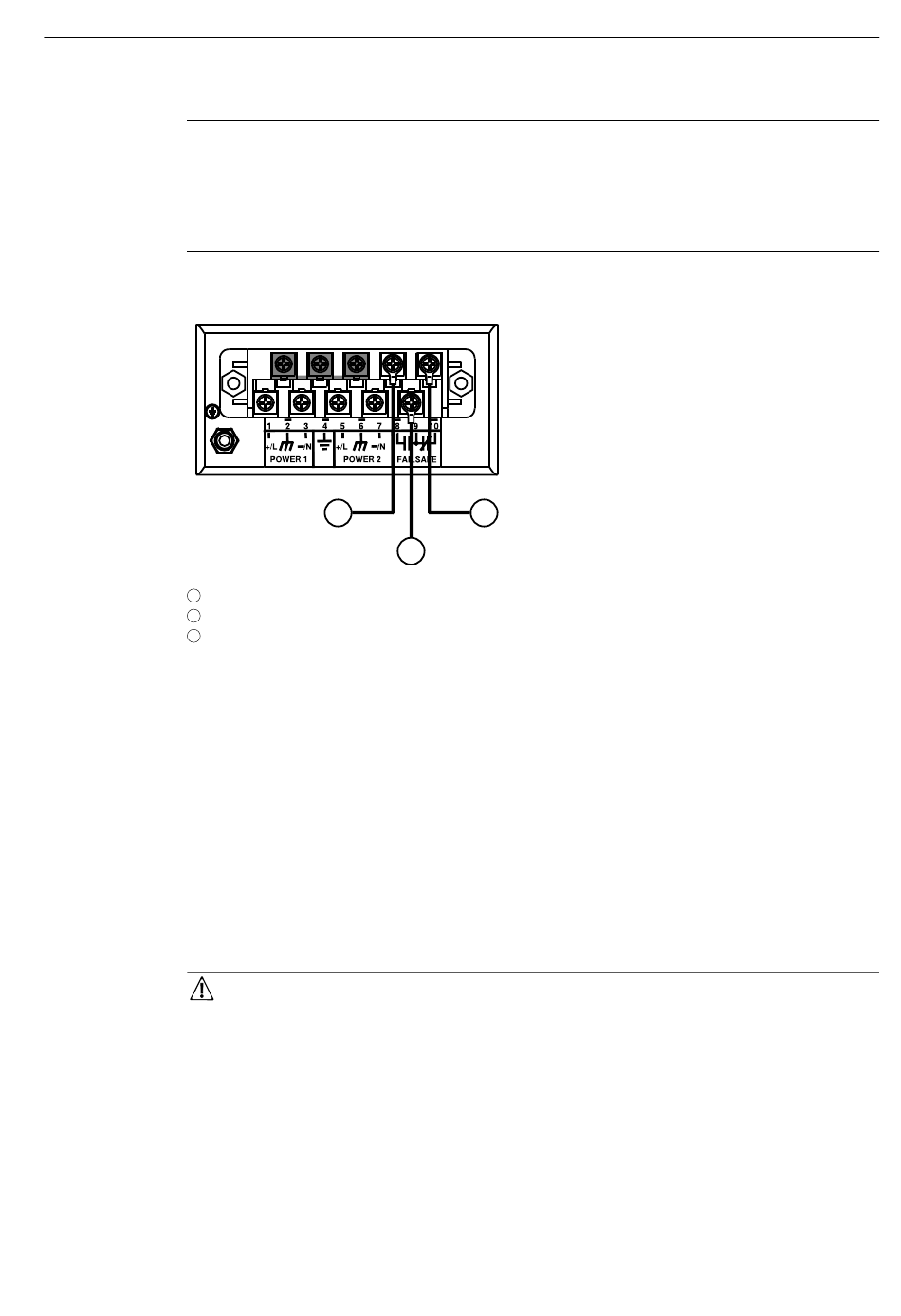

La figure ci-dessous montre comment connecter le relais correctement.
1
2
3
Figure 2.4
2.5
Connexion de l'alimentation
Le RUGGEDCOM RSG2100 prend en charge des alimentations électriques
redondantes uniques ou doubles CA et/ou CC.
Le RUGGEDCOM RSG2100 peut être équipé d'un bornier à vis ou enfichable qui
alimente en courant les deux alimentations électriques. Le bornier à vis se fixe
à l'aide de vis cruciformes et de plaques de compression qui permettent des
connexions avec fils nus ou des cosses à sertir. Utilisez des languettes annulaires de
taille 6 pour des connexions sûres et fiables en cas de chocs ou de vibrations sévères.
Risque d'électrocution – Risque de coupure de l'alimentation ou
d'endommagement de l'appareil.
Vérifiez que l'alimentation de l'appareil est dans la plage d'entrée spécifiée.
Une puissance d'entrée trop élevée peut entraîner l'endommagement de
l'alimentation. Une puissance d'entrée trop faible peut entraîner l'endommagement
de l'appareil. Pour plus d'informations sur la plage nominale d'entrée recommandée
14
1
Contact à fermeture
Neutre
Contact à ouverture
Câblage du relais d'alarme de sécurité
REMARQUE
3
2
RUGGEDCOM RSG2100
Manuel de l'appareil, 12/2023, C79000-G8977-1040-22
