Installation de l'appareil
2.5.1 Connexion d'une alimentation CA ou CC
3.
4.
5.
6.
7.
16
Utilisez ces vis avec les languettes annulaires de taille 6 pour fixer les fils au
bornier.
Remarque
Pour en savoir plus sur les options de câblage, voir "Exemples de
câblage" (Page 17).
Connectez le fil plus de la source d'alimentation à la borne plus/live (+/L) du
bornier.
1
3
8
4
5
6
7
Bornier à vis
1
Bornier enfichable
2
Cavalier
3
Borne positive/live (+/L)
4
Borne négative/neutre (-/N)
5
Borne de terre contre les surtensions
6
Borne de terre du châssis
7
Connexion à la terre du châssis
8

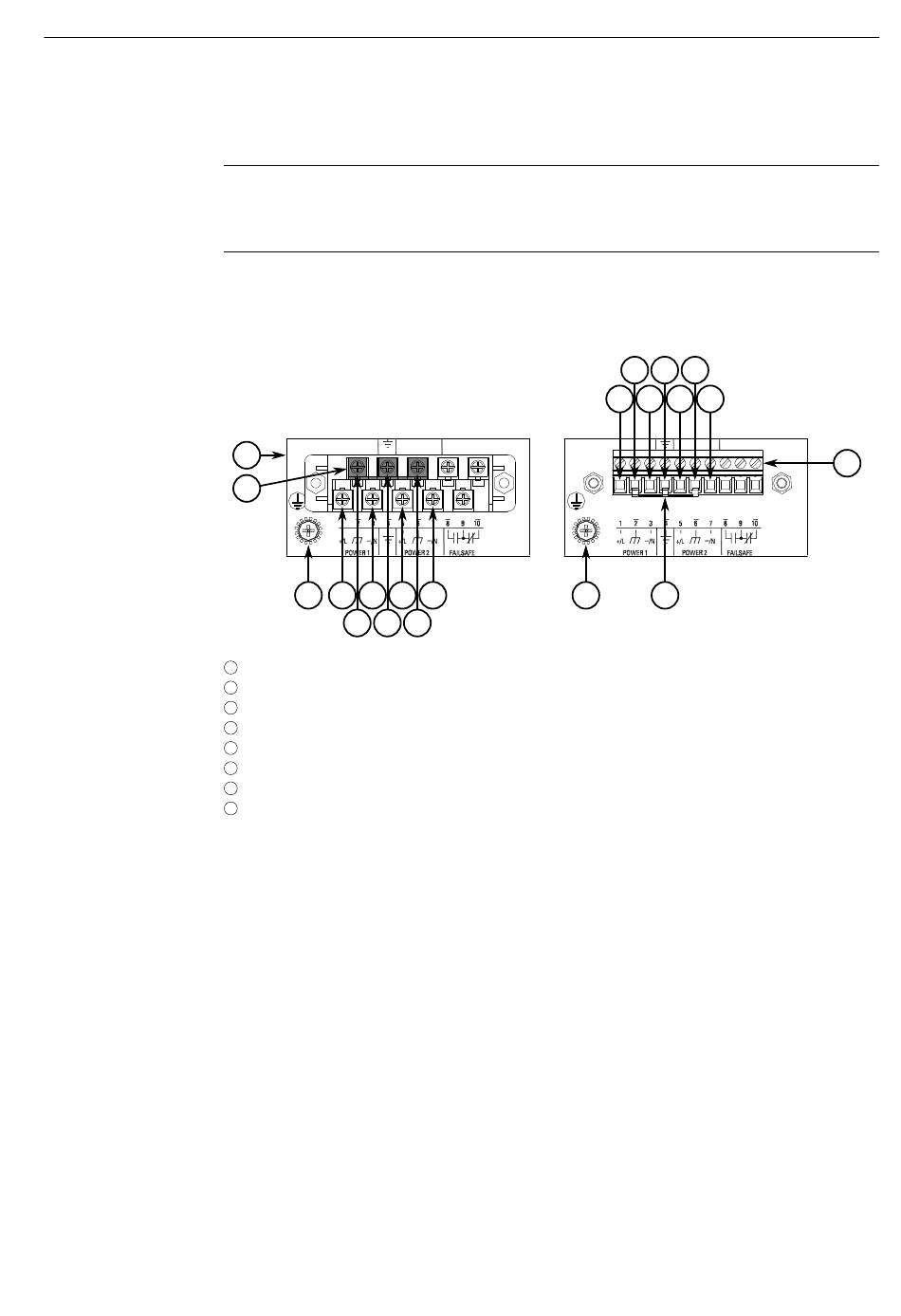

Figure 2.5
Câblage du bornier
Connectez le fil négatif de la source d'alimentation à la borne négative/neutre (-/
N) du bornier.
Installez le cavalier métallique fourni entre les bornes 2, 4 et 6 afin de connecter
les bornes de terre contre les surtensions à la borne de terre du boîtier. Les
bornes de terre contre les surtensions sont utilisées comme conducteurs de terre
pour tous les circuits de suppression de surtensions et de transitoires internes à
l'unité.
À l'aide d'une languette annulaire de taille 6 et d'une vis de taille 6-32,
connectez la borne de terre de la source d'alimentation à la connexion à la
masse du châssis de l'appareil. Assurez-vous que la vis est serrée à 1,7 N·m
(15 lbf·in).
4
5
6
6
7
6
4
5
4
5
8
3
