Installation
4
Accessoires pour l'installation
4.1.2 Accessoires disponibles
Pièces d'adaptation de la liaison vers le circuit intermédiaire
Depuis le module
MDP90A-0750-..
MDP90A-1100-..
MDA90A-1400-.. – MDA90A-1800-..
Câbles
Dénomination
Câble de bus système à 4 pôles, bus
®
système EtherCAT /SBus
56
Notice d'exploitation – MOVIDRIVE

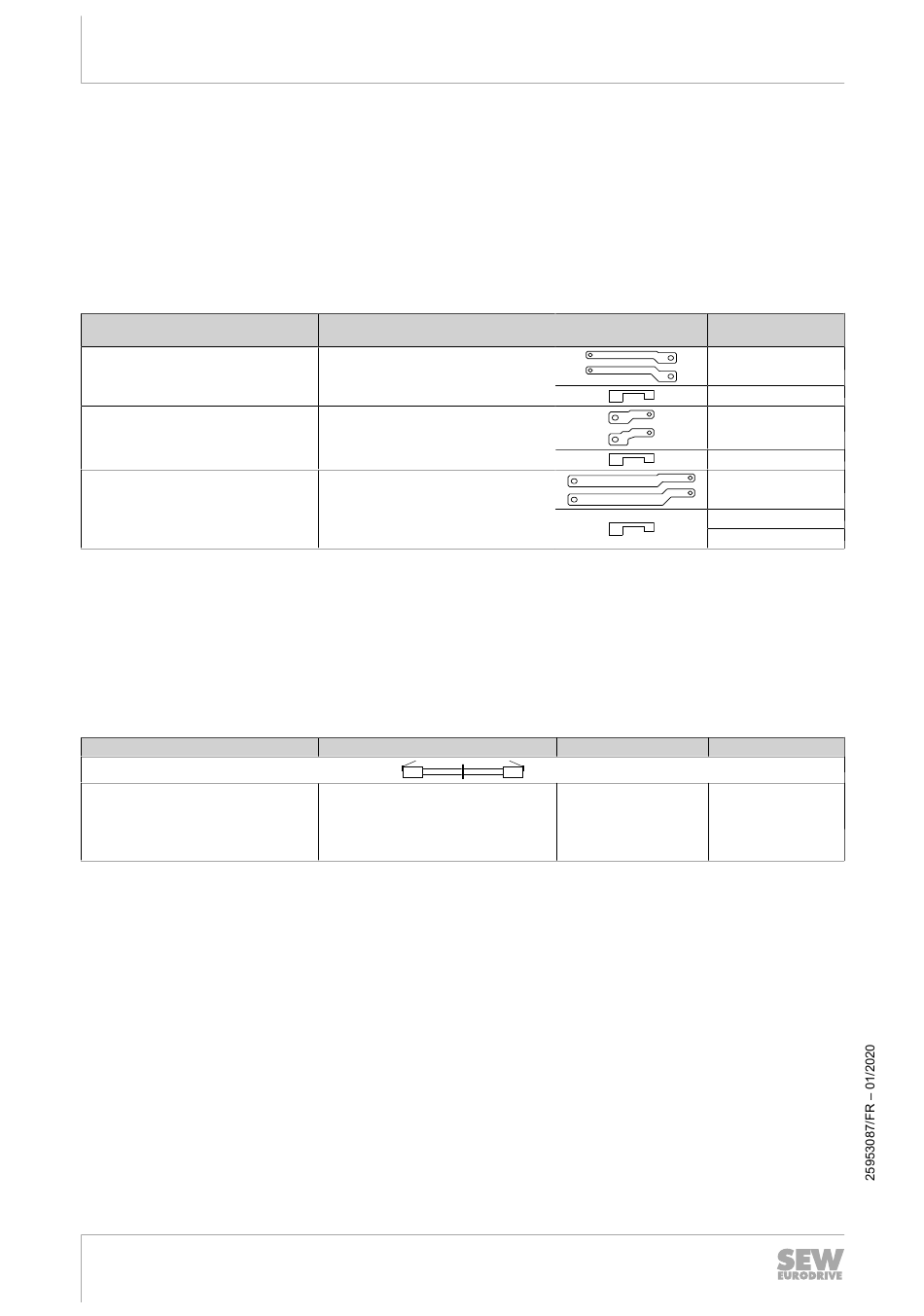

Pour construire un ensemble variateur, dans lequel des modules dotés de barrettes
de raccordement de circuit intermédiaire de différentes largeurs peuvent être intégrés,
utiliser des pièces d'adaptation au niveau des jonctions des barrettes larges à étroites
ou des barrettes étroites à larges. Ces pièces d'adaptation sont listées dans le tableau
suivant.
Les pièces d'adaptation sont fournies avec les caches d'obturation nécessaires.
Vers le module
MDA90A-1400-..
• MDA90A-0020-.. – MDA90A-1000-..
• MDD9.A-0020.. – MDD9.A-0080-..
• MDA90A-0020-.. – MDA90A-1000-..
• MDD9.A-0020.. – MDD9.A-0080-..
Le cache d'obturation 18181716 est fourni avec les pièces d'adaptation 28244052.
Le cache d'obturation 18151884 est fourni avec les pièces d'adaptation 28244079.
Les caches d'obturation 18151884 et 18183751 sont fournis avec les pièces
d'adaptation 28244060.
Les pièces d'adaptation ne font pas partie de la fourniture ; elles doivent être com-
mandées.
Longueur
• 0.75 m
• 1.5 m
• 3 m
PLUS
• 5 m
• 10 m
®
modular
Pièce d'adaptation / Référence
cache d'obturation
+ UZ
- UZ
+ UZ
- UZ
+ UZ
- UZ
Connecteur Référence
• 18167039
• 18179975
2 × RJ45 • 18167047
• 18179983
• 18179991
28244052
18181716
28244079
18151884
28244060
18151884
18183751
