Aperçu Du Système - Tormax Automatic TORMAX 2203 Instructions De Service

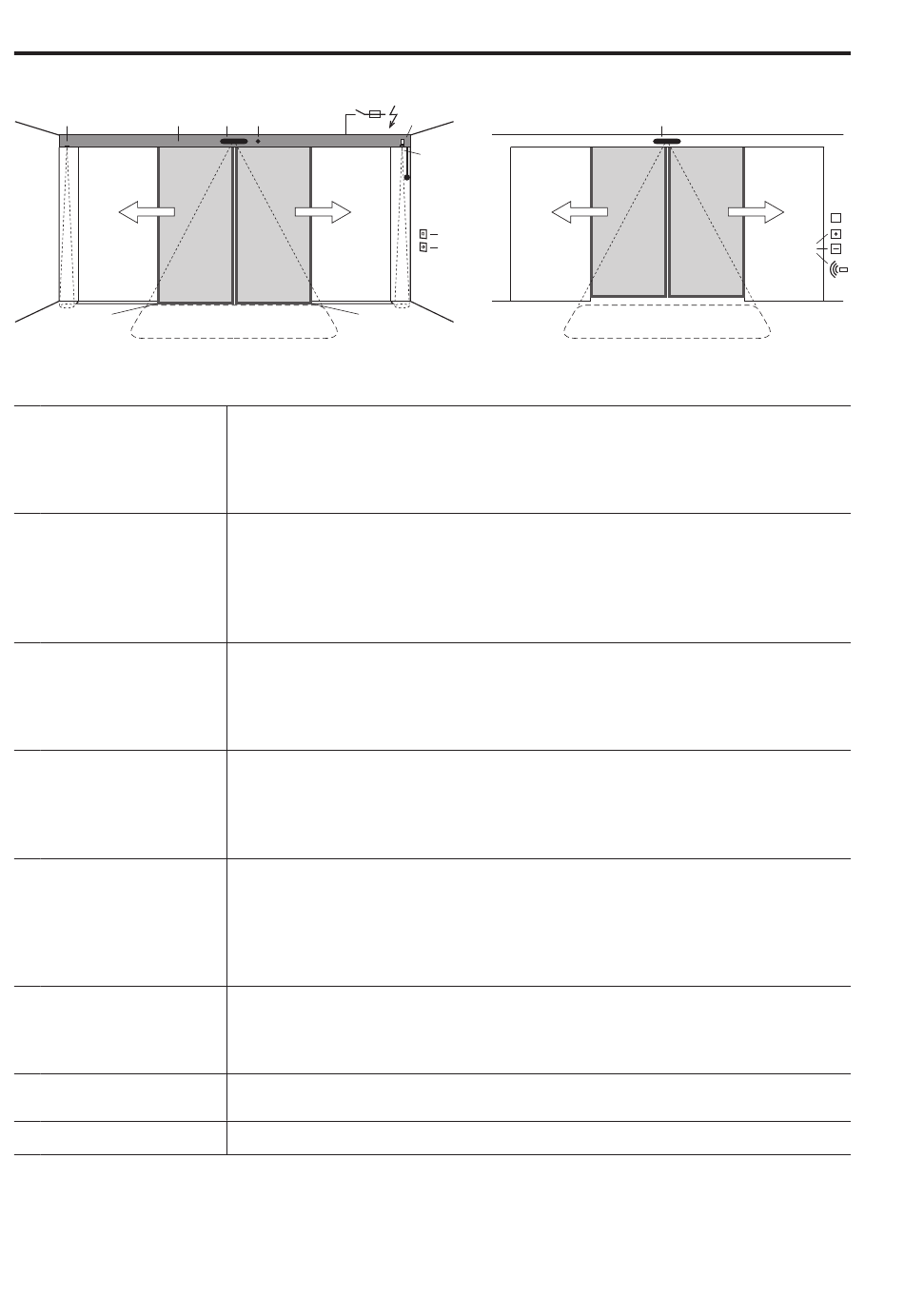

3 Aperçu du système
1
5c
3c
3d
3b NK
Côté de l'entraînement
1 Entraînement
2 Accessoires
3 Vantail de portes
4 Éléments
de commande
5 Détecteur
côté de
l'entraînement
6 Détecteur
côté opposé à
l'entraînemnt
7 Message de sortie
8 Basse energie
£ Selon l'équipement de l'installation
* Non proposé par le fabricant.
L'entreprise d'installation doit sélectionner et installer les composants appropriés conformément à la norme
de produit EN16005.
8
Instructions de service TORMAX 2203 T-1929 f
2a
5a 2b
3a 3a 3c
3d
HK NK 3b
Habillage
Unité moteur
Système de commande MCU42 avec système de surveillance, Limitation de
force et diagnostic permanent
Système de guidage avec rail de guidage absorbant les bruits
a) £ Interrupteur du réseau *
b) £ Verrouillage avec
c) £ Fonctionnement manuel intérieure £ dans l'habillage £ sur le mur
d) £ Fonctionnement manuel extérieur
£ Alimentation de secours par la batterie
£ Ouverture d'urgence mécanique
a) Vantail coulissant avec bord de fermeture principal (HK) et bord de fermeture
latéral (NK)
b) Guidage au sol vantail coulissant *
c) £ Partie latérale *
d) £ Vantail de protection pour la sécurisation du bord de fermeture latéral *
a) £ Panneau de contrôle USIN-7 avec 6 modes d'opération et affichage des
dérangements
b) £ Sélecteur du mode d'opération à 3 positions
c) £ Verrou pour le panneau de contrôle
£ Mode d'opération télécommandé
a) avec déclenchement automatique
£ Détecteur combiné (activation/sécurisation) £ Bouton-poussoir *
£ Radar avec / sans détection de direction *
£ Détecteur de mouvement IR *
c) £ Détecteur de présence *:
Sécurisation du bord de fermeture latéral (NK)
a) avec déclenchement automatique
£ Détecteur combiné (activation/sécurisation) £ Interrupteur à clé *
£ Radar avec / sans détection de direction *
£ Détecteur de mouvement IR *
£ Sonnette / Gong * £ Lumière / Ventilation *
£ Message d'état de la porte 1
£ Oui £ Non
4b
5c
2c
4a
4c
Côté opposé à l'entraînement
£ Message d'état de la porte 2
6a
b) avec déclenchement manuel
£ Bouton poussoir sans contact *
b) avec déclenchement manuel
£ Lecteur de cartes *
£ Télécommande *
2d
6b
T1929_2f
