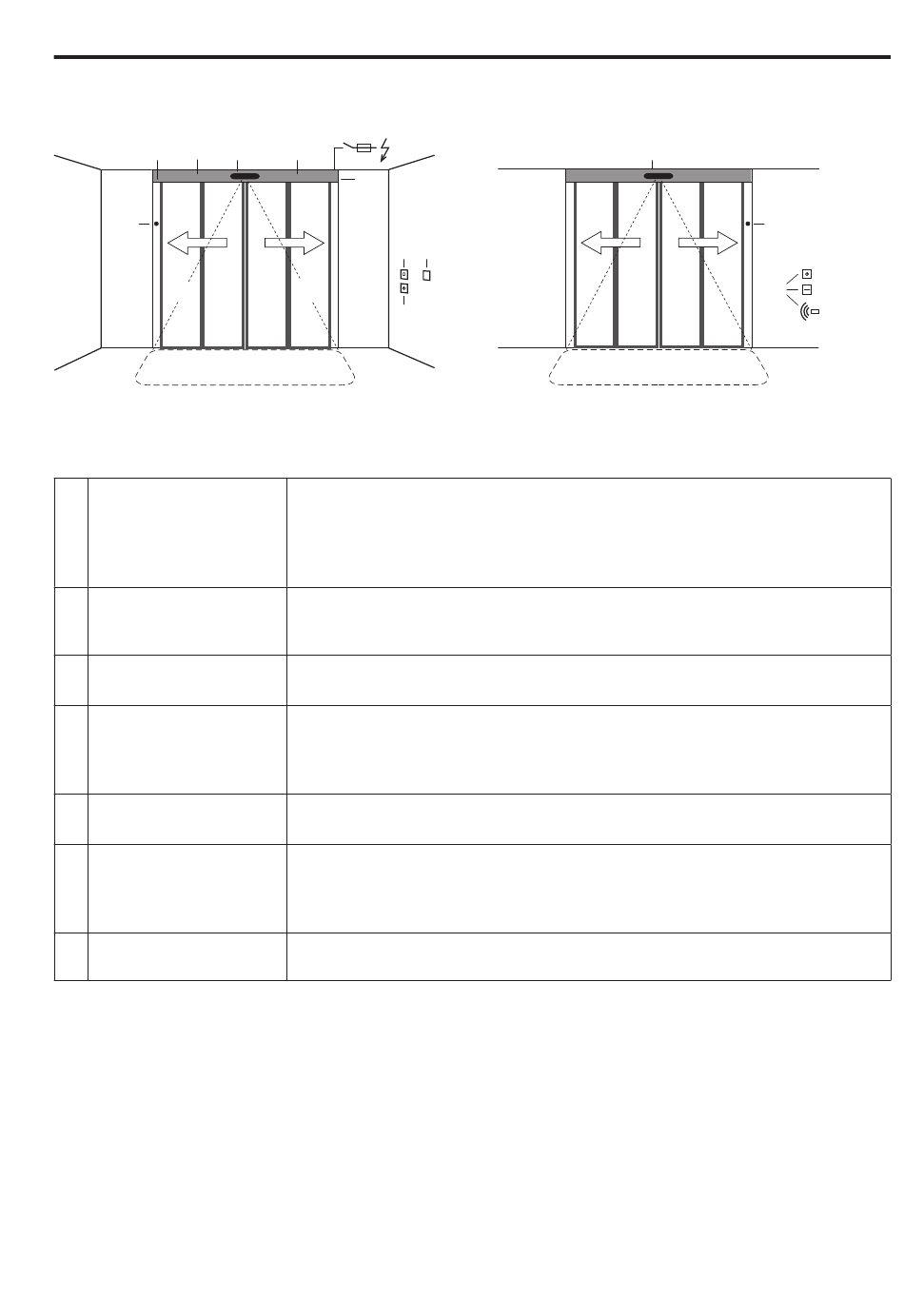

Aperçu du système
Système de porte pliante pour applications intérieures et extérieures.
5c
1
2b
3
3
NK
Côté de l'entraînement
1
Entraînement
2
Accessoires
entraînement
3
Vantaux
de portes
4
Éléments
de commande
5
Détecteur côté de
l'entraînement
6
Détecteur côté
opposé de l'entraî-
nement
7
Message de sortie
£ Selon l'équipement de l'installation
* Non proposé par le fabricant.
L'entreprise d'installation doit sélectionner et installer les composants appropriés conformément à la
norme de produit EN16005.
2a
5a
4d
4b
4a
3
3
4c
HK
NK
Habillage
Unité moteur (moteur primaire et moteur supplémentaire)
Système de commande MCU32 avec système de surveillance, limitation de
force et diagnostic permanent
Système de guidage avec rail de guidage absorbant les bruits
Verrouillage avec
a) £ Fonctionnement manuel intérieure
Alimentation de secours par la batterie
a) Vantail coulissant avec bord de fermeture principal (HK) et bord de fer-
meture latéral (NK)
a) Panneau de contrôle iMotion avec 6 modes d'opération et affichage des
dérangements
£ Interrupteur à clé FRW ou
£ Bouton poussoir à clé FRW
a) Radar FRW avec reconnaissance de direction, redonsant
b) £ Détecteur de présence * : Sécurisation du bord de fermeture latéral
a) avec déclenchement automatique
£ Détecteur combiné (activation, sécurité)
£ Sonnette / Gong * £ Lumière / Ventilation * £ Porte verrouillée
£ Etat de la porte ..................
5b
Côté opposé à l'entraînement
6a
2c
6b
b) avec déclenchement manuel
£ Interrupteur à clé *
£ Lecteur de cartes *
£ Télécommande *
Instructions de service T-1905 f
