Fonctionnement de l'installation

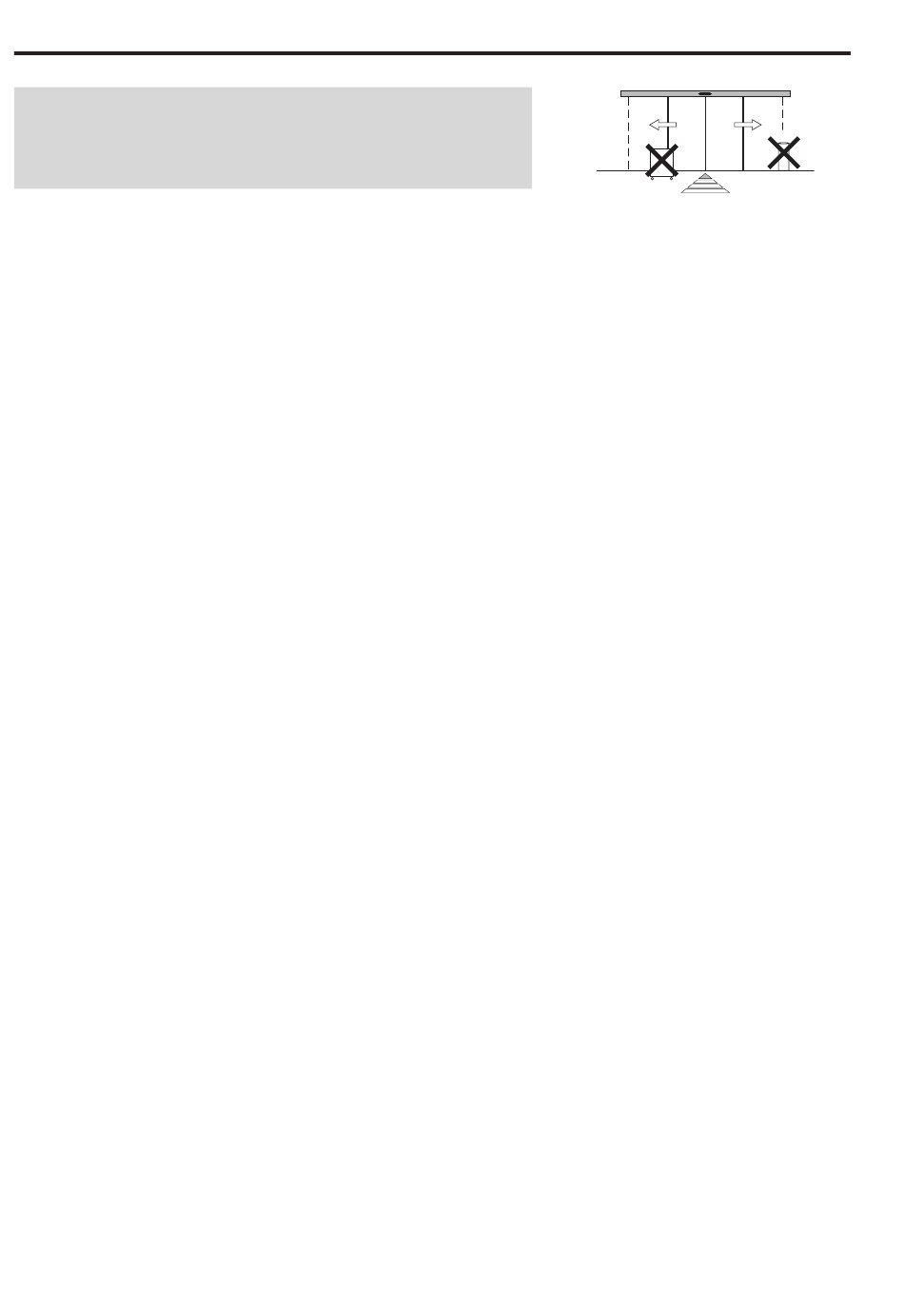

L'exploitant de l'installation est responsable de l'accessibili-
té de la porte coulissante automatique à tout moment. Il faut
veiller en particulier à ce que la trajectoire des vantaux
coulissant ne soit pas bloquée par des objets.
4.1 Fonctionnement automatique de la porte avec des détecteurs
En fonctionnement automatique (mode d'opération AUTOMAT), la porte s'ouvre automatiquement des
deux côtés par des détecteurs à l'approche d'une personne.
Un interrupteur à clé u ou un lecteur de cartes u permet habituellement l'accès de l'extérieur en mode
d'opération SORTIE ou HORS. La porte se déverrouille, s'ouvre et se ferme à nouveau dès que les
détecteurs ne sont plus activés après un temps d'ouverture réglé séparément. Les détecteurs pour
l'ouverture de la porte et le maintien ouvert de la porte sont placés et réglés de sorte que la porte s'ouvre
à temps et qu'elle reste ouverte tant qu'une personne se trouve dans la trajectoire des vantaux de portes.
Ce n'est qu'après un temps de présence de 30 s min. que la porte peut tout de même se fermer.
4.2 Régulation du traffic
Le passage peut être bloqué au choix dans une direction (mode d'opération SORTIE) ou entièrement
(mode d'opération HORS). Pour la protection contre les influences climatiques (vent / froid / chaleur) la
porte peut fonctionner avec une largeur d'ouverture réduite en mode d'opération AUTOMAT 2, qui
correspond au moins à la largeur de passage requise.
4.3 Surveillance automatique du système
La commande surveille les détecteurs de sécurité par des tests actifs par cycles. De plus, la commande
effectue constamment des tests de systèmes internes. En cas de panne d'une pièce importante pour
la sécurité, l'installation passe automatiquement dans un état de sécurité. Le numéro de dérangement
est affiché par le panneau de contrôle. Pour plus d'informations, voir le chapitre 6.
4.4 Installation avec mode haute énergie
Les détecteurs de sécurité empêchent qu'une personne qui se trouve dans la zone de déplacement
du vantail de porte soit percutée. Lorsqu'un détecteur de sécurité est défectueux, l'installation est
commutée en mode de sécurité. Elle peut uniquement encore être ouverte manuellement.
4.5 Installations avec mode faible énergie
La vitesse de fermeture réduite réglée par le monteur, qui est adaptée au poids de la porte, combinée
avec une force de < 150 N, empêche un choc trop puissant d'un vantail coulissant sur une personne.
L'obstacle est de plus détecté par la commande et une inversion automatique de la porte est activée.
4.6 Verrou électromécanique/frein de maintien 
L'installation peut être verrouillée en position fermée par un verrou électromagnétique u ou maintenue
fermée par un frein de maintien u, en mode d'opération HORS et au choix également dans d'autres
modes d'opération (par ex. SORTIE). Le verrou est surveillé. Une panne éventuelle du fonctionnement
du verrou peut ainsi être affichée immédiatement sur le panneau de contrôle. Vous trouverez des détails
au chapitre 6. Le verrou peut être actionné directement par la commande manuelle en cas de panne
de courant.
