Pivotement (Inclinaison) Du Plateau De Coupe Avant Vers Le Bas; Réglage De L'inclinaison Du Plateau De Coupe; Mesure De L'inclinaison Du Plateau De Coupe; Réglage De L'inclinaison Du Plateau De Coupe Avant - Toro Groundsmaster 5900 Manuel De L'utilisateur

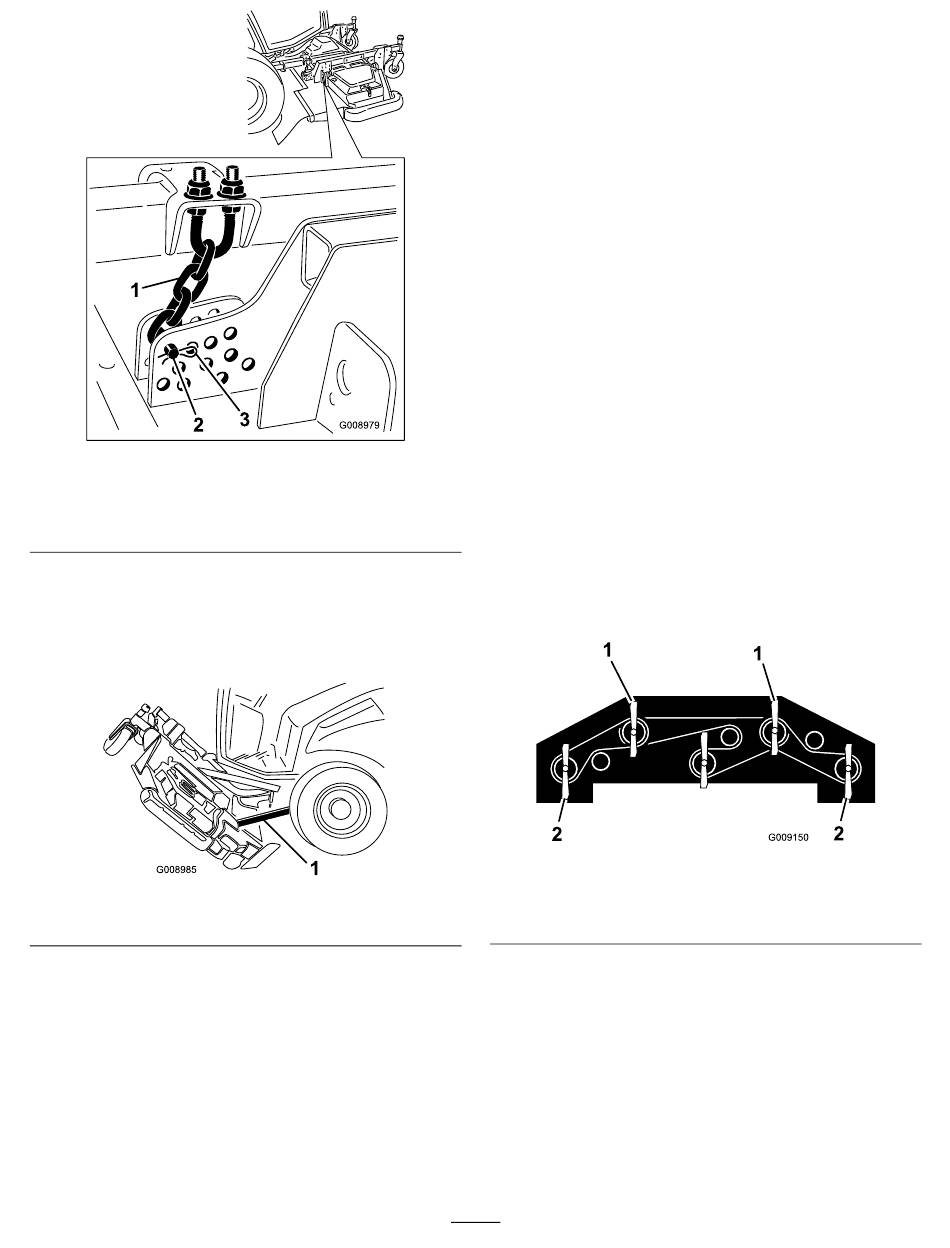

Figure 91
1. Chaîne de hauteur de
coupe
2. Axe de chape
5. Démarrez le moteur, élevez lentement le plateau de
coupe avant, coupez le moteur et enlevez la clé de
contact.
6. Placez une cale en bois entre l'arrière du plateau et la
machine (Figure 92).
Figure 92
1. Cale de bois
Pivotement (inclinaison) du
plateau de coupe avant vers
le bas
1. Demandez à une autre personne de maintenir l'avant
du plateau de coupe et enlevez la cale en bois.
2. Asseyez-vous sur le siège, mettez le moteur en marche
et abaissez le plateau de coupe jusqu'à ce qu'il soit juste
au-dessus du sol.
3. Goupille fendue
3. Fixez les chaînes de hauteur de coupe à l'arrière du
plateau.
4. Connectez l'ensemble amortisseur et fixez-le avec le
clip de retenue.
Réglage de l'inclinaison du
plateau de coupe
Mesure de l'inclinaison du plateau de
coupe
L'inclinaison du plateau de coupe est la différence qui existe
entre la hauteur de coupe à l'avant et à l'arrière du plan de la
lame. Réglez l'inclinaison de la lame à 7,5 mm ; c'est-à-dire que
l'arrière de la lame doit être plus élevé que l'avant de 7,5 mm.
1. Posez la machine au sol sur une surface plane et
horizontale.
2. Réglez le plateau de coupe à la hauteur voulue.
3. Vérifiez que les ailettes sont au même niveau que le
plateau avant et que le plateau avant est de niveau
transversalement.
Réglage de l'inclinaison du plateau de
coupe avant
1. Tournez les 2 lames avant extérieures et les lames des
ailettes pour les pointer vers l'avant
1. Utilisez une de ces lames
pour mesurer la hauteur
de la lame avant.
2. A l'aide d'une courte règle, mesurez l'écartement entre
le sol et la pointe avant de la lame avant, et notez cette
dimension.
3. Mesurez la distance entre le sol et la pointe arrière de la
lame de l'ailette, et notez cette dimension.
4. L'inclinaison est égale à la différence entre les valeurs
mesurées à l'avant et à l'arrière.
5. Desserrez les écrous de blocage en haut ou en bas de
l'étrier fileté de la chaîne de hauteur de coupe
94).
64
(Figure 93).
Figure 93
2. Utilisez une de ces lames
pour mesurer la hauteur
de la lame arrière.
(Figure
