Boîtier du stator

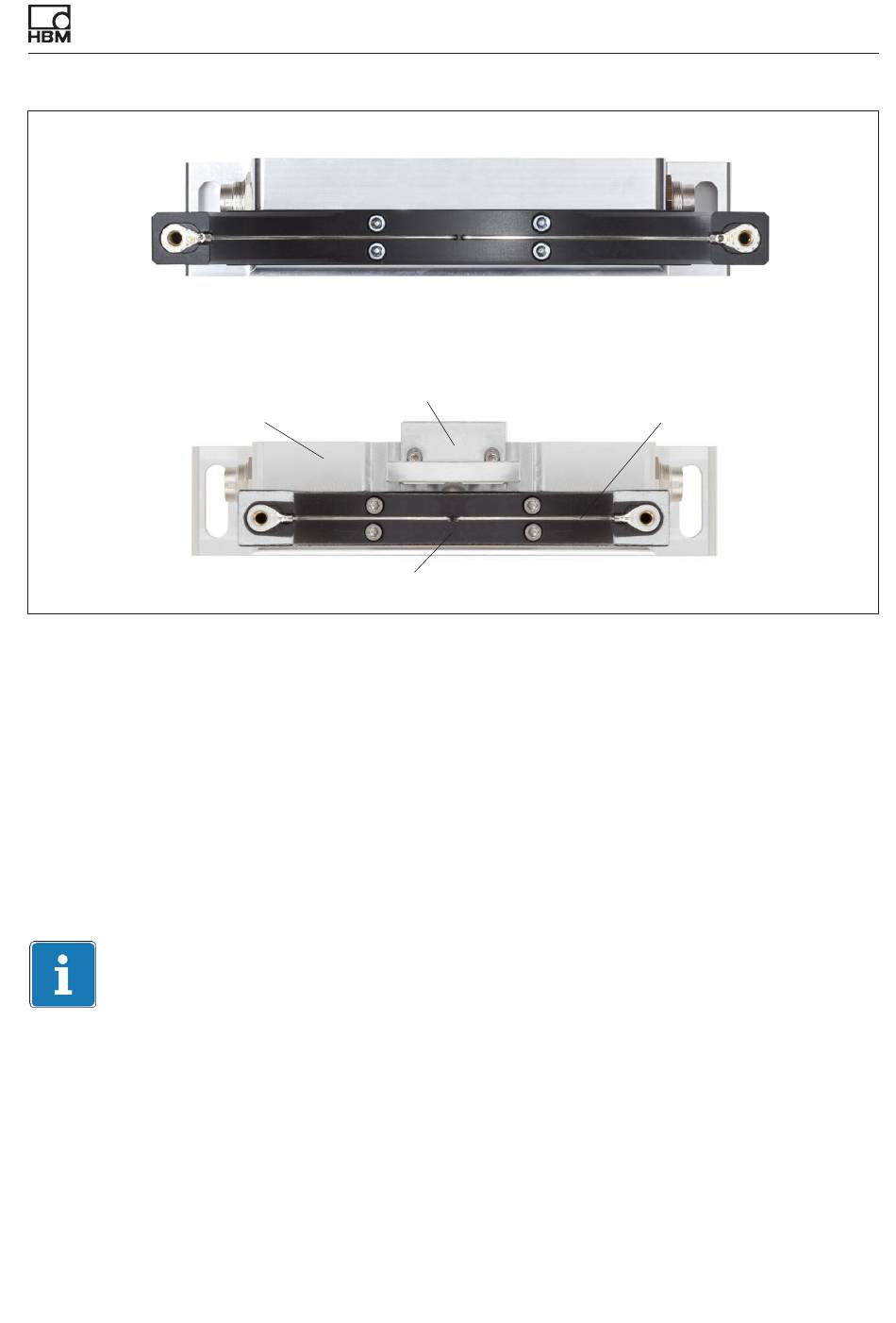

Fig. 5.3
Boîtier du stator et segment d'antenne inférieur avec fil d'antenne
1. Desserrer, puis retirer les vis (M5) du segment d'antenne supérieur.
Des rondelles éventail sont installées entre les segments d'antenne : veiller
à ne pas les égarer.
2. Installer le boîtier du stator dans la ligne d'arbres, sur une plaque support
adéquate permettant de disposer de suffisamment d'espace
horizontalement et verticalement pour l'installation de celui‐ci. Il ne faut pas
encore serrer les vis à fond.
Conseil
Si le couplemètre dispose d'un capteur pour l'impulsion de référence, ne
monter le segment d'antenne supérieur qu'après l'étape 5.
3. Remonter maintenant le segment d'antenne supérieur déposé au point 1
sur le segment d'antenne inférieur à l'aide de deux vis à six pans creux.
Veiller à reposer les deux rondelles éventail entre les segments d'antenne
(elles assurent une résistance de contact déterminée) !
T40B
T40B sans système de mesure de vitesse de rotation
T40B avec système de mesure de vitesse de rotation
Tête de capteur pour la mesure de
vitesse de rotation
Segment d'antenne inférieur
A03960_16_F00_00 HBM: public
Montage mécanique
Fil d'antenne
25
