3. INSTALLATION

Remarque: Le système doit être installé conformément au
Chapitre 2 du Code National des Avertisseurs d'Incendie,
ANSI/NFPA 72.
3.1 Déballer l'équipement
Ouvrez le carton et vérifiez que toutes les pièces y sont bien
présentes. Si l'une
immédiatement votre revendeur ou votre fournisseur.
3.2 Alimentation
électricité
Mettez le PowerMaxPro sous tension en suivant les
indications de la figure 3.6 dans le cas d'une alimentation
interne ou celles de la figure 3.7 dans le cas d'une
alimentation externe. Ou bien, vous pouvez brancher le
système au bloc piles comme l'indique la figure 3.8.
Ignorez tous les messages «d'alerte» se rapportant à
l'absence de batterie ou à l'absence de connexion par ligne
téléphonique.
Pour la conformité de la sécurité en Europe:
a. Le modèle doit être installé selon le code électrique
local.
b. Le disjoncteur doit être facilement accessible.
c. Le classement du disjoncteur externe est 16A ou moins.
d. Les câbles d'électricité pour la connexion doit avoir un
diamètre total de 13mm et 16mm conduit.
Veuillez vous reporter au "Branchement du câble électrique
de l'embase" dans Figure 3.1f.
1
Retirer
les vis
D-304575 PowerMaxPro Guide d'installation
d'elles manque, contactez
de l'unité
Séparez
l'embase
du couvercle
2
4
Percez 4 trous et insérez les cheville

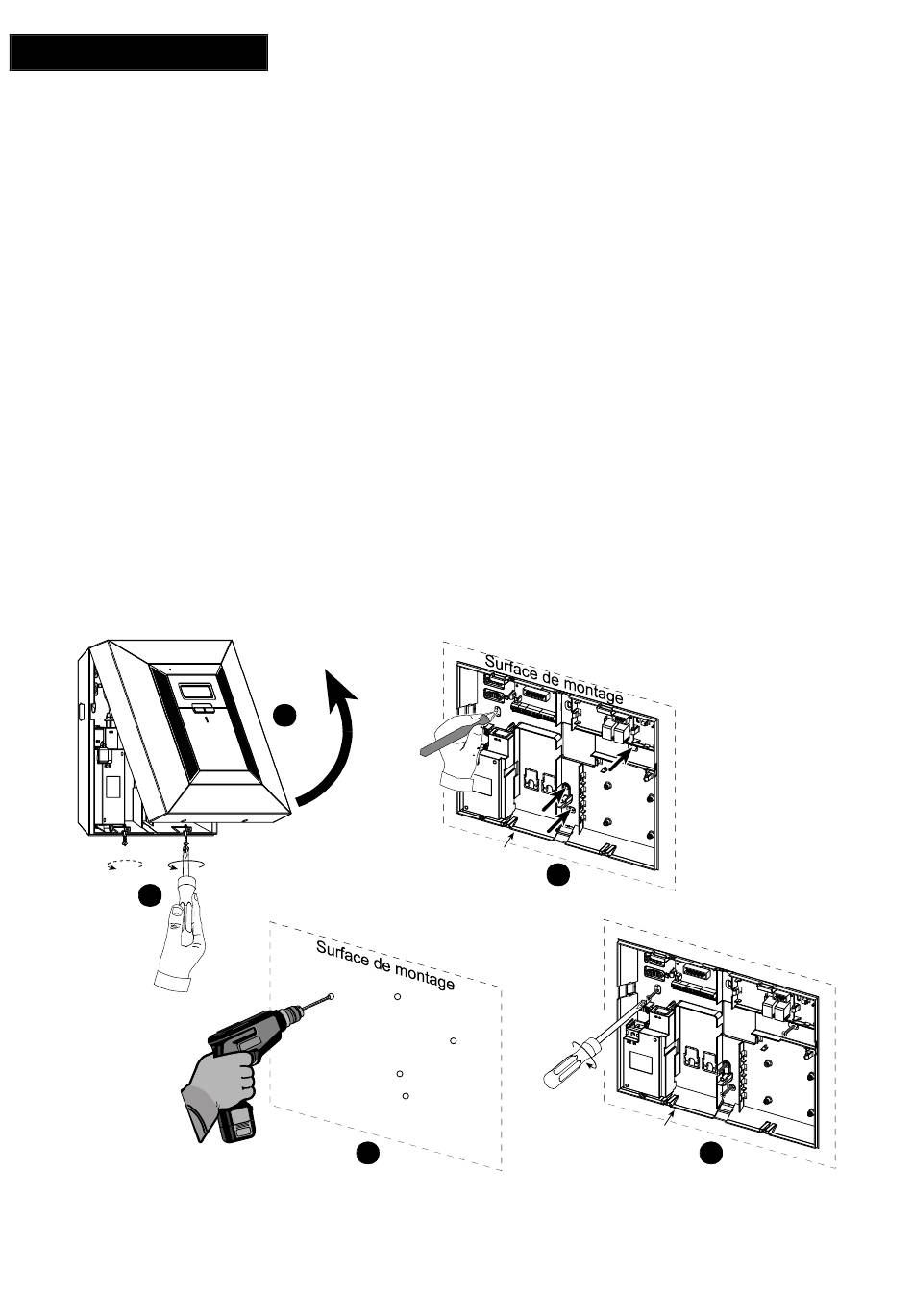

Figure 3.1 – Montage de l'unité arrière
3.3 Planification
programmation
Mieux vaut prendre la précaution d'établir à l'avance un plan
d'installation – utilisez pour cela les tableaux fournis en
annexes A et B à la fin de ce manuel, de manière à noter
l'emplacement prévu pour chaque détecteur, le support et la
fonction de chaque transmetteur ainsi que le plan de
en
contrôle des appareils X-10.
Rassemblez tous les émetteurs et détecteurs utilisés dans
le système et marquez chacun d'eux en fonction de votre
plan de déploiement.
A présent, programmez le système comme indiqué dans
la section programmation.

3.4 Montage

Outils exigés: Tournevis de marque Philips #2.
La procédure de montage de la centrale PowerMaxPro est
illustrée dans les figures 3.1 - 3.1k.
Utilisez l'adhésif fourni comme moyen de plombage (Figure
3.1l de la centrale. En cas d'ouverture non autorisée,
l'adhésif va laisser des traces de fraude.
3.5 Câblage et montage de l'embase
Outils exigés: cutter et tournevis pour vis à fente – lame 3
mm.
Le schéma de câblage de la centrale PowerMaxPro est
illustré dans les figures 3.2 et 3.3.
Placez le bloc des bornes de connexion sur la carte
d'extension située sur le côté supérieur gauche de l'embase
et réalisez les connexions requises.
Embase
3
Positionnez l'embase à l'endroit souhaité pour le
montage et marquez 5 points de perçage sur la surface
de montage.
du système
Embase
5
Fixez l'embase à l'aide de 5 vis
&
5
