Manuel d'utilisation
Sonde de chlorure : modèle ISECI18101 ou ISECI18103
Consignes de sécurité
Etiquettes de mise en garde
En Europe, depuis le 12 août 2005, les appareils électriques comportant ce symbole ne doivent pas être jetés avec
les autres déchets. Conformément à la réglementation nationale et européenne (Directive 2002/96/CE), les
appareils électriques doivent désormais être, à la fin de leur service, renvoyés par les utilisateurs au fabricant, qui
se chargera de les éliminer à ses frais.
Remarque : Pour le retour à des fins de recyclage, veuillez contacter le fabricant ou le fournisseur d'équipement pour obtenir les
instructions sur la façon de renvoyer l'équipement usagé, les accessoires électriques fournis par le fabricant, et tous les articles
auxiliaires pour une mise au rebut appropriée.
Caractéristiques
Caractéristiques
Type de sonde
Plage de mesures
Plage de pH de l'échantillon
Région linéaire
Pente
Plage de températures de fonctionnement
Plage de températures de stockage
Jonction
Type de référence
Solution de remplissage
Temps de stabilisation dans la région linéaire
Volume minimum d'échantillon
Profondeur d'immersion minimale
Dimensions
Branchement du câble
Présentation du produit
Lisez toutes les étiquettes et tous les repères apposés sur l'instrument. Des personnes
peuvent se blesser et le matériel peut être endommagé si ces instructions ne sont pas
respectées. Un symbole sur l'appareil renvoie à une instruction de mise en garde dans le
manuel.
Remarque : Les caractéristiques techniques peuvent être modifiées sans préavis.
Détails
Sonde combinée numérique avec jonction de référence sans remplissage et
capteur de température intégré
0,1 mg/l (3 x 10
pH 1 à 12
7 mg/l à 35 500 mg/l
58 mV/décade (90 à 110 % à 25 °C (77 °F) en plage linéaire selon la valeur
théorique de Nernst)
5 à 50 °C (41 à 122 °F)
5 à 35 °C (41 à 95 °F)
Double jonction (broche poreuse en céramique et anneaux poreux en
Teflon
Ag/AgCl
Gel driTEK (non remplissable)
< 60 secondes (selon l'application)
25 ml
25,4 mm (1 in.)
Diamètre : 12 mm (0,47 po)
Longueur : 175 mm (6.89 po)
Longueur de câble : 1 ou 3 m (3,28 ou 9,84 ft)
Sortie numérique M12 et connecteur compatibles avec appareils de
mesure HQd

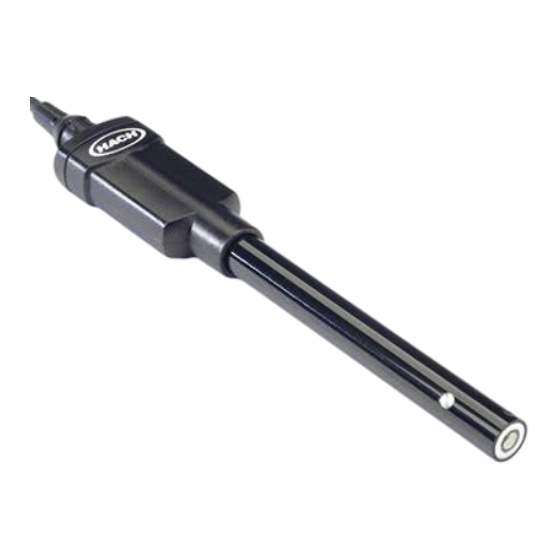

La sonde ISECl18101 ou ISECl18103 est une sonde combinée de chlorure avec un
capteur de température intégré
-6
M) à 35 500 mg/l (1 M) de chlorure
®
)
(Figure
1). La sonde est proposée avec un câble de
DOC022.91.80030
1
Publicité
Table des Matières
Manuels Connexes pour Hach ISECI18101
Sommaire des Matières pour Hach ISECI18101
- Page 1 Manuel d'utilisation DOC022.91.80030 Sonde de chlorure : modèle ISECI18101 ou ISECI18103 Consignes de sécurité Etiquettes de mise en garde Lisez toutes les étiquettes et tous les repères apposés sur l’instrument. Des personnes peuvent se blesser et le matériel peut être endommagé si ces instructions ne sont pas respectées.
-
Page 2: Préparation À L'utilisation
1 ou 3 m (3,28 ou 9,84 ft) et destinée à un usage en laboratoire. Elle permet de mesurer la concentration de chlorure dans des échantillons d'eau. Figure 1 Vue d'ensemble de la sonde 1 Capuchon de protection du capteur 3 Elément capteur 2 Jonction de référence 4 Câble de 1 ou 3 m (3,28 ou 9,84 ft) -
Page 3: Procédure D'étalonnage
• Sélectionnez Sauter pour omettre une valeur étalon dans le programme d'étalonnage. L'écran n'indique pas Sauter tant que le nombre minimal de valeurs étalons n'est pas atteint. • Commencez par la concentration la plus faible lors de l'étalonnage. Ceci réduit la contamination par effet de report, de manière à... -
Page 4: Méthode Directe De Mesure
11. Appuyez sur Enregistrer pour accepter l'étalonnage et revenir en mode de mesure. Méthode directe de mesure Avant la mesure : La sonde doit avoir un horodatage de durée de vie correct. Réglez la date et l'heure sur l'appareil avant de brancher la sonde. -
Page 5: Mesures De Bas Niveau
1. Branchez la 2. Préparez au 3. Rincez la 4. Ajoutez un 5. Placez le sonde sur moins 25 ml sonde avec de agitateur et placez bécher sur un l'appareil. d'échantillon(s) l'eau la sonde dans agitateur Assurez-vous que dans des béchers déminéralisée. -
Page 6: Analyse D'un Étalon De Contrôle
1. Dissolvez le contenu d'une dose liquide ISA (ionic strength adjustment, régulation de la force ionique) dans 50 ml d'eau déminéralisée. 2. Ajoutez 5 ml de cette solution par 25 ml d'étalon ou d'échantillon utilisé. Remarque : La régulation de la force ionique ne peut être ignorée que si les conditions suivantes sont réunies : •... -
Page 7: Utilisation Avancée
Remarque : Le contrôle d'accès doit être désactivé ou un mot de passe valide doit être saisi pour que les modifications de la méthode d'étalon de contrôle soient possibles. 1. Appuyez sur . Le menu Full Access Options (Option d'accès intégral) s'affiche. 2. -
Page 8: Modification Des Options De Mesure
Modification des options de mesure Les méthodes sont des groupes de paramètres définis en usine ou par l'utilisateur relatifs aux applications spécifiques. Si l'appareil est réglé sur une méthode définie en usine, alors que l'option Modify Current Settings (Modifier les paramètres actuels) est activée, un message vous invite à... -
Page 9: Modification Des Options De L'étalon De Contrôle
4. Sélectionnez Calibration Options (Options d'étalonnage) et mettez à jour les paramètres : Options Descriptions Std Set (Ens. Détermine les ensembles étalons à température compensée utilisés étalon) pour l'étalonnage : • 100, 1 000 ou 12 500 mg/l • 100 ou 1 000 mg/l Les valeurs de l'ensemble étalon s'affichent dans l'écran Calibration Options (Options d'étalonnage). -
Page 10: Nettoyage De La Sonde
1. Vérifiez qu'une sonde est reliée à l'appareil de mesure. 2. Appuyez sur et sélectionnez ISECl181 Settings (Paramètres ISECl181). 3. Sélectionnez Modify Current Settings (Modifier les paramètres actuels). 4. Sélectionnez Check Standards Options (Options des étalons de contrôle) et mettez à jour les paramètres : Options Descriptions... - Page 11 1. Rincez la sonde avec de l'eau déminéralisée. Séchez avec un chiffon non pelucheux. 2. Si des contaminants durs sont fixés à la sonde, frottez l'extrémité de la sonde avec un chiffon doux ou un coton-tige pour les éliminer. 3. Faites tremper 30 minutes dans 100 mg/l de solution étalon de chlorure. Stockage La sonde peut être stockée une fois sèche.
- Page 12 Messages ou symptômes Cause possible Action ISA (Ionic strength adjustor) non Ajouter le produit ISA à chaque échantillon et utilisé. standard. (un sachet de poudre pour 25 ml de solution étalon). Conditionnement insuffisant. Conditionnez la sonde au moins 5 minutes dans une solution étalon de 100 mg/l avec un sachet de poudre Pente hors plage (reportez- ISA de chlorure.
-
Page 13: Pourcentage De Récupération
Messages ou symptômes Cause possible Action Valeur de température d'étalonnage en Vérifiez que la température de l'échantillon est dehors de la plage. comprise dans la plage de la sonde. Vérifiez que le capteur de température fonctionne correctement. La température mesurée est en dehors Vérifiez que la température de l'étalon est comprise Température hors échelle de la plage de la sonde. - Page 14 Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info@hach-lange.de Fax +41 22 594 6499 www.hach.com www.hach-lange.de © HACH Company/Hach Lange GmbH, 2010-2011, 2013. Tous droits réservés. Imprimé en Etats-Unis. 05/2013, Edition 4...
