Accessoires de la conduite de produit
Installer les accessoires suivants dans les positions
indiquées à la Fig. 1 en utilisant des adaptateurs si
nécessaire:
D Monter une vanne de décharge produit (L) sur un
raccord en T à proximité de la sortie produit de la pompe.
Une vanne de décharge est nécessaire dans le système
pour relâcher la pression produit dans le bas de pompe,
le flexible et le pistolet/la vanne (voir la rubrique MISE
EN GARDE à la page 6). Effectuer le montage avec la
vanne de décharge dirigée vers le bas de manière que
la poignée soit relevée quand la vanne est ouverte.
D Un régulateur produit (M) régule la pression produit arri-
vant au pistolet/à la vanne et atténue les coups de bélier.
A
B
S
T
Q
U
C

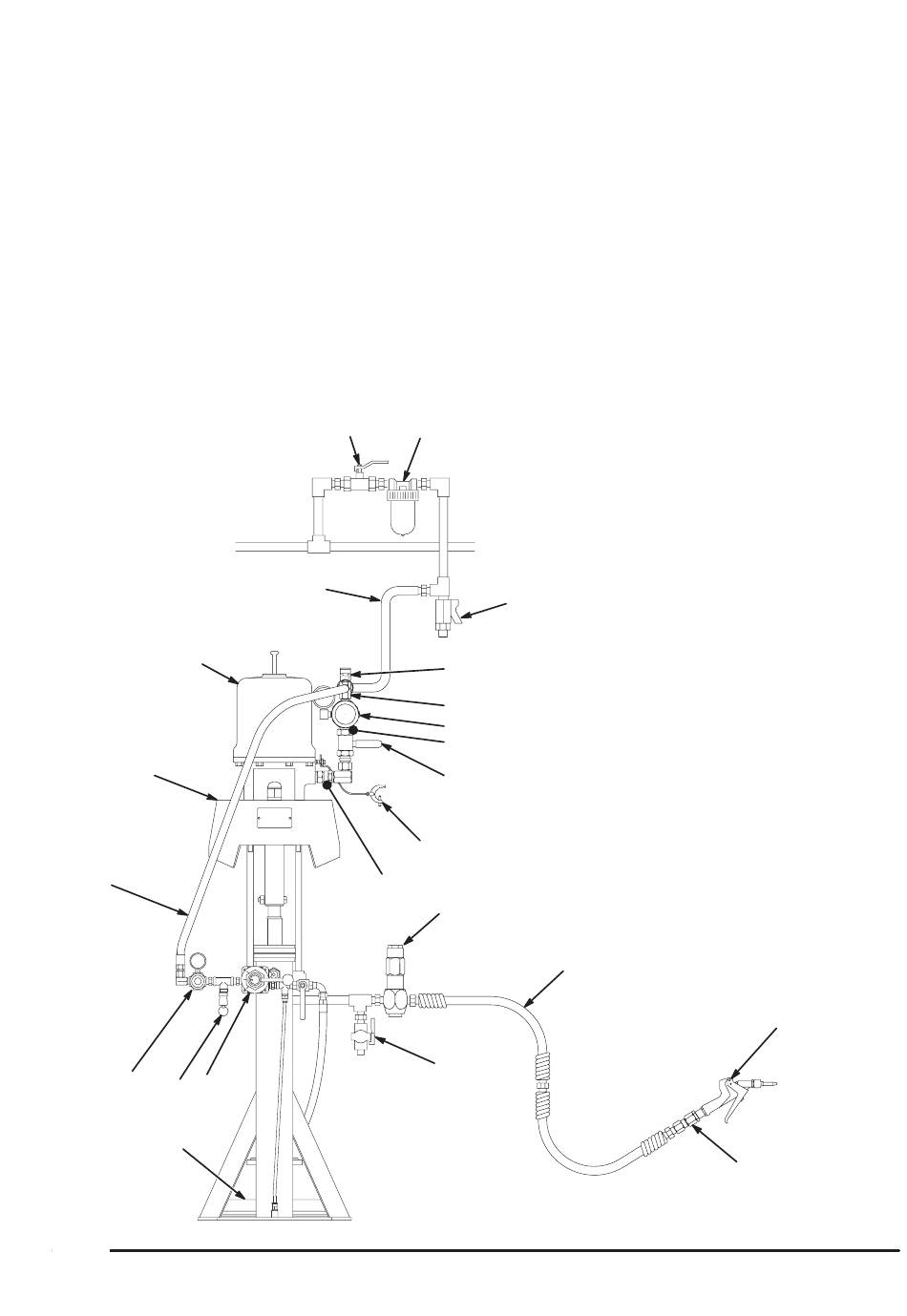

Fig. 1
Installation
K
J
S
V
D
H
E
G
Y
F
M
L
D Un pistolet ou une vanne de distribution (N) assure
la distribution du produit. Le pistolet représenté à la Fig. 1
est un pistolet haute pression pour fluides très visqueux.
D Un raccord tournant sur le pistolet/la vanne (P)
améliore la maniabilité du pistolet/de la vanne.
Flexibles d'air et de produit
S'assurer que tous les flexibles d'air (S) et de produit (R)
sont correctement dimensionnés et conforme à la pression
du système. N'utiliser que des flexibles conducteurs. Les
flexibles doivent être munis de gaines de protection spiralées
aux deux extrémités.
LÉGENDE
A
Pompe
B
Piston pneumatique de 19 litres
C
Racleur
D
Collecteur d'air
E
Vanne anti-emballement (emplacement)
F
Lubrificateur d'air (emplacement)
D
Vanne d'air principale de pompe de type purgeur
(nécessaire pour la pompe)
H
Régulateur d'air de la pompe
W
J
Filtre de conduite d'air
K
Vanne d'air de type purgeur (pour organes)
L
Vanne de décharge produit (nécessaire)
M
Régulateur de pression produit
N
Pistolet de pulvérisation sans air ou
vanne de distribution
P
Raccord tournant de pistolet/vanne
Q
Vanne de décompression d'air du piston
R
Flexible produit conducteur
S
Flexible d'alimentation d'air conducteur
T
Régulateur d'air du piston
U
Vanne de commande du piston
V
Vanne d'air principale de type purtgeur à poignée rouge
W
Vanne de décharge sur tuyauterie d'air
Y
Câble de mise à la terre
(nécessaire; voir la page 8 concernant
les instructions d'installation)
R
N
P
05683
308017
7
