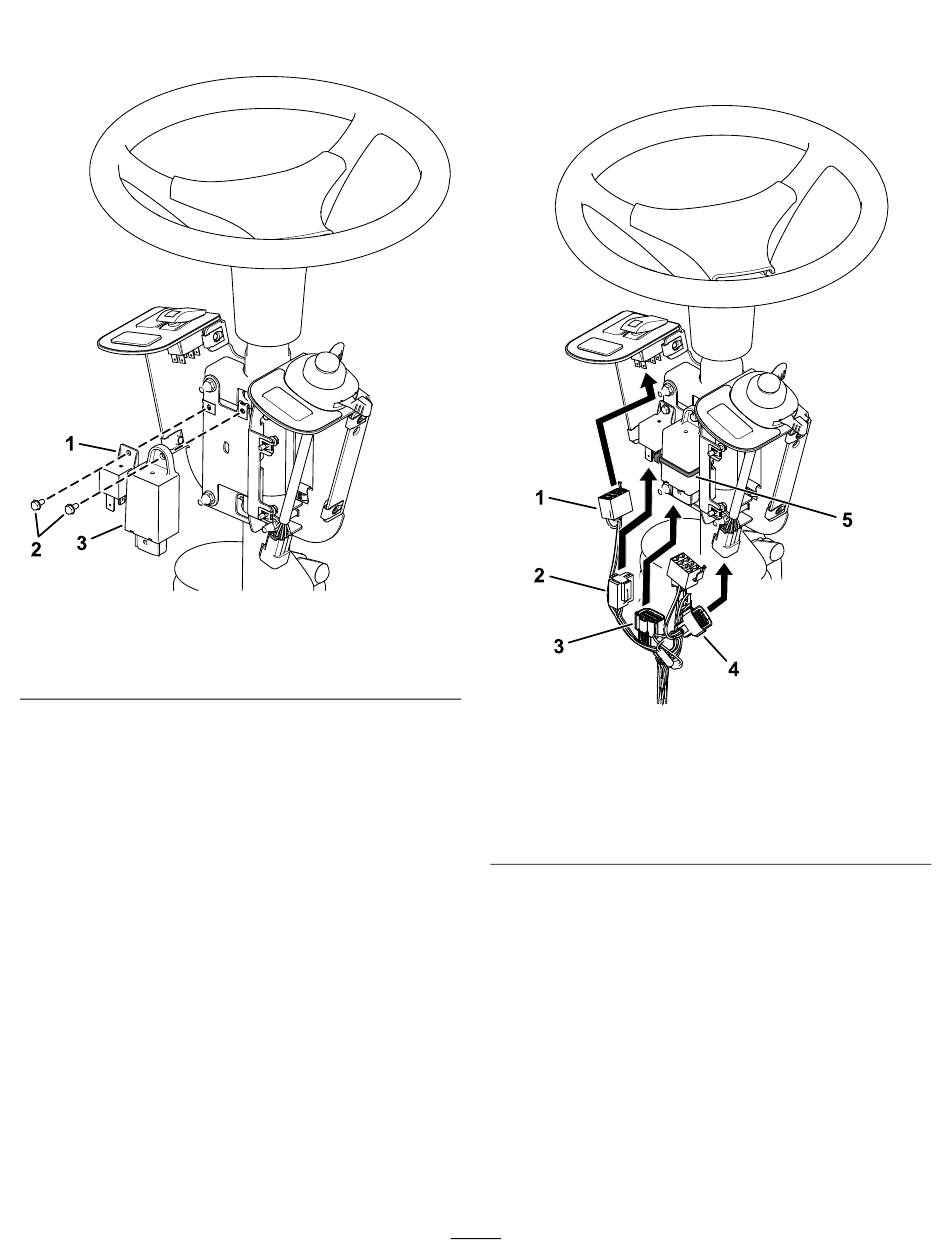

4. Fixez la centrale clignotante et le relais sur la
plaque de montage de fusible à l'aide de 2 vis
(nº 10 x ⅜ po), comme montré à la
Figure 7
1. Relais
2. Vis (nº 10 x ⅜ po)
Figure 7.
g319853
3. Centrale clignotante
5. Sécurisez la centrale clignotante avec un
attache-câble
6. Branchez le faisceau à l'interrupteur à bascule
et au commutateur multifonction
1. Connecteur d'interrupteur
à bascule
2. Connecteur de relais
3. Connecteur de centrale
clignotante
7. Branchez le faisceau au relais et à la centrale
clignotante (Figure
8. Si la machine est utilisée en Amérique du Nord,
branchez les connecteurs cylindriques comme
montré à la Figure
Remarque:
Ne branchez pas les connecteurs
cylindriques si la machine est utilisée hors de
l'Amérique du Nord.
6
(Figure 8).
(Figure
Figure 8
4. Connecteur d'interrupteur
5. Attache-câble
8).
9.
8).
g319850
