Options d'évacuation d'air de combustion de la fournaise
Conversions d'air de combustion
Important : Après avoir décidé le sens de sortie des fumées de
combustion, découper des languettes métalliques autour
de la découpe de 12,7 cm (5 po) sur le caisson de la
fournaise et retirer la découpe si nécessaire.
Remarque: Lors de la rotation du dispositif de tirage induit, il peut
être nécessaire de couper le serre-câble. Un nouveau serre-
câble doit être installé après avoir tourné le dispositif de tirage
induit.
Remarque: Des vis autotaraudeuses sont recommandées pour fixer
le conduit d'évacuation à la sortie du dispositif à tirage induit.

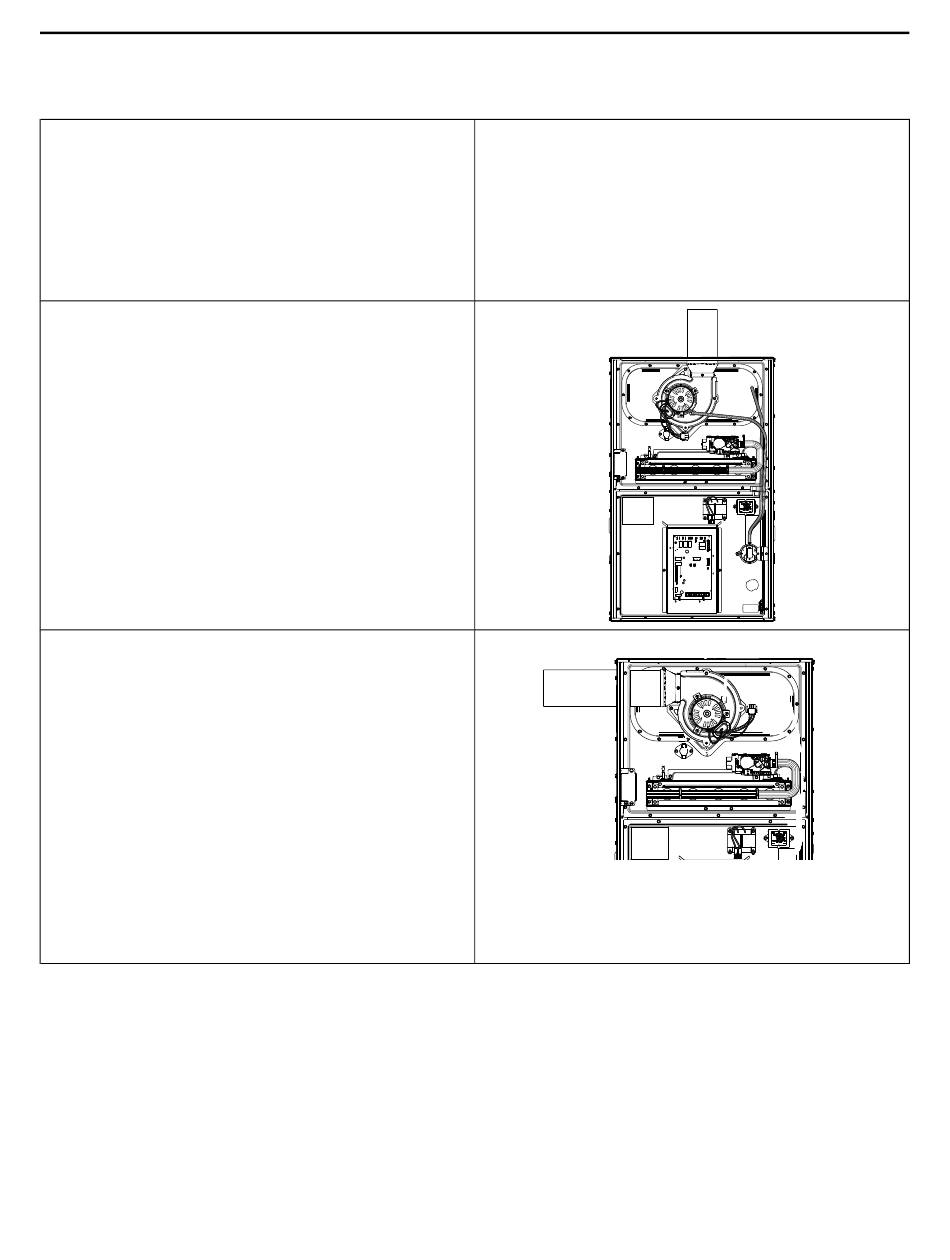

Orientation en circulation ascendante avec évacuation vers le
haut
Le dispositif de tirage induit ne doit pas être modifié lors de
l'installation de la fournaise à circulation ascendante avec une
évacuation de l'air de combustion par le haut.
Remarque: Des vis autotaraudeuses sont recommandées pour fixer
le conduit d'évacuation à la sortie du dispositif à tirage induit.
Orientation en circulation ascendante avec évacuation sur le
côté gauche
Avant de continuer, poser l'unité sur le dos pour faciliter la conversion.
Les modifications suivantes doivent être apportées au dispositif de
tirage lors de l'installation de la fournaise à circulation ascendante
avec une évacuation de l'air de combustion par le côté gauche.
Remarque: Lors de la rotation du dispositif de tirage induit, il peut
être nécessaire de couper le serre-câble. Un nouveau serre-
câble doit être installé après avoir tourné le dispositif de tirage
induit.
1.
Retirer les quatre vis maintenant le dispositif de tirage induit en
place.
2.
Tourner le dispositif de tirage induit de façon que sa sortie soit
dirigée vers la découpe de 12,7 cm (5 po).
3.
Sécuriser le dispositif de tirage induit à l'aide des vis retirées à
l'étape 1.
4.
Fixer l'évacuation à la sortie du dispositif de tirage induit.
Remarque: Des vis autotaraudeuses sont recommandées pour fixer
le conduit d'évacuation à la sortie du dispositif à tirage induit.
54
Emplacements du pressostat
A801X : PS est connecté au collecteur chaud. Ignorer le tuyau du
pressostat connecté au dispositif de tirage induit. Non applicable aux
fournaises à étage unique.
88-A801X001-1B-FC
