Bezugsnormen
– IEC 62271.100
– CEI 17-1 (Heft 1375)
– CENELEC HD 348 S6.
5.2. Grundkonfiguration
Die codierten Grundausführungen des Leistungsschalters
sind

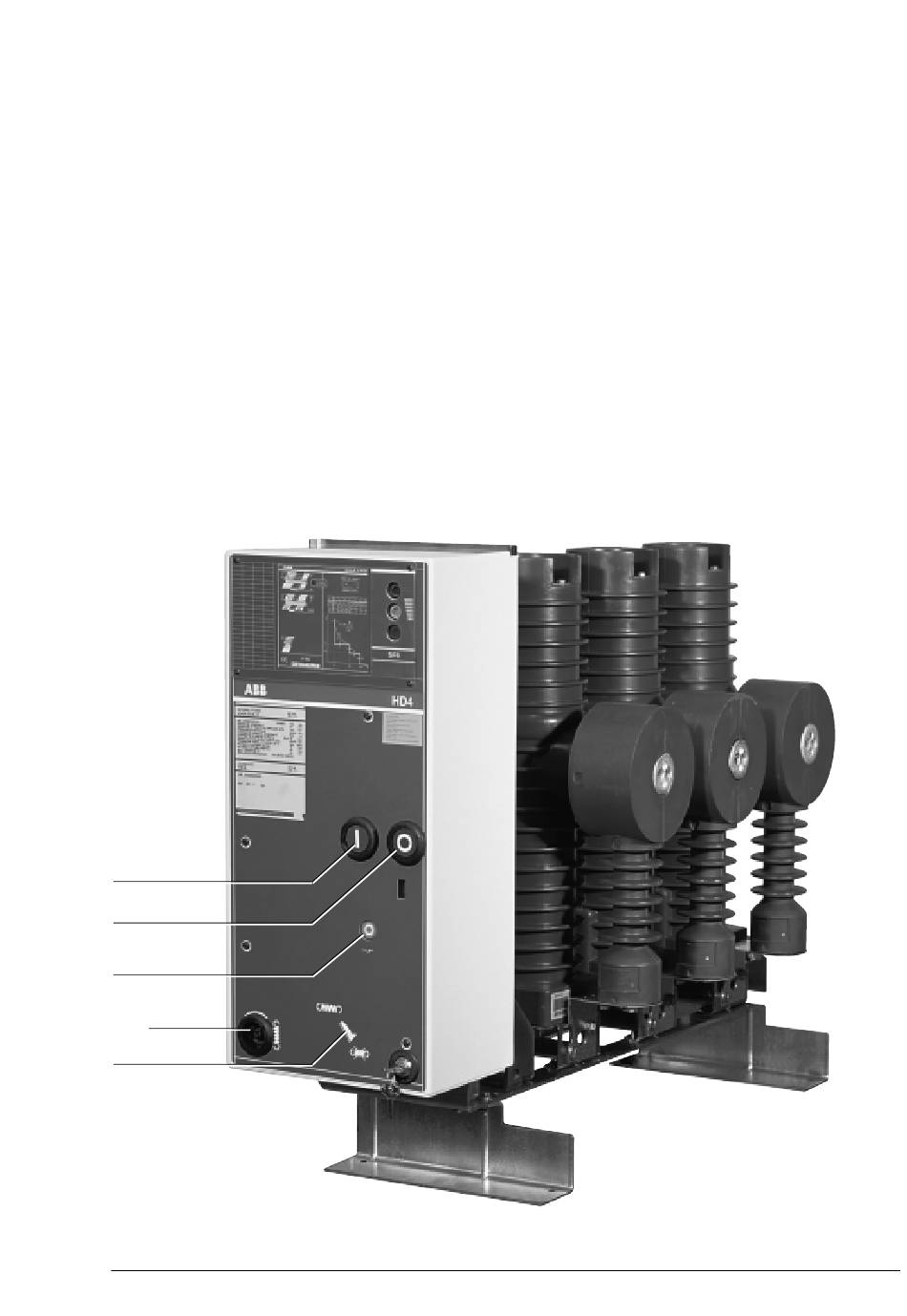

stets dreipolig und wie folgt ausgestattet (Abb. 3):
1 Einschalt-Taster
2 Ausschalt-Taster
3 Mechanische Anzeige «Leistungsschalter AUS/EIN»
4 Handantrieb
5 Mechanische Zustandsanzeige der Federn
6 Schaltspielzähler und außerdem:
Klemmenleiste für festen Leistungsschalter (Steckverbinder
für den steckbaren Leistungsschalter); Grundverdrahtung
für den Anschluss der elektrischen Zubehöreinrichtungen.
HINWEIS: Die Grundausführung verfügt stets über Arbeits-
stromauslöser, Satz aus 5 Hilfskontakten AUS/EIN, Schlüssel-
verriegelung, Federspann-Handkurbel.
1
2
3
4
5
Fig. 3
Normes de référence
– IEC 62271.100
– CEI 17-1 (fasc. 1375)
– CENELEC HD 348 S6.
5.2. Configuration de base
Les versions de base codées des disjoncteurs sont toujours
tripolaires et constituées comme suit (fig. 3):
1 bouton-poussoir de fermeture
2 bouton-poussoir d'ouverture
3 indicateur mécanique de disjoncteur ouvert/fermé
4 commande manuelle
5 indicateur mécanique ressorts de fermeture
6 compteur de manoeuvres et en outre:
bornier pour disjoncteur fixe (connecteur pour disjoncteur
débrochable), câblage de base pour le raccordement des
accessoires électriques.
N.B. La version de base est toujours équipée d'un déclen-
cheur d'ouverture à émission, d'un groupe de 5 contacts
auxiliaires ouvert/fermé, d'un verrouillage par clé et d'une
manivelle de bandage des ressorts.
647021/012 - M5179 - 2002/06/10 de-fr - 7/28
