5.3. Antrieb
Bei den Leistungsschaltern HD4/... (fest und steckbar) wird der
Antrieb vom Typ ESH mit Energiespeicherung durch vorge-
spannte Federn verwendet.
Beim Antrieb ESH erfolgt das Spannen der Federn von Hand
mi Hilfe des hierfür vorgesehenen abnehmbaren Hebels.
Die Ausschaltfedern spannen sich automatisch beim Ein-
schaltvorgang.
Mit dem zusätzlichen Getriebemotor erfolgt das Spannen der
Ausschaltfedern automatisch nach jedem Einschaltvorgang.
Der Einsatz der Einschaltauslöser, Arbeitsstromauslöser und
Unterspannungsauslöser erlaubt die Steuerung aus der Fer-
ne.
1
2
3
4
5
6
16

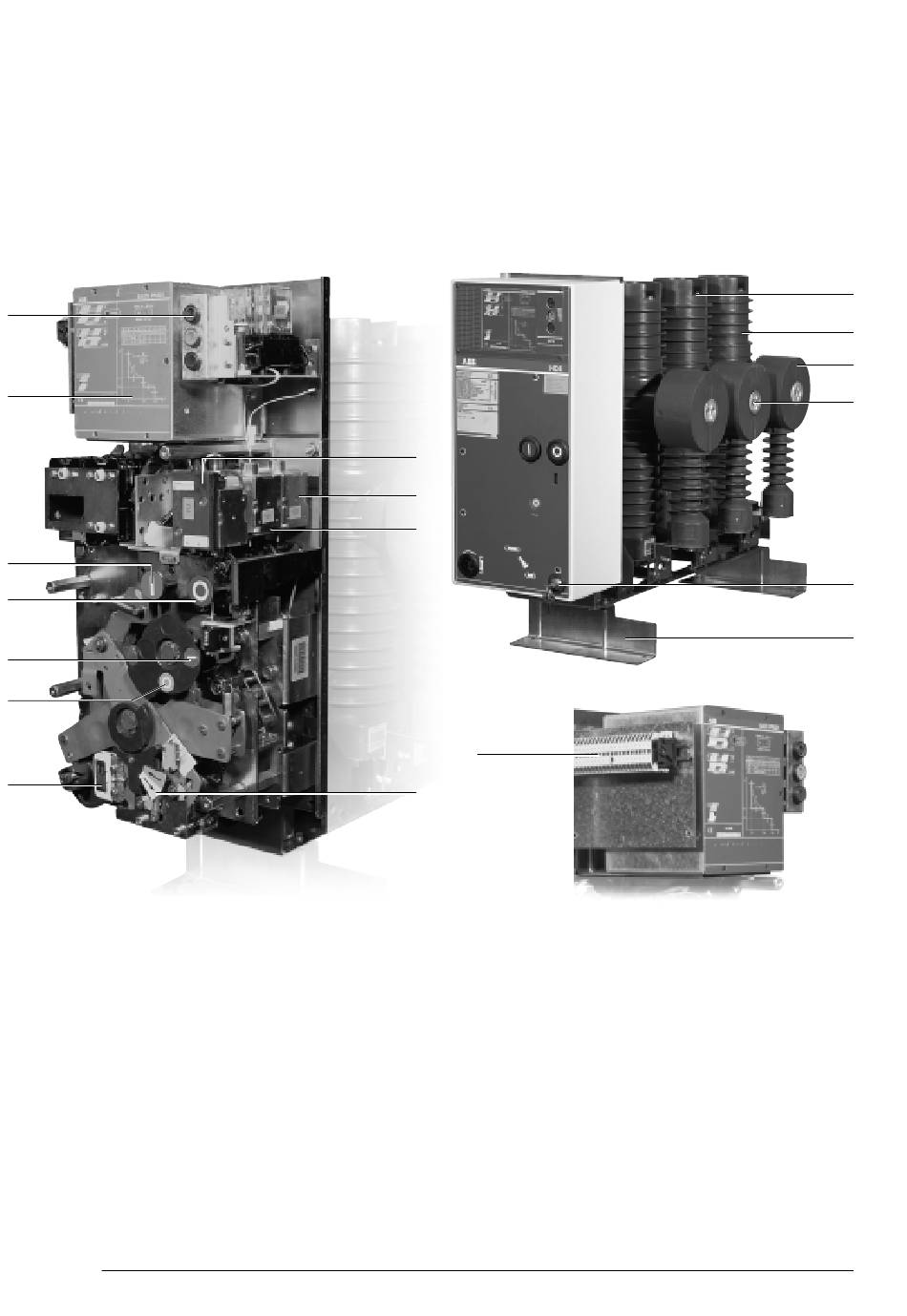

Zeichenerklärung
1 Vorrichtung für die Anzeige des Drucks des SF6 (Lieferung auf
Wunsch - nur für Leistungsschalter mit Druckschalter)
2 Überstromrelais PR521 (auf Wunsch)
3 Einschalt-Taster
4 Ausschalt-Taster
5 Anzeige für Leistungsschalter EIN
6 Anzeige für Leistungsschalter AUS
7 Mittelspannungs-Anschlüsse
8 Pol des Leistungsschalters
9 Stromsensoren (falls vorgesehen)
10 Schlüsselverriegelung
11 Winkelbleche zur Befestigung
12 Unterspannungsauslöser
13 Zusätzlicher Arbeitsstromauslöser
14 Arbeitsstromauslöser
15 Anzeige Einschaltfedern gespannt (gelb) und entspannt (weiß)
16 Nabe zum manuellen Spannen der Federn des Antriebs
17 Hilfsklemmenleiste des Steuerstromkreises des Leistungs-
schalters
Abb./Fig. 4
8/28 - 647021/012 - M5179 - 2002/06/10 de-fr
5.3. Commande
Dans les disjoncteurs HD4/... fixes ou débrochables est
em-ployée la commande ESH à énergie accumulée au moyen
de ressorts prébandés.
Dans la commande ESH, le bandage des ressorts de ferme-
ture se fait à la main, au moyen du levier amovible prévu à cet
effet.Les ressorts d'ouverture se bandent automatiquement
pendant la manoeuvre de fermeture. Moyennant l'ajout d'un
motoréducteur, le bandage des ressorts de fermeture se fait
automatiquement après chaque manoeuvre de fermeture.
Les déclencheurs de fermeture, d'ouverture à émission et à
minimum de tension permettent la manoeuvre à distance.
12
13
14
17
15
Légende
1 Dispositif de signalisation de la pression du gaz SF6 (sur
demande - uniquement pour disjoncteurs avec pressostat)
2 Relais de surintensité PR521 (sur demande)
3 Bouton-poussoir de fermeture
4 Bouton-poussoir d'ouverture
5 Indicateur disjoncteur fermé
6 Indicateur disjoncteur ouvert
7 Prises de moyenne tension
8 Pôle disjoncteur
9 Capteurs de courant (s'ils sont prévus)
10 Verrouillage par clé
11 Pattes de fixation
12 Déclencheur à minimum de tension
13 Déclencheur d'ouverture à émission supplémentaire
14 Déclencheur d'ouverture à émission
15 Indicateur ressorts de fermeture bandés (jaune) / débandés
(blanc)
16 Moyeu pour le bandage manuel des ressorts de la commande
17 Bornier utilisé pour le circuit de commande du disjoncteur
7
8
9
7
10
11
