5.4. Fester Leistungsschalter
Der feste Leistungsschalter (siehe Abb. 4) entspricht der
schon in Abschnitt 5.2 beschriebenen Grundausführung. Im
unteren Teil des Gestells befinden sich zwei Halterungen mit
geeigneten Bohrungen für die Befestigung des Leistungs-
schalters.
Für den elektrischen Anschluss der Hilfsstromkreise ist hinter
der vorderen Schutzabschirmung die Klemmenleiste (17)
vorgesehen.
Die Schraube für die Erdung des Rahmens befindet sich auf
der Seite des Leistungsschalters.
5.5. Steckbare Leistungsschalter

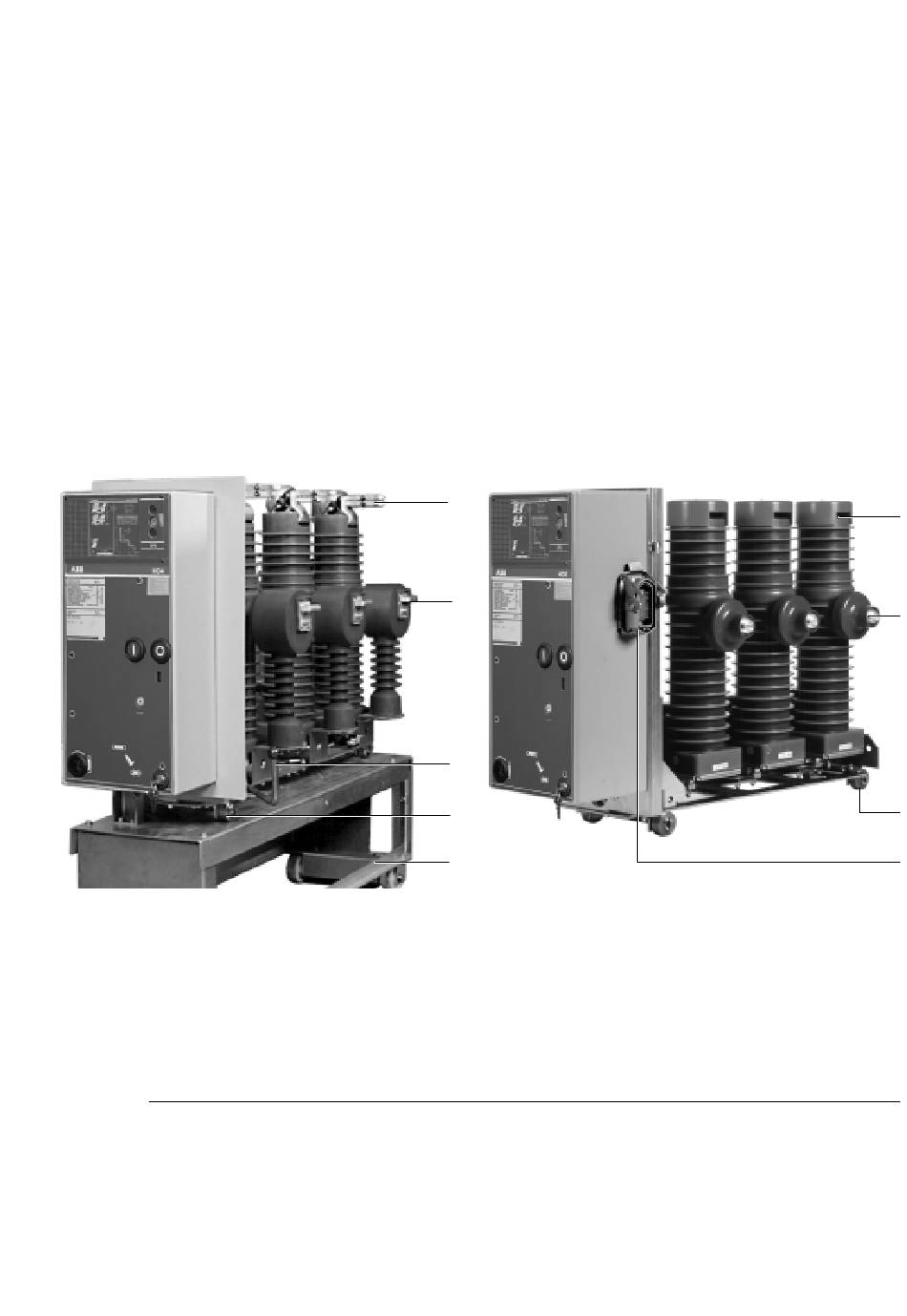

Die steckbaren Leistungsschalter (siehe Abb. 5) sind für
Schaltanlagen UniSwitch und UniAir lieferbar.
Sie bauen im Wesentlichen auf den festen Leistungsschalter
auf, der mit Rädern, Trennkontakten und dem Sperrhebel
versehen wird.
HD4/UniAir
Zeichenerklärung
1 Trennkontakte
2 Räder
3 Sperrhebel
4 Fahrgestell (Lieferung auf Wunsch)
5 Steckverbinder
Abb./Fig. 5
5.4. Disjoncteur fixe
Le disjoncteur fixe (cf. fig. 4) correspond à la version de base
déjà décrite au par. 5.2. Dans la partie inférieure de la structure
se trouvent deux supports judicieusement percés afin de
per-mettre la fixation du disjoncteur.
Pour les raccordements électriques des circuits auxiliaires, on
a prévu, à l'intérieur de la protection frontale, le bornier (17).
La vis de mise à la terre de la structure métallique se trouve
sur le côté du disjoncteur.
5.5. Disjoncteurs débrochables
Les disjoncteurs débrochables (cf. fig. 5) sont disponibles
pour tableaux UniSwitch et UniAir.
Fondamentalement, ils dérivent d'un disjoncteur fixe auquel
ont été appliqués les roulettes, les contacts de sectionnement
et le levier de verrouillage.
HD4/S
1
1
3
2
4
Légende
1 Contacts de sectionnement
2 Roulettes
3 Levier de déverrouillage
4 Chariot (sur demande)
5 Connecteur
647021/012 - M5179 - 2002/06/10 de-fr - 9/28
