4. Handhabung

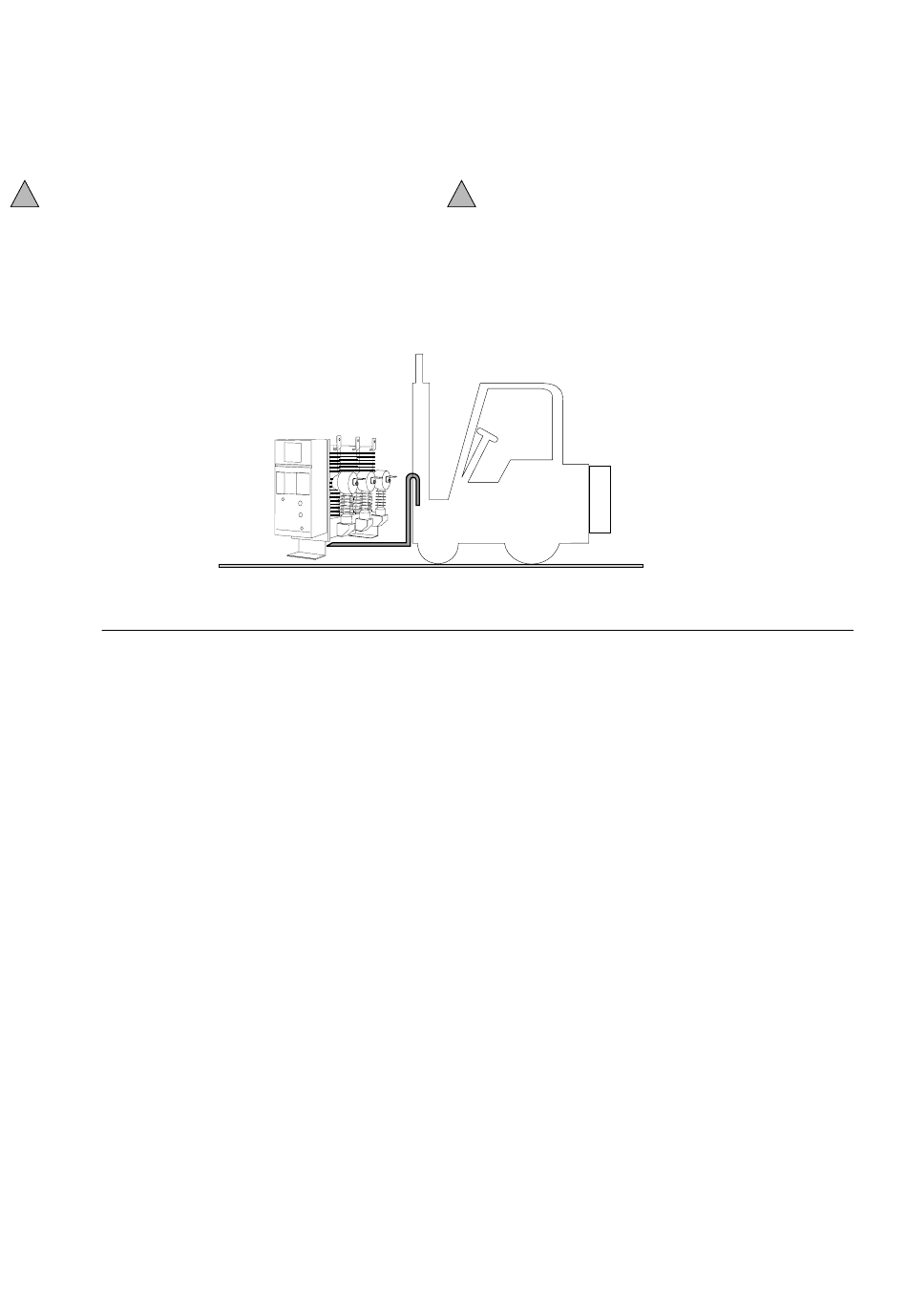

Die Leistungsschalter können mit einem Gabelstapler ange-
hoben werden. Die Gabel muss direkt unter dem Tragrahmen
oder ggf. unter der Transportplatte eingeschoben werden. In
jedem Fall ist besonders darauf zu achten, dass die isolieren-
den Teile und die Anschlüsse des Leistungsschalters nicht
beansprucht werden.
Vor Ausführung eines beliebigen Eingriffs stets si-
!
cherstellen, dass die Federn des Antriebs entspannt
sind und sich das Gerät in AUS-Stellung befindet.
Abb./Fig. 2

5. Beschreibung

5.1. Allgemeine Informationen

Die Leistungsschalter der Baureihe HD4/... sind mit getrenn-
ten Polen ausgeführte Schaltgeräte. Es handelt sich um unter
Druck stehende Innenraum-Geräte mit Schwefelhexafluorid,
die für ihre gesamte Lebensdauer gasdicht versiegelt sind
(Normen IEC 60056 und CEI 17-1).
Informationen zu den elektrischen Leistungsmerkmalen sind
dem technischen Katalog zu entnehmen.
Es sind folgende Ausführungen lieferbar:
– fest mit seitlichem Antrieb rechts (bis 36 kV);
– steckbar für Schaltanlagen UniSwitch und UniAir.
Sämtliche Ausführungen können auf Wunsch mit den selbst-
gespeisten, Mikroprozessor-gesteuerten Schutzrelais PR521
und den zugehörigen Stromsensoren ausgerüstet werden.
Auf den robusten Tragrahmen sind die drei Pole, der Antrieb
und die ggf. bestellten Zubehörteile montiert.
Für Leistungsschalter von 36 kV und für Leistungsschalter in
der Ausführung für die Schaltanlagen UniSwitch und UniAir
wird der Metallrahmen mit Rädern versehen.
Jeder Pol besteht aus einem Epoxidharzbehälter, in dem,
umgeben von SF6-Gas, alle aktiven Teile, das Getriebe der
beweglichen Kontakte, die Mittelspannungs-Anschlüsse und
die Lichtbogenkammern untergebracht sind.
6/28 - 647021/012 - M5179 - 2002/06/10 de-fr
4. Manutention
Les disjoncteurs peuvent être levés à l'aide d'un chariot à
fourches. Ces dernières doivent être introduites directement
sous la structure de support ou sous l'éventuelle palette de
transport. Faire toujours très attention à ne pas provoquer de
contraintes sur les parties isolantes et sur les prises du dis-
joncteur.
Avant d'effectuer toute opération, vérifier toujours
!
que les ressorts de la commande sont débandés et
que l'appareil est en position ouvert.
5. Description
5.1. Généralités
Les disjoncteurs HD4/... sont des appareils réalisés selon la
technique de construction à pôles séparés. Il s'agit d'appareils
isolés en hexafluorure de soufre pour intérieur et ce sont des
systèmes à pression scellée pour la durée de vie opération-
nelle (Normes IEC 60056 et CEI 17-1).
Pour les performances électriques, se référer au catalogue
technique.
Sont disponibles les versions suivantes:
– Fixe à commande latérale droite (jusqu'à 36 kV)
– Débrochable pour tableaux UniSwitch et UniAir.
Toutes les versions peuvent être équipées, sur demande, de
relais de protection auto-alimentés à microprocesseur PR521
et des capteurs de courant correspondants.
Les trois pôles, la commande et les éventuels accessoires sur
demande sont montés sur un robuste châssis de support.
Pour les disjoncteurs de 36 kV et les disjoncteurs pour ta-
bleaux UniSwitch et UniAir, la structure métallique a été dotée
de roulettes.
Chaque pôle est formé d'une enveloppe en résine époxydique
dans laquelle sont logées, immergées dans du gaz SF6,
toutes les parties actives, la cinématique des contacts mobi-
les, les prises de moyenne tension et les chambres de
coupure.
