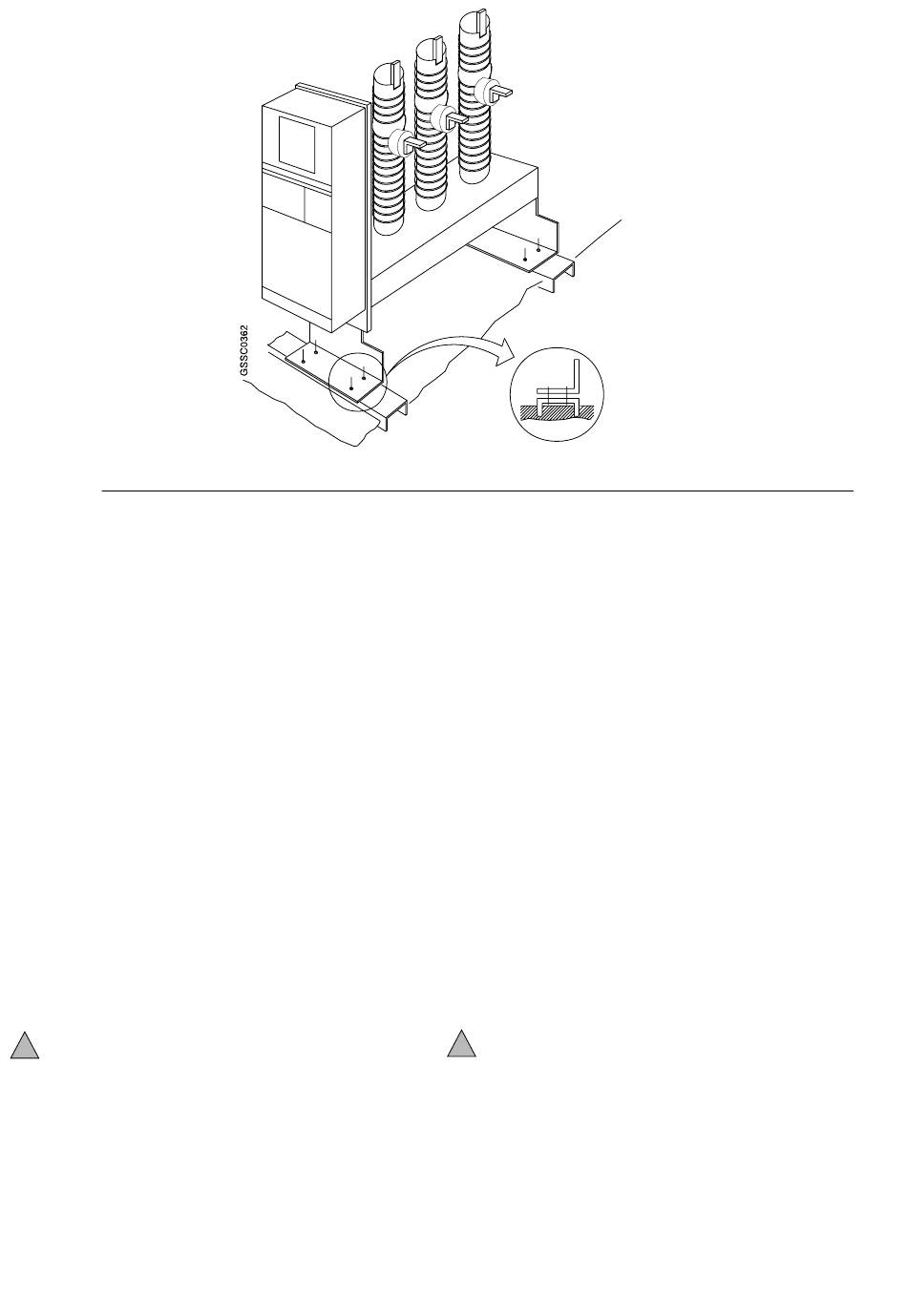

Abb./Fig. 7
7.5. Installation des steckbaren Leistungs-
schalters
Die steckbaren Leistungsschalter sind für den Betrieb in
Schaltanlagen UniSwitch und UniAir bestimmt. Normalerweise
sind keine speziellen Montagearbeiten erforderlich.
In jedem Fall aber sollte man die Dokumentation der Schalt-
anlage zu Rate ziehen.
7.6. Anschluss des Hauptstromkreises
7.6.1. Allgemeine Hinweise
– Sicherstellen, dass die Anschlüsse sauber sind und nicht
beim Transport oder bei der Zwischenlagerung durch Stöße
verformt wurden.
– Den Leiterquerschnitt auf Grundlage des Betriebsstroms
und des Kurzschlussstroms der Anlage bemessen.
– Bei den Anschlüssen des festen Leistungsschalters oder
den Isolierblöcken der Schaltfelder geeignete Stütz-
isolatoren vorsehen, die auf Grundlage der durch den
Kurzschlussstrom der Anlage verursachten elektrodynami-
schen Kräfte bemessen sind.
Die Anschlüsse des Leistungsschalters sind immer
!
versilbert; zu ihrer Reinigung ausschließlich trocke-
ne, oder ggf. mit einem geeigneten Lösungsmittel
getränkte Lappen verwenden.
HINWEIS: Keine Feile und kein Schmirgelpapier ver-
wenden!
14/28 - 647021/012 - M5179 - 2002/06/10 de-fr
7.5. Installation disjoncteur débrochable
Les disjoncteurs débrochables sont destinés à l'emploi dans
des tableaux UniSwitch ou UniAir. Normalement aucune
opération de montage particulière n'est nécessaire.
Consulter quand même la documentation relative au ta-
bleau.
7.6. Connexions du circuit de puissance
7.6.1. Avertissements généraux
– Contrôler que les prises du disjoncteur sont propres et
exemptes de toute déformation provoquée par des chocs
reçus pendant le transport ou l'entreposage en magasin.
– Choisir la section des conducteurs en fonction du courant de
ervice et du courant de court-circuit de l'installation.
– Prévoir des isolateurs de support appropriés, à proximité
des prises du disjoncteur fixe ou des monoblocs des colon-
nes, dimensionnés en fonction des efforts électrodynami-
ques dérivant du courant de court-circuit de l'installation.
Les prises du disjoncteur sont toujours argentées;
!
pour les nettoyer, utiliser uniquement des chiffons
secs, éventuellement imbibés d'un solvant appro-
prié.
N.B. N'utiliser ni limes ni toile émeri!
