5. Diagnostic et traitement des erreurs
LED
Description
Etat de liaison
S'allume dès qu'une connexion Ethernet est établie.
(verte)
Activité (jaune)
S'allume en cas d'envoi et de réception des données.
Tableau 5.4 LED d'état Ethernet
5.2.4
LED d'état carte mémoire
Une LED d'état se trouve à côté de la touche Eject de la carte mémoire. Elle est allumée en
cas d'accès du système à la carte mémoire.
LED
Description
LED d'état (rouge) Est allumée en rouge en cas d'accès à la lecture/l'écriture sur la carte mémoire.
Est éteinte si aucun accès à la lecture/l'écriture sur la carte mémoire n'est effectué.
Tableau 5.5 LED d'état carte mémoire
5.3
Diagnostic local via l'affichage 7 segments
Dans ou lors des transitions des états de fonctionnement correspondants (p. ex. de STOP
à RUN) de la commande, il se peut que des erreurs apparaissent ou soient présentes. Ces
erreurs apparaissent sur l'affichage 7 segments comme chaîne de caractères avec l'état
actuel. Chaque caractère de la chaîne est alors représenté individuellement l'un après
l'autre dans la fréquence d'une seconde.
L'affichage de l'erreur peut être validé en appuyant sur la touche CTRL. L'indication d'état
normal s'effectue ensuite.

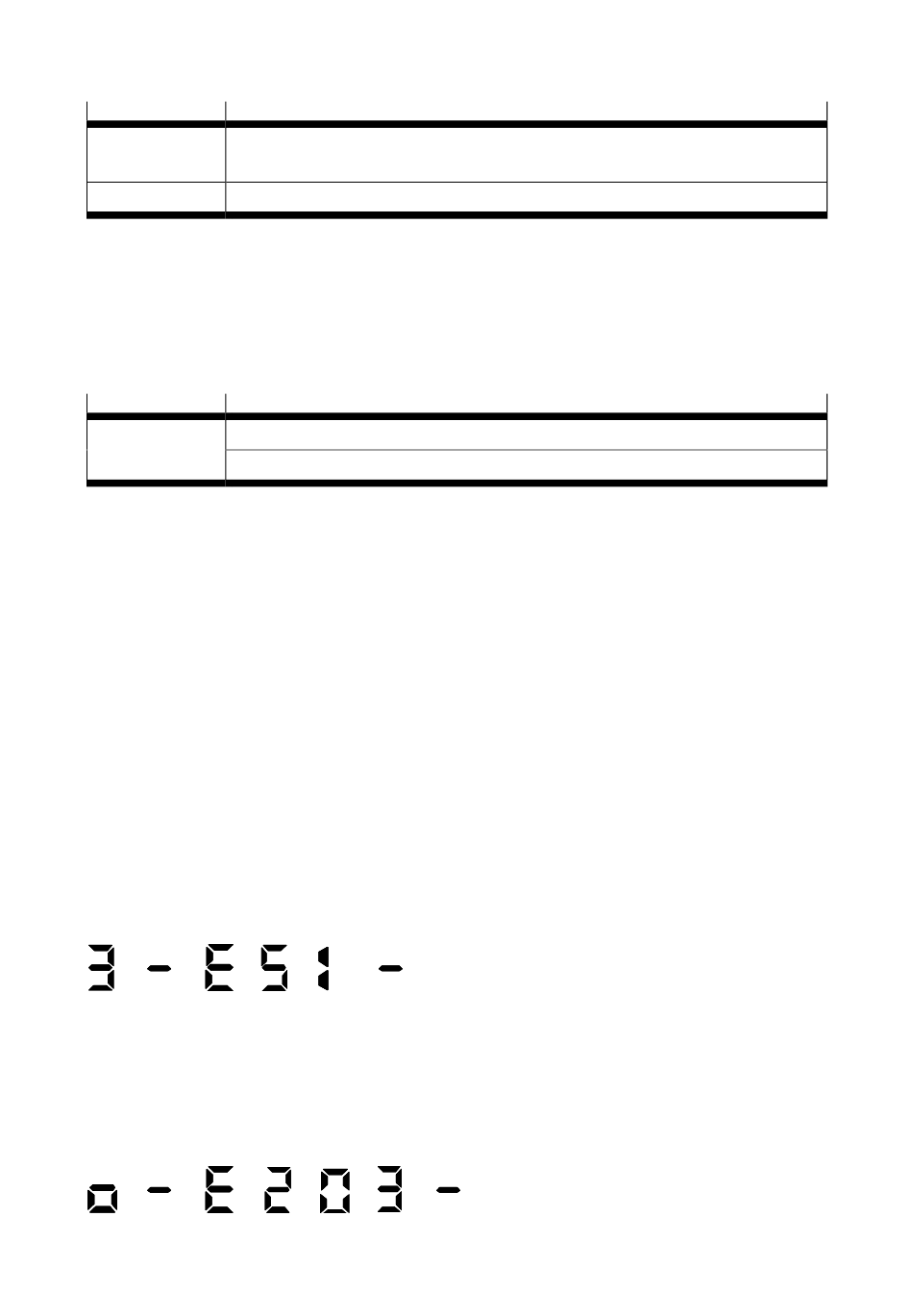

Exemple : Affichage lors du démarrage du firmware
La chaîne de caractères suivante signale l'erreur 51 dans l'état « Load Firmware » (aucun
firmware trouvé) :
Etat
Erreur
,
,
,
Exemple : Affichage lors du démarrage de l'application :
La chaîne de caractères suivantes signale l'erreur 203 dans l'état Init (l'installation de
l'application a échoué) :
Etat
Erreur
,
,
,
Festo GDCP-CMXR-C2-HW-FR 1002NH
,
,
,
,
,
51
