2. Montage
2.3
Directives de montage
L'appareil a été conçu pour un montage horizontal dans une armoire de commande. Avant
le montage, tenez compte également du câblage de l'appareil. Ne disposez aucune ligne à
haut niveau de bruit parasite à proximité de l'appareil. Prévoyez une distance suffisante
pour le câblage et le refroidissement.
Cotes de montage et espaces libres de montage
Laissez un espace libre de resp. 50 mm au-dessus et en dessous des modules pour la
circulation de l'air.
La profondeur du module est de 100 mm. La profondeur requise de l'armoire de com-
mande doit prendre en compte la hauteur du connecteur à pousser plus env. 20 mm.
H1 :
121 mm
H2 :
72 mm
H3 :
50 mm

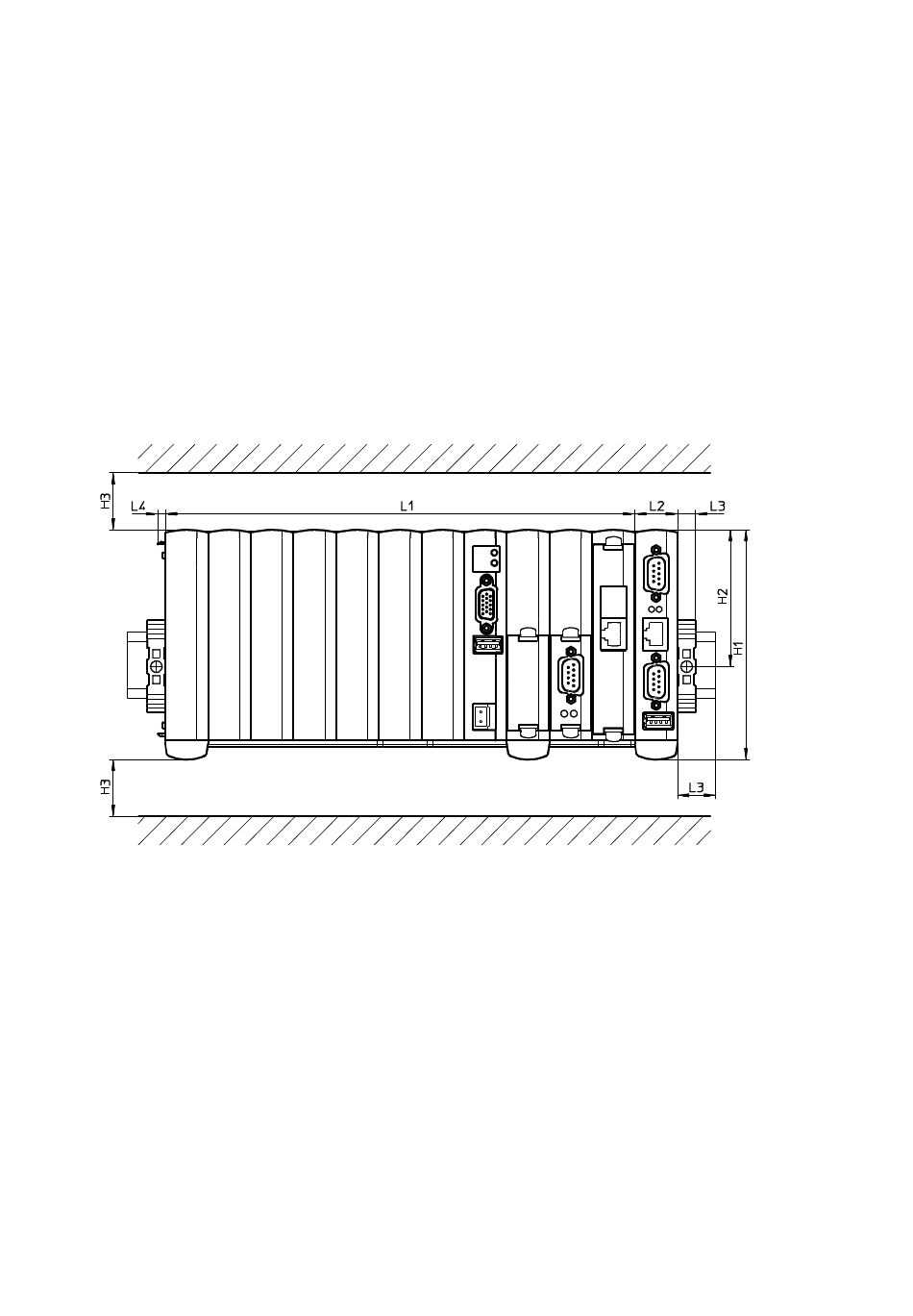

Figure 2.5 Dimensions et espaces libres de montage
Climatisation et ventilation
Les parties inférieure et supérieure du module sont pourvues de fentes d'aération
destinées à la dissipation de la chaleur. Aucun ventilateur externe n'est nécessaire si la
température ambiante admissible est respectée. Cependant, les fentes d'aération doivent
impérativement être dégagées.
Festo GDCP-CMXR-C2-HW-FR 1002NH
L1 :
270 mm
L2 :
22,5 mm
L3 :
10 mm
L4 :
4 mm
25
