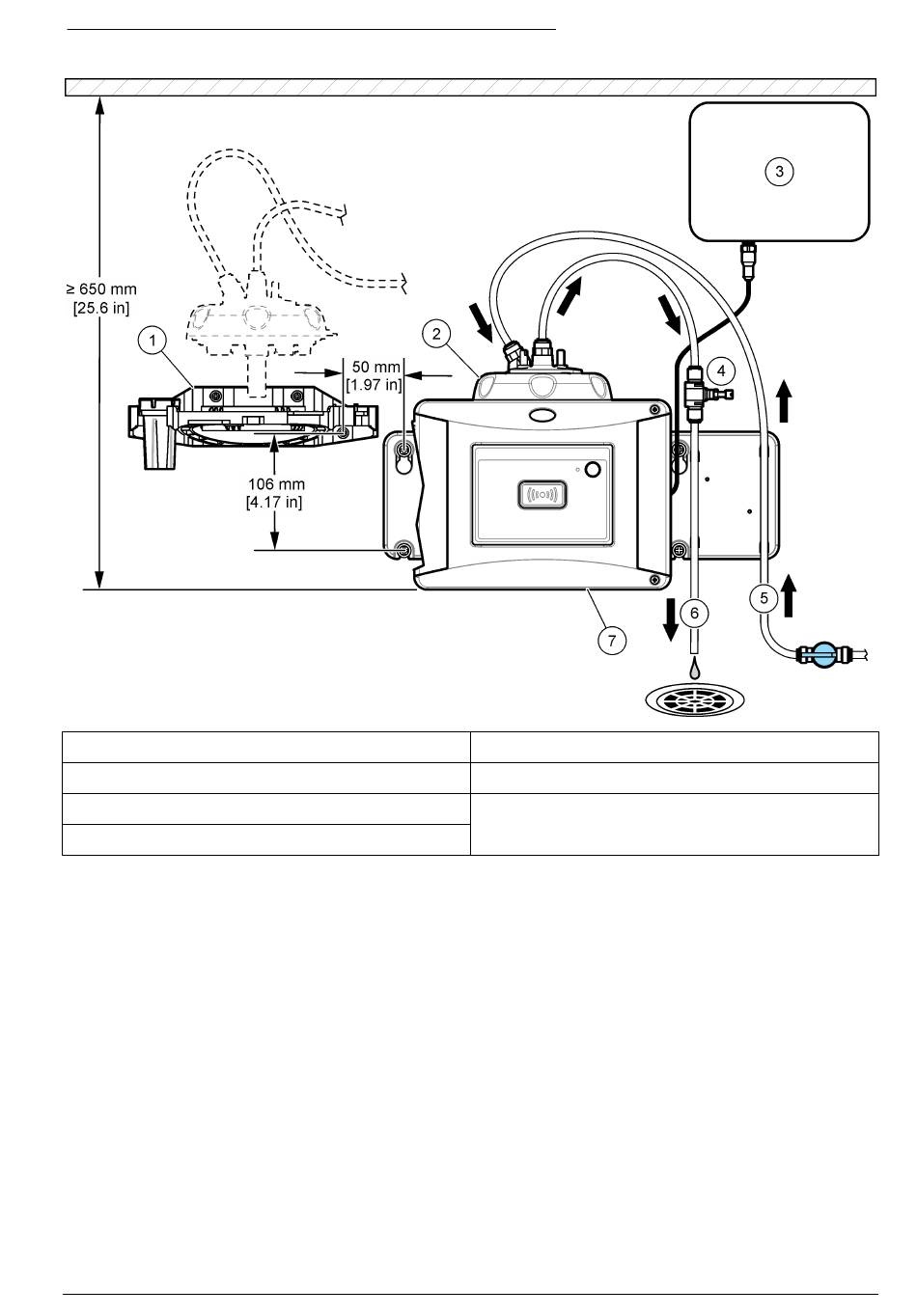

Figure 3 Présentation de l'installation sans accessoires
1 Bride de service
2 Tête de traitement
3 Transmetteur sc
4 Régulateur de débit.

4.3 Montage mural

Installez l'instrument sur un mur en position verticale. Installez l'instrument à niveau.

4.3.1 Installation avec la bride de montage mural

Reportez-vous aux étapes illustrées ci-dessous pour installer l'instrument sur un mur avec la bride de
montage mural. Le matériel de montage requis pour installer la bride de montage mural est fourni par
l'utilisateur.
Pour procéder au remplacement d'un instrument 1720D, 1720E ou FT660, retirez l'instrument du
mur. Procédez ensuite aux étapes 2 à 4 illustrées ci-dessous pour installer l'instrument sur le
matériel existant.
Remarque : Si vous utilisez des accessoires, l'emplacement d'installation des clips de tuyau est différent. Pour plus
d'informations sur l'installation de clips de tuyau, consultez la documentation fournie avec les accessoires.
5 Entrée d'échantillon
6 Sortie d'échantillon
7 TU5300 sc ou TU5400 sc
Français 41
