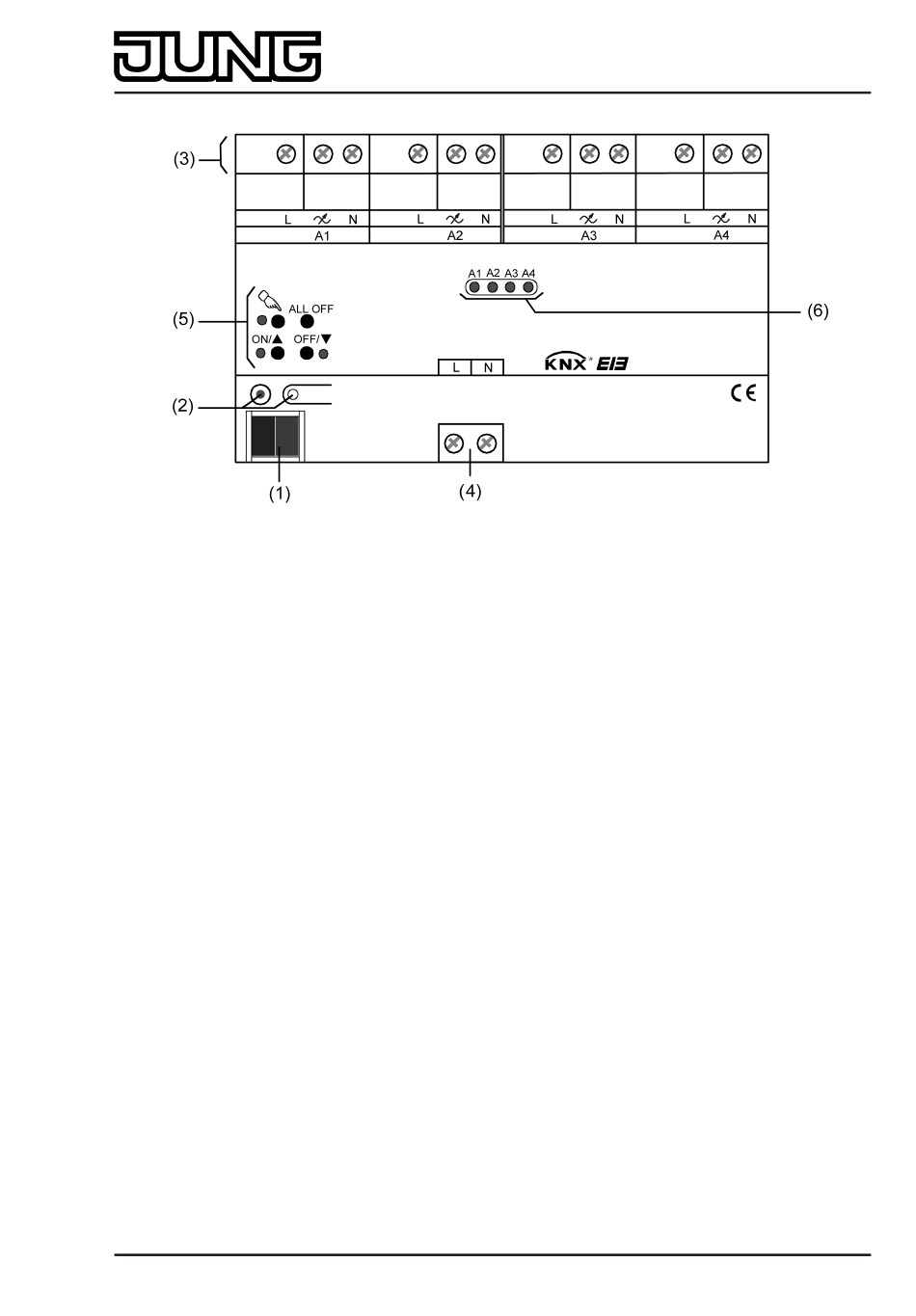

Figure 3: Conception de la variante d'appareil à 4 postes
(1) Connexion de bus KNX
(2) Touche de programmation et LED de programmation (rouge)
(3) Bornes à vis (L, 7, N) pour le raccordement de la charge (alimentation en tension secteur
et sorties de variation).
(4) Bornes à vis (L, N) pour le raccordement de l'alimentation en tension secteur (alimentation
des appareils).
(5) Clavier pour la commande manuelle avec LED d'état (rouge).
(6) LED d'état (rouge) des sorties.
LED éteinte : sortie désactivée
LED marche: sortie activée
LED clignotant lentement : sortie en mode manuel
LED clignotant rapidement : sortie verrouillée par le mode manuel
Réf. 3801 REGHE
Réf. 3802 REGHE
Réf. 3804 REGHE
Montage, raccordement électrique et utilisation
