4.2.4.1.4 Fonction centrale
L'actionneur offre la possibilité de relier de manière ciblée certains ou l'ensemble des canaux de
variation à un objet de communication central 1 bit. En cas de pilotage d'un canal par la fonction
centrale, le comportement est comparable à une adresse de groupe centrale, qui est rattachée
à tous les objets « Commutation ».
Les canaux de variation affectés à la fonction centrale sont pilotés en fonction de la valeur d'ob-
jet centrale reçue. La polarité du télégramme central peut être inversée en modifiant les para-
mètres.
Le comportement des canaux est identique au pilotage normal par les objets « Commuta-
tion » (même priorité – le dernier ordre de commutation est exécuté). Ainsi, toutes les fonctions
situées en aval, comme par exemple les fonctions de minuterie ou supplémentaires, sont égale-
ment prises en compte (figure 10).

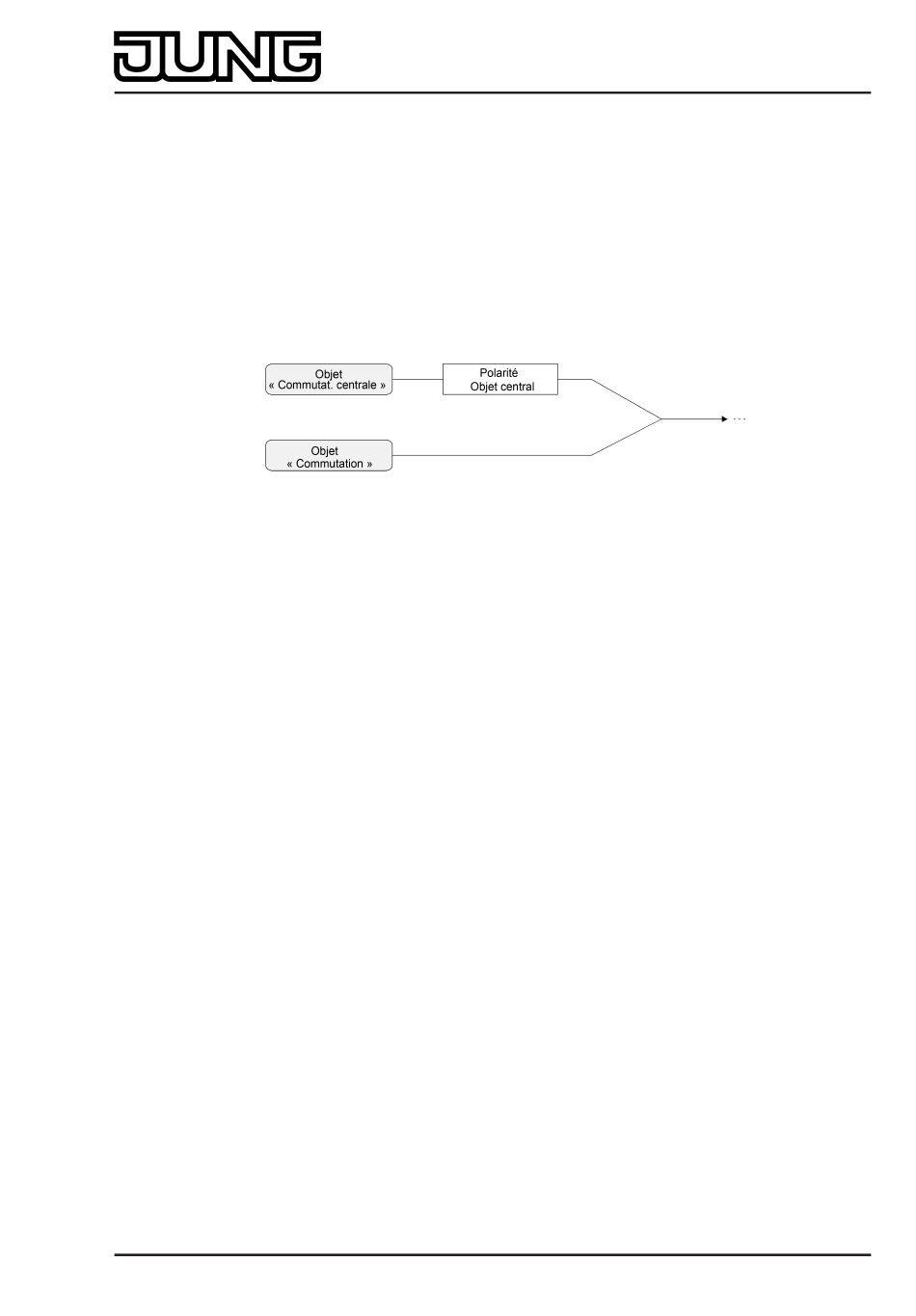

Figure 10: Schéma fonctionnel « Commutation centrale »
Autoriser la fonction centrale
o
La fonction centrale est activée à l'aide du réglage « Oui » pour le paramètre « Fonction
centrale ? » avec le réglage « Oui ».
Si la fonction est activée, l'objet de communication « Commutation centrale » est visible.
Affecter les canaux de variation de la fonction centrale
Chaque canal de variation peut être affecté indépendamment à la fonction centrale.
La fonction centrale doit être autorisée sur la page de paramètres « Généralités ». Dans le cas
contraire, l'affectation n'a aucune influence sur un canal.
o
Régler le paramètre « Affectation à la fonction centrale ? » de la page de para-
mètres « Kx – Généralités » (x = numéro du canal de variation 1 à 4) sur « Oui ».
Le canal de variation correspondant est affecté à la fonction centrale. Les consommateurs
raccordés peuvent être activés ou désactivés de manière centralisée.
i L'état de commutation réglé par la fonction centrale est suivi dans les objets de retour d'in-
formations et également envoyé au bus s'ils envoient activement. L'état de commutation
réglé par une fonction centrale n'est pas suivi dans les objets « Commutation ».
i Après le retour de la tension de bus ou après une opération de programmation ETS, la
fonction centrale est toujours désactivée (valeur d'objet « 0 »).
Réf. 3801 REGHE
Réf. 3802 REGHE
Réf. 3804 REGHE
Logiciel "Variation 3020x1 / 3023x1 / 3026x1"
Description fonction
Page 52 de 157
